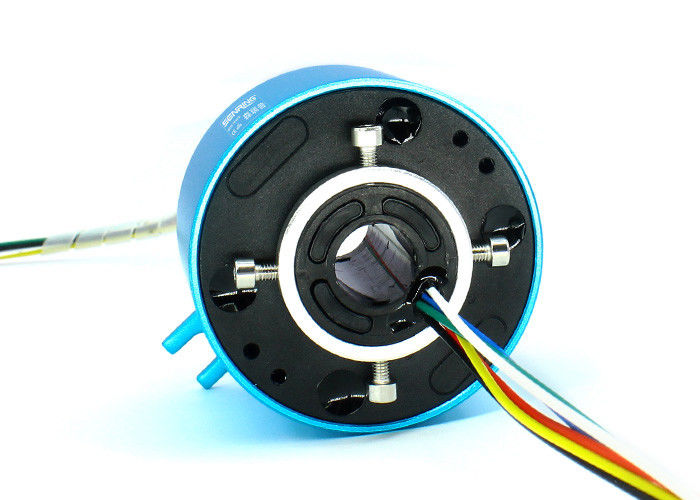

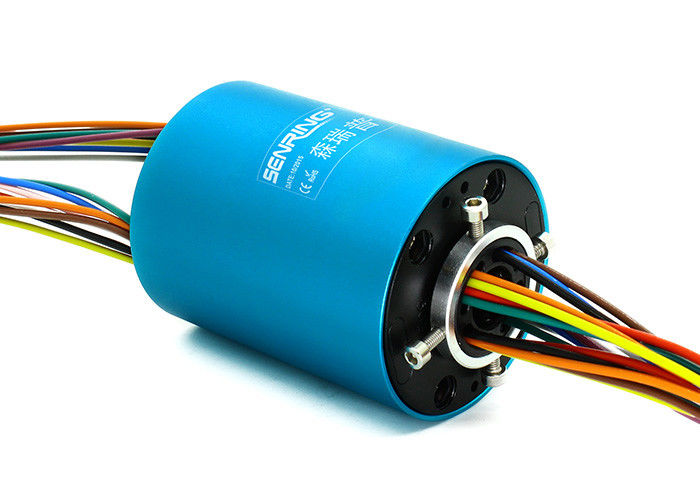

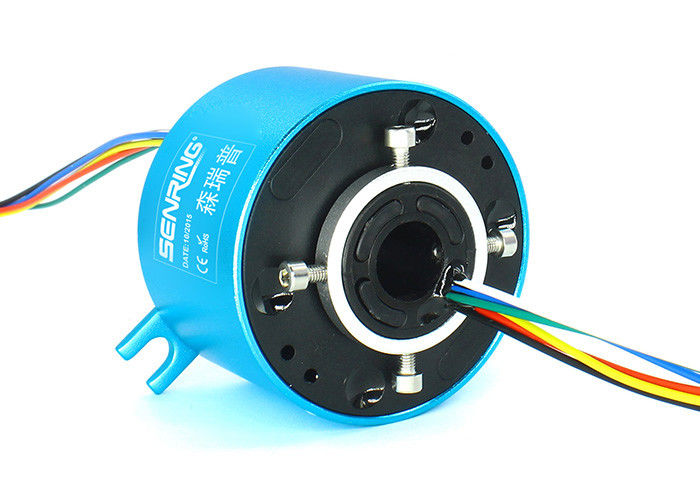

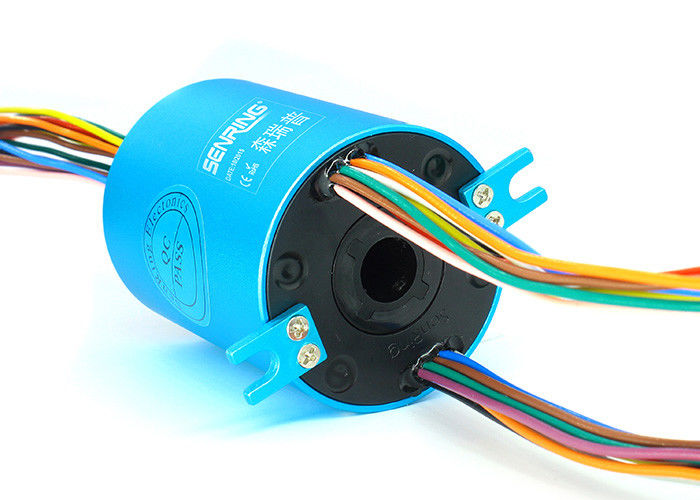

Höhere drehende Genauigkeits-hohle Welle durch Loch-Schleifring
Beschreibung von H1256 durch gebohrten Schleifring
Der leitfähige Schleifring des SenRing-Reihendurchlochs hat einen Durchlochdurchmesser von 12.7mm (passend für irgendein drehendes Gerät mit einem Durchmesser von <>
Eigenschaften von H1256 durch gebohrten Schleifring
1. IP-Grad IP51 (sein kann kundengebundenes IP51~IP68);
2. Standardmodell stützt Energie der Stromkreise 1-24 (0~10A), oder das Signal mit 1~48 Stromkreisen (0~5A), der Strom und die Kanäle können besonders angefertigt werden;
3. Höhere drehende Genauigkeit, stabile Leistung, langes lifertime;
4. Kann besonders angefertigt werden, um das Energie-/Signalübertragen zu kombinieren
5. Stützsendeleistung mit Signalen;
6. Integrierter Strukturentwurf, einfache Installation.
| Mechanische Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 800VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Modell | Stromkreise | Länge L (Millimeter) | Modell | Stromkreise | Länge L (Millimeter) | ||
| 10A | Signal oder 0-5A | 10A | Signal oder 0-5A | ||||
| H1256-02S | 0 | 2 | 27 | H1256-1010-08S | 10 | 8 | 71,5 |
| H1256-0210 | 2 | 0 | 27 | H1256-1210-06S | 12 | 6 | 71,5 |
| H1256-03S | 0 | 3 | 30 | H1256-1410-04S | 14 | 4 | 71,5 |
| H1256-0310 | 3 | 0 | 30 | H1256-1610-02S | 16 | 2 | 71,5 |
| H1256-06S | 0 | 6 | 38 | H1256-24S | 0 | 24 | 88,5 |
| H1256-0210-04S | 2 | 4 | 38 | H1256-0410-20S | 4 | 20 | 88,5 |
| H1256-0410-02S | 4 | 2 | 38 | H1256-0610-18S | 6 | 18 | 88,5 |
| H1256-0610 | 6 | 0 | 38 | H1256-1210-12S | 12 | 12 | 88,5 |
| H1256-12S | 0 | 12 | 55 | H1256-1810-06S | 18 | 6 | 88,5 |
| H1256-0210-10S | 2 | 10 | 55 | H1256-2410 | 24 | 0 | 88,5 |
| H1256-0310-09S | 3 | 9 | 55 | H1256-30S | 0 | 30 | 104 |
| H1256-0610-06S | 6 | 6 | 55 | H1256-0210-28S | 2 | 28 | 104 |
| H1256-0810-04S | 8 | 4 | 55 | H1256-0410-24S | 4 | 26 | 104 |
| H1256-1010-02S | 10 | 2 | 55 | H1256-0610-24S | 6 | 24 | 104 |
| H1256-1210 | 12 | 0 | 55 | H1256-36S | 0 | 36 | 122 |
| H1256-18S | 0 | 18 | 71,5 | H1256-0410-32S | 4 | 32 | 122 |
| H1256-0210-16S | 2 | 16 | 71,5 | H1256-0610-30S | 6 | 30 | 122 |
| H1256-0410-14S | 4 | 14 | 71,5 | H1256-42S | 0 | 42 | 140 |
| H1256-0610-12S | 6 | 12 | 71,5 | H1256-0410-38S | 4 | 38 | 140 |
| H1256-0810-10S | 8 | 10 | 71,5 | H1256-48S | 0 | 48 | 156 |
Tabelle des Grad-H1256
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
