Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
H1235
Treten Sie mit uns in Verbindung
1000RPM Mini Hole Ingergal Precision Slip Ring Customized For More Circuits oder großer Strom

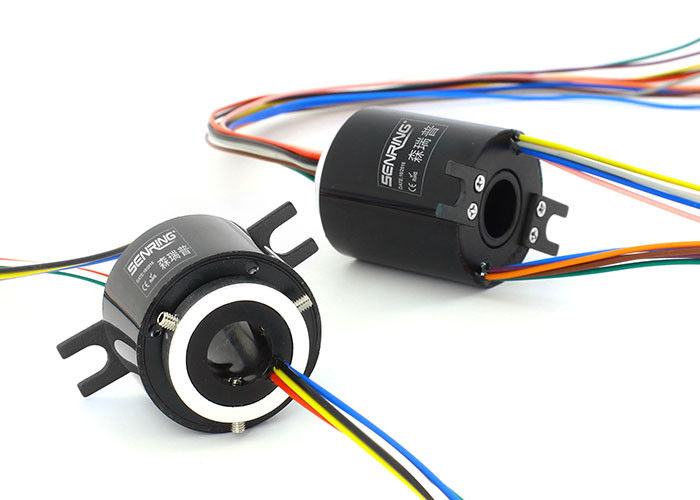

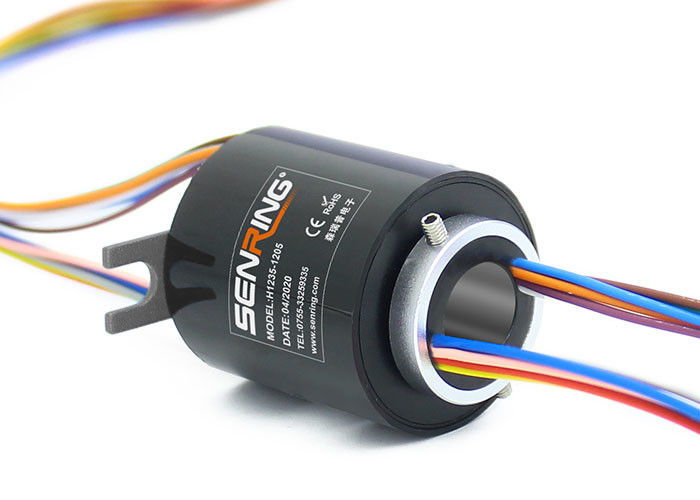

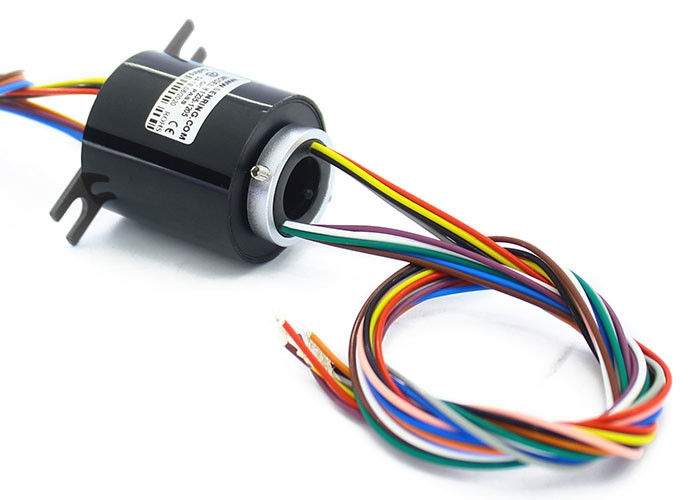

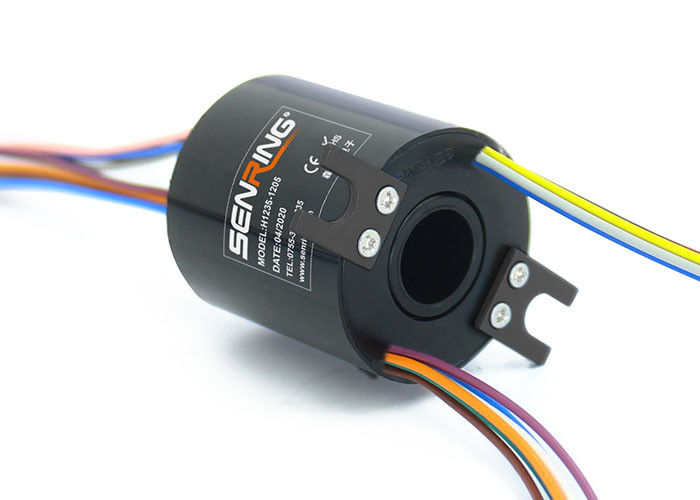

Beschreibung von H1235 durch Loch-Schleifring
Die Reihe SenRing H1235 ist ein leitfähiger Schleifring des Miniaturdurchlochs mit einem Durchlochdurchmesser von 12mm (passend für irgendein drehendes Gerät mit einem Durchmesser von ≤12mm) und einem Außendurchmesser von 35mm. Die Reihe H1235 ist ein leitfähiger Schleifring der Präzision mit einer kleinen Öffnung, einem kleinen Strom und einer integralen Miniaturstruktur, die 5A, das (multipliziert mit gegenwärtig sind, 5A) oder Signale stabil übertragen kann.
Anwendung:
Es kann in den Rohrleitungskameras (Rohrleitungsinspektionsroboter), in den Unterwasserüberwachungskameras, Rohrleitungsdetektoren, industrielle Endoscopes, CCD-Visionsentdeckungsausrüstung, intelligente Systeme der Ausrüstungsindustriellen bildverarbeitung, Etikettiermaschinen, intelligente Spender, der Handyfilm verwendet werden, der Maschinen, automatisierte Versammlungsmaschinen, automatisierte versiegelnde Maschinen, drehende LED-Lichter klebt und Maschinen, automatische Stifteinfügungsmaschinen, automatische Verpackmaschinen des Zahnstochers, den vollautomatischen Kasten, der Maschinen kleben, Laborausstattung und Bio-entdeckungsinstrumente abbauen.
Eigenschaften von H1235 durch Loch-Schleifring
1. ist Standardstrom 5A (kann Drähte entsprechen verwenden als 5A/10A);
2. Maximale drehende Geschwindigkeit: 250RPM, 600RPM, 1000RPM (optional);
3. vorbildliches Standardsignal 2-24circuits (jedes 5A) oder Energie 2~4circuits (jedes 10A), besonders angefertigt für mehr Stromkreise oder großen Strom;
4. Kontakt materil benutzte Edelmetall, stellt das stablity und das Berufsleben. sicher;
5. Glattere Rotation, niedrigeres Drehmoment und niedrigerer Arbeitswiderstand;
| Mechanische Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG22# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Modell | Stromkreise (Signal oder 0-5A) | Länge L (Millimeter) |
| H1235-0205 | 2 | 25 |
| H1235-0305 | 3 | 25 |
| H1235-0405 | 4 | 25 |
| H1235-0605 | 6 | 25 |
| H1235-0805 | 8 | 36,4 |
| H1235-1005 | 10 | 36,4 |
| H1235-1205 | 12 | 36,4 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 5A, um N*5A, wie 2 Stromkreise 5A für Gebrauch 4A parallel zu erhalten.
Tabelle des Grad-H1235
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
