Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
H0835
Treten Sie mit uns in Verbindung

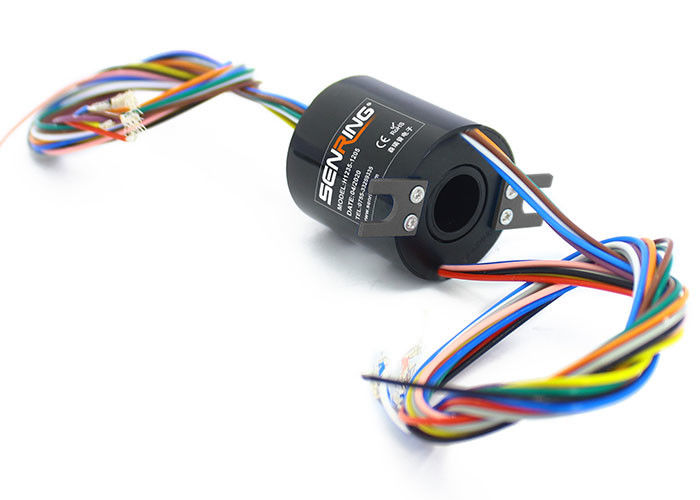

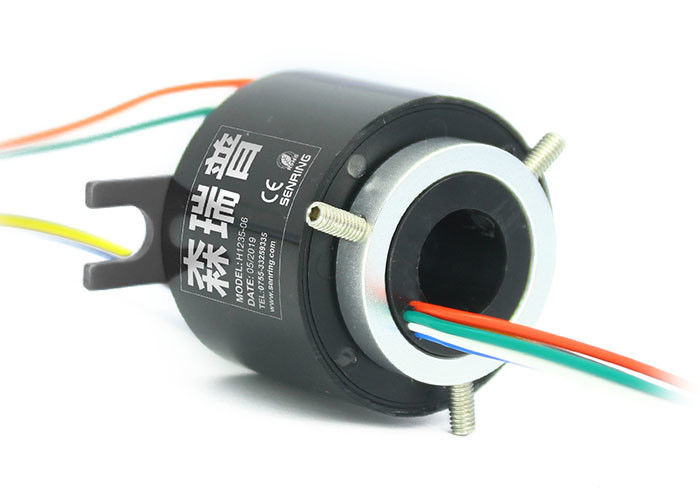

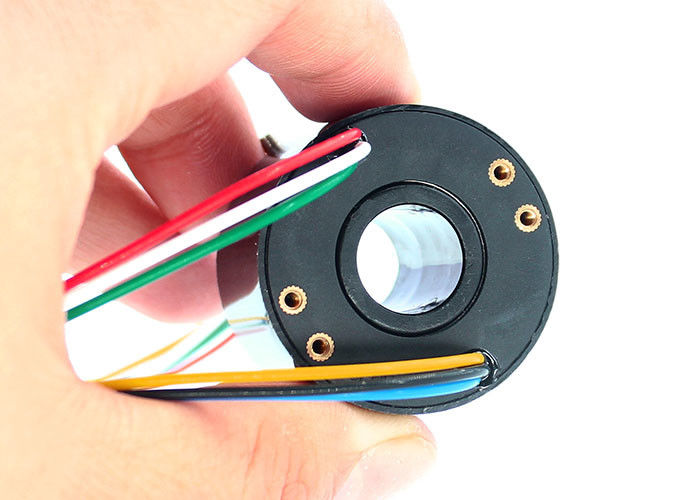

Kleine Od-Größe Ingergal-Präzision durch gebohrten Beleg Ring Integrated Structure Design
Beschreibung von H0835 durch Loch-Schleifring
Der der Höhlen-Welle Reihe SenRing H0835 (Miniatur) leitfähige Schleifring hat einen Durchlochdurchmesser von 8mm (passend für irgendein drehendes Gerät mit einem Wellendurchmesser von ≤8mm) und einen Außendurchmesser von 35mm. Das Nichterfüllungswohnungsmaterial ist Aluminiumlegierung, und es ist ein leitfähiger Schleifring der Präzision mit einer integralen Struktur. Der Schleifring der Reihe H0835 kann 5A stabil übertragen, das gegenwärtig ist (optional für 10A pro Kanal) und kann in jedem möglichem Gerät verwendet werden, das eine 360-Grad-drehende Leitung oder -Signalübertragung erfordert. Er ist in den verschiedenen Spezifikationen, einschließlich 2-drahtiges 30A, 3es-polig 20A, 6 Draht 10A, 12 Draht 5A, 6 Draht 5A, etc. verfügbar. Wenn Sie die Anzahl von Drähten, gegenwärtiger Größe oder anderen Parametern besonders anfertigen müssen, beraten Sie bitte sich mit technischem Personal SenRing.
Eigenschaften von H0835 durch Loch-Schleifring
1. IP-Grad IP51 (sein kann kundengebundenes IP51~IP68);
2. Standardmodell stützt Strom der Stromkreise 2-12 (5A/10A/30A); Strom und Kanäle können besonders angefertigt werden;
3. Kleine Od-Größe, stabile Leistung, langes lifertime;
4. Standardprodukt, Aktien verfügbar;
5. Stützsendeleistung mit Signalen;
6. Integrierter Strukturentwurf, einfache Installation.
| Mechanische Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~440VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG22# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Modell | Stromkreise (Signal oder 0-5A) | Länge L (Millimeter) |
| H0835-0205 | 2 | 25 |
| H0835-0305 | 3 | 25 |
| H0835-0405 | 4 | 25 |
| H0835-0605 | 6 | 25 |
| H0835-0805 | 8 | 36,4 |
| H0835-1005 | 10 | 36,4 |
| H0835-1205 | 12 | 36,4 |
* Anmerkung: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 5A, um N*5A, wie 2 Stromkreise 5A für Gebrauch 4A parallel zu erhalten.
Tabelle des Grad-H0835
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
