5mm Loch-Größe Mini Through Hole Precision Slip, das Signal des Ring-2-12circuits für jedes verdrahtet, ist 2A

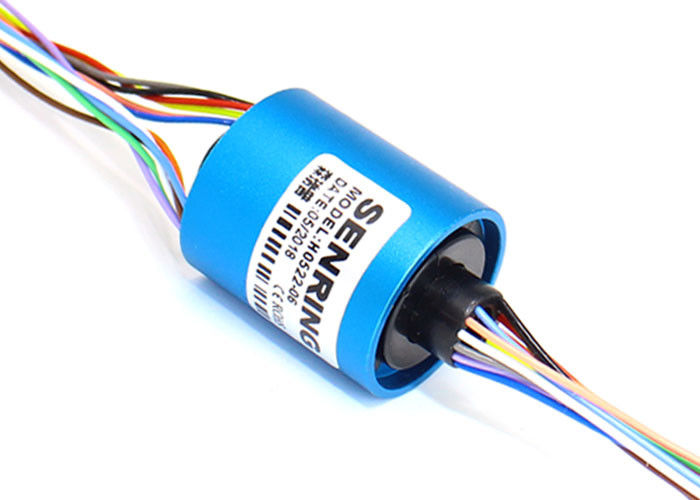

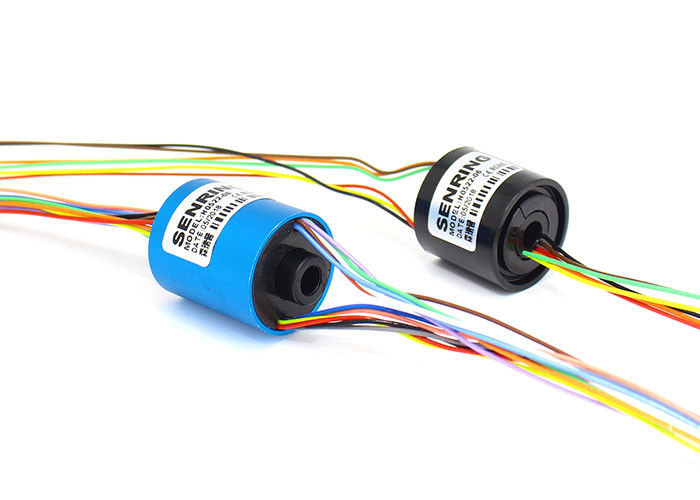

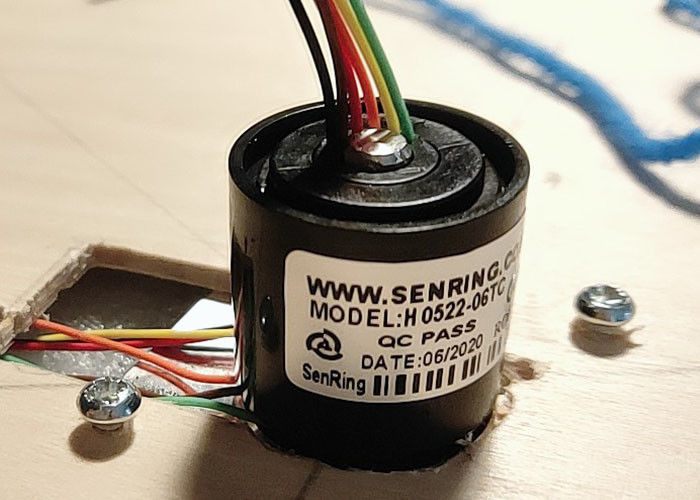

Beschreibung von H0522 durch Loch-Schleifring
Die Reihe SenRing H0522 ist ein leitfähiger Schleifring des Miniaturdurchlochs mit einem Durchlochdurchmesser von 5mm (passend für irgendein drehendes Gerät mit einem Durchmesser von ≤5mm) und einem Außendurchmesser von 22mm. Die Reihe H0522 ist ein leitfähiges Gerät der Präzision mit einer kleinen Öffnung, einem kleinen Strom und einer integralen Miniaturstruktur, die Signale 5A, das (multipliziert gegenwärtig sind, mit 5A) oder 2A stabil übertragen kann.
Eigenschaften von H0522 durch Loch-Schleifring
1. IP-Grad IP51 (sein kann kundengebundenes IP51~IP68);
2. Standardmodell stützt Strom der Stromkreise 2-12 (5A/10A/30A); Strom und Kanäle können besonders angefertigt werden;
3. Kleine Od-Größe, stabile Leistung, langes lifertime;
4. Standardprodukt, Aktien verfügbar;
5. Stützsendeleistung mit Signalen;
6. Integrierter Strukturentwurf, einfache Installation.
Anwendung:
Es kann in den verschiedenen Geräten verwendet werden, die eine drehende Leitung von 360 Grad oder Getriebe von verschiedenen Steuersignalen, wie LED-Stadiumslichtern, drehbarer Beleuchtung LED im Freien, intelligenten Robotersystemen des inländischen Wertpapieres, drehbaren LED-Wandleuchten und intelligenten Robotern erfordern.
| Mechanische Parameter | |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30°C~80°C |
| Arbeits-Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt-Material | siehe Schleifringgradtabelle |
| Unterkunft des Materials | AL-Legierung |
| Drehmoment | Draht 0.05N.m+0.02N.m/6 |
| IP-Grad | IP51 |
| Elektrische Parameter | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Anschlussleitungs-spezielles. | AWG28# Silber-überzog Teflon | AWG28# Silber-überzog Teflon |
| Anschlussleitungslänge | Standardlänge 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Modell | Stromkreise (Signal oder 0-2A) | Länge L (Millimeter) |
| H0522-02S | 2 | 20 |
| H0522-03S | 3 | 20 |
| H0522-04S | 4 | 20 |
| H0522-06S | 6 | 20 |
| H0522-08S | 8 | 25,5 |
| H0522-10S | 10 | 25,5 |
| H0522-12S | 12 | 25,5 |
Tabelle des Grad-H0522
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Edelmetall |
| H (hohe Qualität) | 1000RPM | Revolutionen mit 150 Millionen | Goldlegierung |
Wenn Sie das spezielle Schleifringmodell costomize möchten, müssen Sie Details als unten bereitstellen:
a. operatring Geschwindigkeit (U/min)
B. die Art der Installation
c. Entwurfsgröße
d. Kanäle (das Nr. des einzelnen Drahtes außer Kabel)
E.-Nennspannung u. -strom für Energieringe und Signalringe
f. die Signalart und bezogen
P.-arameters (sehr wichtig)
g. Betriebstemperatur
h. IP (versiegelnde Anforderungen)
