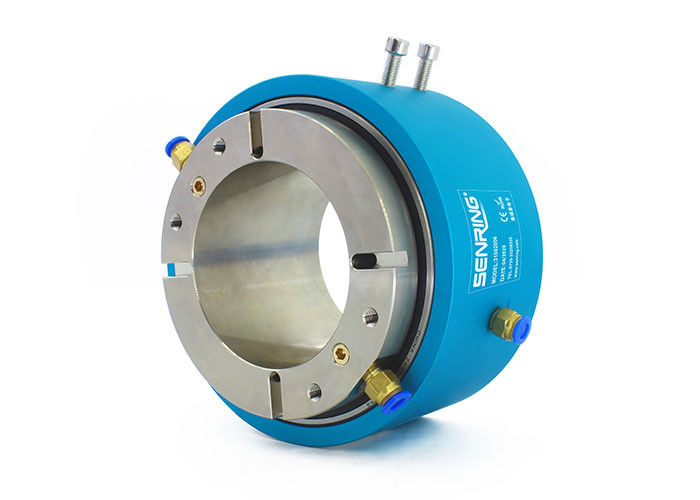

Beschreibung des hohlen Schleifrings der Wellen-31002006
Das Reihenpneumatische Drehgelenk SenRing P31002006 ist ein Doppel-durchgangsdrehgelenk, das 360 Grad drehen kann, um zwei Kanäle von Druckluft, von Dampf, von Vakuum und von anderen Gasmedien zu übertragen. Es stützt 6mm und 8mm Luftrohre. Das rotierende pneumatische Gelenk mit 3502 Reihen überträgt nicht nur Gas, aber kann die verschiedenen elektrischen Strom auch mischen und übermitteln, die von 2A 800A reichen. Es wird durch sein kleines, leichtes, niedriges Drehmoment und mehrfachen Gasdurchgänge gekennzeichnet, die nicht einander behindern.
Ein pneumatisches Drehgelenk der Höhle 100mm ist ein Gerät, das der Übertragung von Druckluft oder von anderen Gasen beim Lassen einer drehenden Welle durch seine Mitte überschreiten ermöglicht. Es ist in pneumatischem oder in den Hydrauliksystemen allgemein verwendet, in denen es notwendig ist, Gas oder Flüssigkeit auf eine drehende Komponente wie eine Spindel oder eine Klemme zu übertragen.
Das Drehgelenk besteht gewöhnlich zwei Teilen, einem stationären Teil und aus einem drehenden Fach. Das stationäre Teil wird zum festen Teilbetrag des Systems angebracht, während das drehende Teil zur drehenden Komponente angebracht wird. Die zwei Teile werden durch einen Satz Dichtungen angeschlossen, die verhindern, dass das Gas oder die Flüssigkeit heraus leckt.
Eigenschaften des hohlen Schleifrings der Wellen-31002006
1. Es kann Stromleitungen, Bus-Leitungen, Ethernet, USB, industriellen Bus, Steuerleitungen, Magnetventile und Abfragungslinien mischen.
2. Das Installationsstandardschreiben ist Flansch, und hohle Welleninstallation kann besonders angefertigt werden.
3. Die Medien, die durch geführt werden können, sind Druckluft, Wasserstoff, Stickstoff, chemisches Mischgas, Dampf, Kühlwasser, Heißwasser, Heißöl, Erdöl, Schwefelsäure, Getränke, etc.
Teilnummernbeschreibung
Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge | Portgröße | Rohr-Größe |
| 31002006 | 2 Durchgänge | G1/8“ | 6∼8mm |
Zeichnung
Vorbildliche Standardliste
| Teilnummer. | Durchgänge | Portgröße | Rohr-Größe | Energie-Stromkreise (10A) | Signal-Stromkreise (5A) | Länge L (Millimeter) |
| 31002006-0605 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 6 | 64 |
| 31002006-0610 | 2 Durchgänge | G1/8“ | 6∼8mm | 6 | 0 | 64 |
| 31002006-1205 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 12 | 88 |
| 31002006-1210 | 2 Durchgänge | G1/8“ | 6∼8mm | 12 | 0 | 88 |
| 31002006-1805 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 18 | 112 |
| 31002006-1810 | 2 Durchgänge | G1/8“ | 6∼8mm | 18 | 0 | 112 |
| 31002006-2405 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 24 | 136 |
| 31002006-2410 | 2 Durchgänge | G1/8“ | 6∼8mm | 24 | 0 | 136 |
Technische Spezifikation des Schleifrings mit 31002006 Reihen
| Durchgänge (Gas) | 2 Durchgänge |
| Rohr-Größe | 6~8mm Rohr, G1/8“; Hafen |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Funktionierendruck | Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (kann besonders angefertigt werden) |
|
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
