Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE,ISO9001,ROHS
Modellnummer:
31002006
Treten Sie mit uns in Verbindung

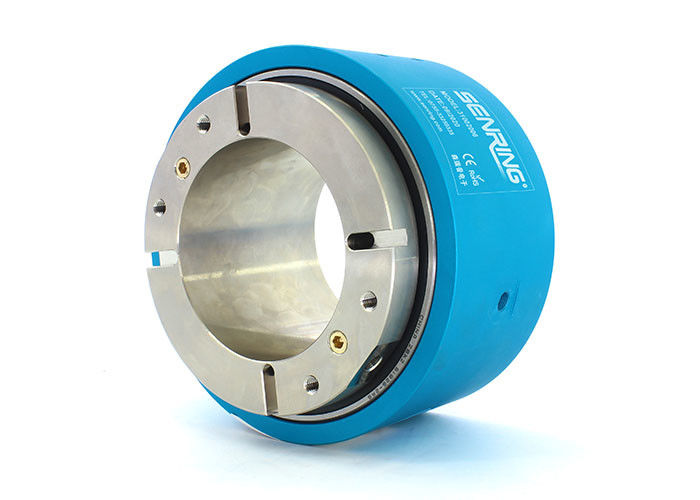

Beschreibung des hohlen Schleifrings der Wellen-31002006
Das pneumatische Drehgelenk der Höhle 100mm ist entworfen, um einen maximalen Druck und eine Strömungsgeschwindigkeit des Gases oder der Flüssigkeit zu behandeln, die übertragen wird. Die hohle Mitte darf eine drehende Welle durch die Mitte des Gelenkes überschreiten, das in den Anwendungen nützlich ist, in denen die drehende Komponente durch einen Motor oder anderes mechanisches Gerät angetrieben muss.
Gesamt, ist ein pneumatisches Drehgelenk der Höhle 100mm eine wichtige Komponente in vielen industriellen Anwendungen, in denen die Übertragung des Gases oder der Flüssigkeit in einem drehenden System angefordert wird.
Höhlen-Wellen-Drehdurchführungen Durchgang SENRING zwei, die 31002006 Reihe 2 in 2 heraus hohler gebohrter Drehdurchführung, hohle Wellenstandardgröße 100mm, andere hohle Wellengröße ist, können besonders angefertigt werden, können mit dem Parallelgreifer installiert sein, um sich zusammen zu drehen.
Eigenschaften des hohlen Schleifrings der Wellen-31002006
1. Kann mit dem Parallelgreifer installiert sein, um sich zusammen zu drehen;
2. Unterstützung übertragen Mischenergie und Signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe… usw.;
3. 360° übertragen Druckluft, Dampf, Vakuum, Unterdruck, Überdruck… usw.;
4. Max. Pressure: 1Mpa (Vakuum: -100kPa, Hochdruck kann besonders angefertigt werden);
5. “ Hafen Unterstützung 2 G1/8 für 6~8mm Rohre;
6. Hohle Wellenstandardgröße 100mm.
Wenn man ein pneumatisches Drehgelenk der Höhle 100mm für eine spezifische Anwendung vorwählt, gibt es einige zu betrachten Faktoren. Diese schließen ein:
Druck und Strömungsgeschwindigkeit: Es ist wichtig, ein Drehgelenk zu wählen, das den maximalen Druck und die Strömungsgeschwindigkeit des Gases oder der Flüssigkeit behandeln kann, die in das System übertragen wird. Dieses garantiert, dass das Gelenk leistungsfähig und effektiv funktioniert.
Größe und Gewicht: Die Größe und das Gewicht des Drehgelenkes sollten betrachtet werden, um sicherzustellen, dass es den verfügbaren Raum passt und zu den örtlich festgelegten und drehenden Komponenten des Systems leicht angebracht werden kann.
Dichtung: Das Drehgelenk sollte die effektive Dichtung haben, zum des Gases oder des flüssigen Durchsickerns zu verhindern. Die Art der Dichtung benutzt hängt von der Gasbeschaffenheit oder die Flüssigkeit ab, die übertragen werden und die Betriebsbedingungen des Systems.
Material: Das Material verwendete, um das Drehgelenk zu konstruieren sollte mit dem Gas oder die Flüssigkeit, die übertragen wurden und die Umweltbedingungen kompatibel sein der Anwendung. Die allgemeinen benutzten Materialien umfassen Edelstahl, Messing und Aluminium.
Drehzahl: Die Drehzahl des Systems sollte betrachtet werden, wenn man ein Drehgelenk vorwählt. Höhere Drehzahlen erfordern möglicherweise ein fachkundigeres und dauerhafteres Drehgelenk.
Temperatur: Die Temperatur des Gases oder der Flüssigkeit, die übertragen werden und der Klimatemperatur der Anwendung sollte betrachtet werden, wenn man ein Drehgelenk vorwählt. Hohe Temperaturen erfordern möglicherweise eine fachkundige Dichtung oder ein Material.

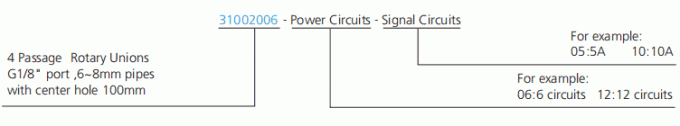

Teilnummernbeschreibung

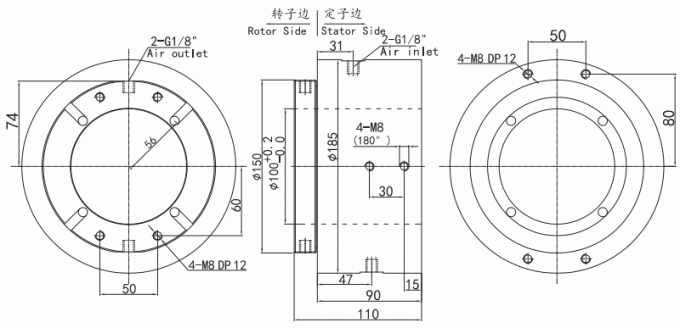

Zeichnung
Vorbildliche Standardliste
Modell | Durchgänge | Portgröße | Rohr-Größe |
31002006 | 2 Durchgänge | G1/8“ | 6∼8mm |
Zeichnung
Vorbildliche Standardliste
Teilnummer. | Durchgänge | Portgröße | Rohr-Größe | Energie-Stromkreise (10A) | Signal-Stromkreise (5A) | Länge L (Millimeter) |
31002006-0605 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 6 | 64 |
31002006-0610 | 2 Durchgänge | G1/8“ | 6∼8mm | 6 | 0 | 64 |
31002006-1205 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 12 | 88 |
31002006-1210 | 2 Durchgänge | G1/8“ | 6∼8mm | 12 | 0 | 88 |
31002006-1805 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 18 | 112 |
31002006-1810 | 2 Durchgänge | G1/8“ | 6∼8mm | 18 | 0 | 112 |
31002006-2405 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 24 | 136 |
31002006-2410 | 2 Durchgänge | G1/8“ | 6∼8mm | 24 | 0 | 136 |
Technische Spezifikation des Schleifrings mit 31002006 Reihen
Durchgänge (Gas) | 2 Durchgänge |
Rohr-Größe | 6~8mm Rohr, G1/8“; Hafen |
Mechanische Daten | |
spezielles. | Daten |
Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
Arbeitstemp. | -30°C~80°C |
Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
Kontakt Materia | Edelmetall |
Unterkunft des Materials | Aluminiumlegierung |
IP-Grad | IP51 |
Max. Funktionierendruck | Überdruck 1Mpa, Vakuum -90kPa | |
Drehmoment | <0> | |
Elektrische Daten | ||
spezielles. | Daten | |
Energie | Signal | |
Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
Insolutions-Widerstand | <500m> | <500m> |
Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
Anschlussleitungslänge | Standard 250mm (kann besonders angefertigt werden) |
|
Insolutions-Widerstand | 500VAC@50Hz, 6s | |
Elektrische Geräusche | <0> |
