Elektrischer Beleg Ring Assembly For Robotic System der elektrischen Drehdurchführungs-IP51

Zwei Durchgangs-elektrische Drehdurchführungs-Unterstützung Mischenergie und Signale übertragen

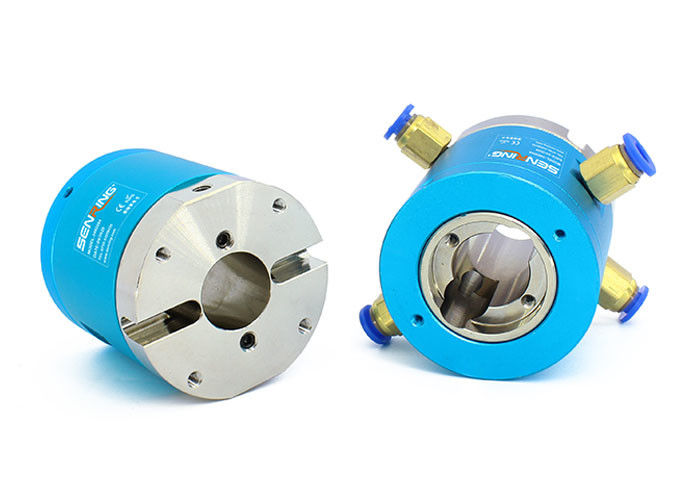

Beschreibung des hohlen Schleifrings der Wellen-3402004

Das SenRing das pneumatische Drehgelenk mit 3402004 Reihen ist ein Zweikanaldrehgelenk, das 360 Grad drehen kann, um zwei Kanäle von Druckluft, von Dampf, von Vakuum und von anderen Gasmedien zu übertragen. Es ist für 4mm und 6mm Luftrohre passend. Darüber hinaus kann dieses rotierende pneumatische Gelenk mit 3402 Reihen, Gas nicht nur übertragen aber auch mischt und mittelt die verschiedenen elektrischen Strom über, die von 2A 800A reichen. Dieses Drehgelenk wird durch sein kleines, leichtes, niedriges Drehmoment und mehrfachen Gasdurchgänge gekennzeichnet, die nicht einander behindern.

ein Beispiel einer industriellen Anwendung, in der niedriges Drehmoment wichtig ist, ist in der Robotik. In den Robotersystemen sind Drehgelenke des niedrigen Drehmoments häufig benutzt, Druckluft, Vakuum und andere Gase dem Roboterarm, den Greifern und anderen Endeeffektoren überzumitteln. Das niedrige Drehmoment verringert die Energie, die erfordert wird, um den Roboterarm zu drehen und Aufgaben durchzuführen, die Ergebnisse in der unteren Leistungsaufnahme und in weniger Abnutzung auf den Komponenten des Systems.

Zusätzlich können Drehgelenke des niedrigen Drehmoments die Präzision und die Genauigkeit des Robotersystems verbessern, das für die Ausführung von Aufgaben wesentlich ist, die genaue Bewegung und Steuerung erfordern. Zum Beispiel im Fließband Anwendungen, müssen Roboterwaffen in der Lage sein, kleine Komponenten mit Präzision und Genauigkeit aufzuheben und zu setzen. Jedes überschüssige Drehmoment im Drehgelenk kann den Arm veranlassen, das Ziel zu übertreiben und zu Fehler im Montageverfahren führen.

Deshalb durch die Anwendung von Drehgelenken des niedrigen Drehmoments in den Roboteranwendungen, kann, Gesamtsystem-Leistungsfähigkeit, mit dem Ergebnis der besseren Leistung, der niedrigeren Energiekosten und der verringerten Unterhaltungskosten verbessert werden.

Technische Spezifikation des hohlen Schleifrings der Wellen-3402004

Eigenschaften des hohlen Schleifrings der Wellen-3402004

1. Kann sich mit einem Parallelgreifer drehen.

2. Unterstützungen mischten Energie und Signalübertragung (z.B. USB, HDMI, Ethernet, VGA, etc.).

3. Getriebe 360° von Druckluft, von Dampf, von Vakuum und von verschiedenem Druck.

4. Maximaler Druck von 1Mpa (Hochdruck kann besonders angefertigt werden).

5. Stützt 2 Häfen M5 für 4~6mm Rohre.

6. Hohle Wellenstandardgröße von 20mm.

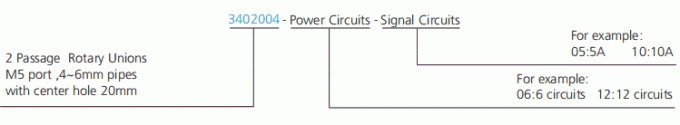

Teilnummernbeschreibung

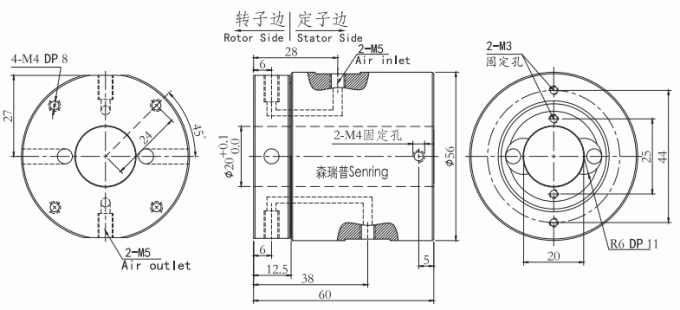

Zeichnung

Vorbildliche Standardliste
