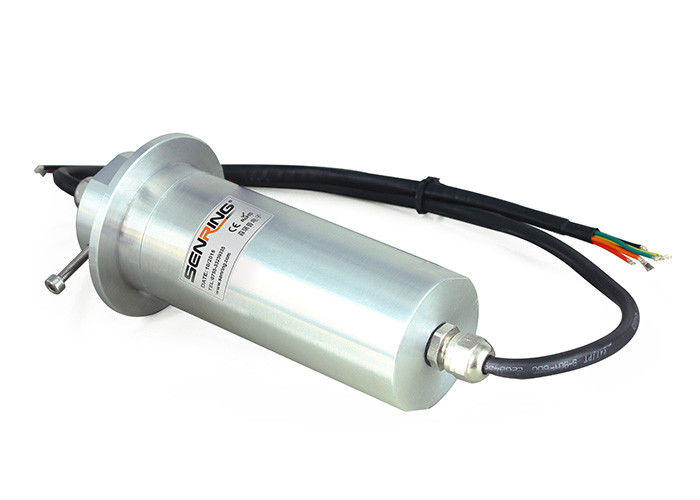

Korrosionsbeständigkeit, wasserdichter Beleg Ring Stainless Steel Material des Säure-und Alkali-Widerstand-IP68
Beschreibung des wasserdichten Schleifrings F038
Der wasserdichte Schleifring Reihe Sereep F038 ist ein Drehgelenk mit einem Außendurchmesser von 38mm und einer wasserdichten Bewertung von bis zu IP68. Er kann verwendet werden, damit eine 360-Grad-Rotation verschiedene Signale in den leitfähigen Anwendungen an den Tiefen von bis 300 Metern überträgt und sie passend für Gebrauch in der Unterwasserumwelt macht.
Die Wohnung des Schleifrings wird vom Edelstahlmaterial, das korrosionsbeständig ist und rauer Umwelt widerstehen kann, einschließlich die säurehaltigen und alkalischen Bedingungen hergestellt. Der Schleifring der Reihe F038 ist besonders für Gebrauch in der leitfähigen oder Videosignalübertragung und Steuerung in Spezialgerät wie Schiffen, Ölplattformen und Unterseebooten bestimmt.
Wenn das Drehgelenk entworfen und hergestellt ist, um für Gebrauch in der Unterwasserumwelt wasserdicht und passend zu sein, kann es benutzt werden, damit eine 360-Grad-Rotation verschiedene Signale in den leitfähigen Anwendungen an den Tiefen von bis 300 Metern überträgt. Das Gelenk muss entworfen sein, um den harten Bedingungen von Unterwasserumwelt, wie Hochdruck, Korrosion und extremen Temperaturen zu widerstehen.
Es ist wichtig, zu garantieren, dass das Drehgelenk mit der Ausrüstung und den Signalen kompatibel ist, die übertragen werden müssen, und dass sie die Klassenziele und die Bescheinigungen für Unterwassergebrauch trifft. Richtige Wartung und die Prüfung sind auch wesentlich, die Zuverlässigkeit und die Sicherheit des Gelenkes in den Unterwasseranwendungen sicherzustellen.
Eigenschaften des wasserdichten Schleifrings F038
1. Das wasserdichte Niveau ist IP68, das an einer Tiefe von 300 Metern unter Wasser stabil arbeiten kann;
2. Der Schleifring hat einen Außendurchmesser von 38mm und eine Länge von 113-116mm;
3. Es stützt 2-56 Kanäle gegenwärtiges/Signal 2A-50A;
4. Die Wohnung wird vom Edelstahlmaterial, das korrosionsbeständig ist, Säure und das beständige Alkali hergestellt und kann in der verschiedenen rauen Umwelt stabil arbeiten.
Technische Spezifikation des wasserdichten Schleifrings F038
| Mechanische Daten | |
| Spezifikt. | Daten |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -40℃∼85℃ |
| IP-Grad | IP68 |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Edelstahl |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| Material | RoHS konform |
| CER-Zertifikat | ja |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Spannungsbereich | 0∼240VAC/VDC | 0∼240VAC/VDC |
| Isolationswiderstand | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |

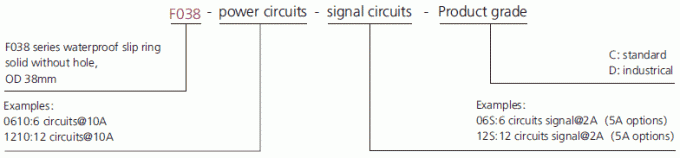

Teilnummernbeschreibung

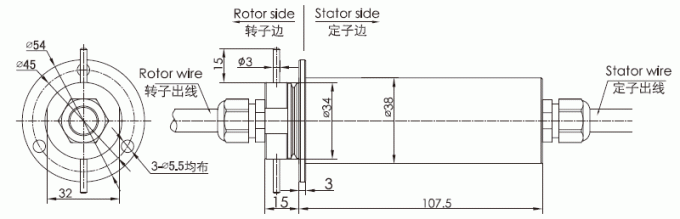

Zeichnung des wasserdichten Schleifrings F038
Vorbildliche Standardliste
| Modell | Stromkreis/Signal nein. | Länge L (Millimeter) | |||
| 2A | 5A | 10A | 20A | ||
| F038-0430 | 0 | 0 | 4 | 0 | 107,5 |
| F038-0620 | 0 | 6 | 0 | 0 | 107,5 |
| F038-0250 | 0 | 0 | 0 | 2 | 107,5 |
| F038-36S | 36 | 0 | 0 | 0 | 107,5 |
| F038-56S | 56 | 0 | 0 | 0 | 107,5 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie das Ethernet-, Energie- und Zeichenkanalnr. besonders an oder mischen Sie anderes Signal des Schleifrings, pls Kontakt der SENRING-Verkäufer.
F038 wasserdichter Beleg Ring Grade Table
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: (Standard) | 100RPM | 10 Millionen | Edelmetall |
| D: (industrical) | 200RPM | 30 Millionen |
Goldgold
|
Anwendungen von wasserdichten Schleifringen:
1. Marine- und Offshoreausrüstung: Wasserdichte Schleifringe werden in der verschiedenen Marine- und Offshoreausrüstung, einschließlich Schiffe, Unterseeboote und Ölplattformen benutzt, um Signale und Energie beim Widerstehen von von rauen Wetterbedingungen und Belastung durch Salzwasser zu übertragen.
2. Unterwasserrobotik: Wasserdichte Schleifringe werden in der Unterwasserrobotik benutzt, um Signale und Energie von der stationären Basis den beweglichen Teilen des Roboters überzumitteln und lassen ihn verschiedene Aufgaben unter Wasser durchführen.
3. Wasserbehandlung und Abwassermanagement: Wasserdichte Schleifringe werden in der Wasserbehandlung und in den Abwassermanagementsystemen benutzt, um Signale und Energie zwischen drehender Ausrüstung und stationären Systemen zu übertragen.
4. Nahrungsmittel- und Getränkeverarbeitung: Wasserdichte Schleifringe werden in der Nahrungsmittel- und Getränkeverarbeitungsausrüstung benutzt, um Signale und Energie in einer hygienischen und wasserdichten Art zu übertragen und garantieren, dass die Ausrüstung sicher und zuverlässig bleibt.
5. Militär- und Verteidigungsanwendungen: Wasserdichte Schleifringe werden in den verschiedenen Militär- und Verteidigungsanwendungen, einschließlich Überwachungssysteme und Telekommunikationsgeräte benutzt, um Signale und Macht in der rauen Umwelt zu übertragen.
