Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
3002012
Treten Sie mit uns in Verbindung
2 Durchgänge Pneumatik undElektrische RotationsunionUnterstützung der Übertragung von Kraft- und Signalmischung

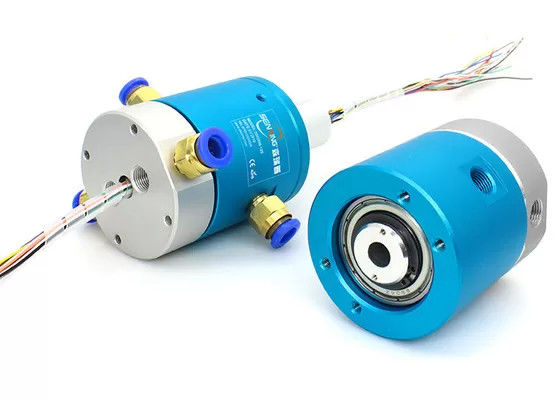

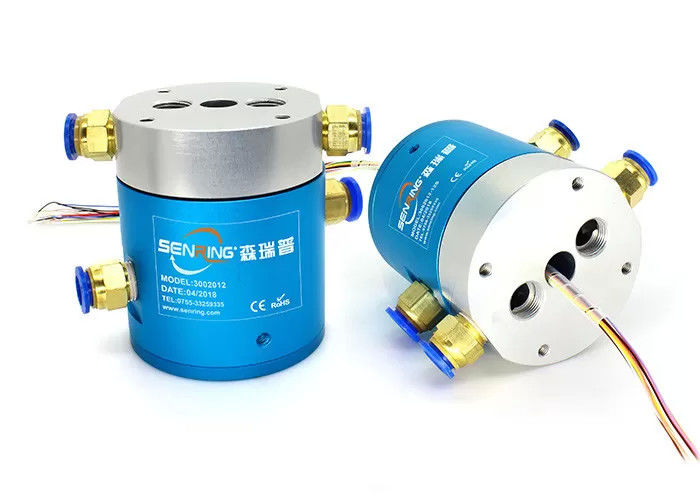

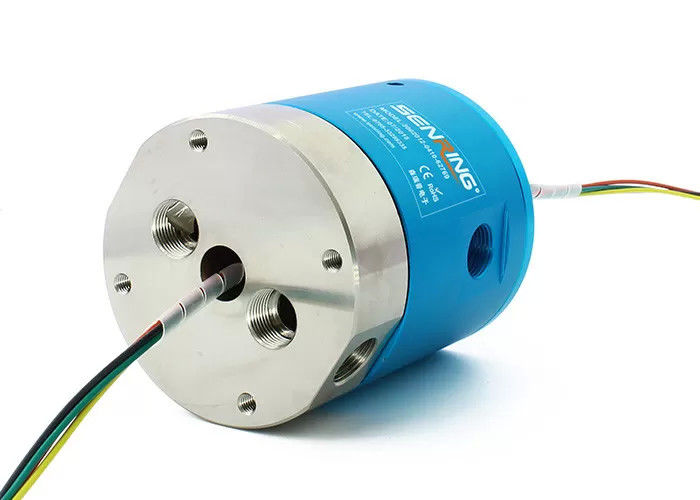

Beschreibung der Pneumatischen Drehverbindung 3002012
Der SenRing 3002-Reihe zweikanaliger pneumatischer Rutschring ist ein zweikanaliger pneumatischer und elektrischer Hybridrutschring, der sich um 360 Grad drehen kann, um zwei Kanäle von Druckluft, Dampf,Vakuum und andere GasmedienEs unterstützt verschiedene Größen von Luftrohren, darunter 4mm, 6mm, 8mm, 10mm und 12mm.aber auch verschiedene Ströme von 2A bis 800A mischen und übertragenEs hat die Vorteile kleiner Größe, geringes Gewicht, kleines Drehmoment und mehrere Gaskanäle, die einander nicht stören.
Eigenschaften von 3002012 Pneumatischer Drehverbindung
1. Unterstützung der Übertragung gemischter Leistung und Signale wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-RF (Hochfrequenz), Servomotorsignal, industrielle Bus-Slip-Ringe usw.;
2. 360° Druckluft, Dampf, Vakuum, Negativdruck, Positivdruck usw. übertragen;
3. Max. Druck (s):1Mpa (Vakuum: -1,5 kPa, höherer Druck kann angepasst werden);
4. Unterstützung von 2 G3/8" Port für 10~12 mm Rohre;
Technische Spezifikation der 3002012 Pneumatischen Drehverbindung
| Durchgänge (Gas) | 2 Durchgänge |
| Rohrgröße | 10~12mm Rohr, G3/8" Schacht |
| Mechanische Daten | |
| Spezifikation. | Daten |
| Arbeitsleben | 20 Millionen für Referenten (abhängig von den Arbeitsbedingungen) |
| Max. Betriebsgeschwindigkeit | 250 RPM kontinuierlich, 1000 RPM intermittierend |
| Arbeiten. | -30°C bis 80°C |
| Arbeitsfeuchtigkeit | 0 bis 85% RH |
| Kontakt zu Materia | Edelmetall |
| Wohnmaterial | Aluminiumlegierung |
| IP-Klasse | IP51 |
| Maximal Einsatz Druck |
Positiver Druck 1 MPa, Vakuum -90 kPa | |
| Drehmoment | < 0,2 N.m. | |
| Elektrische Daten | ||
| Spezifikation. | Daten | |
| Macht | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Isolationsbeständigkeit | Bei einer Leistung von < 500MΩ/300VDC | Bei einer Leistung von < 500MΩ/300VDC |
| Die Spezifikationen für Blei. | AWG17# Silberplattiertes Teflondraht | AWG22# Silberplattiertes Teflondraht |
| Längen des Bleitrahtes | Standard 250mm (kann angepasst werden) | |
| Isolationsbeständigkeit | 500VAC@50Hz,6 Sekunden | |
| Elektrische Geräusche | < 0,01Ω | |
Teil Nr. Beschreibung
Zeichnung
Standardmodellliste
| Modell | Durchgänge (Gas) | Portgröße | Rohrgröße |
| 3002012 | 2 Durchgänge | G3/8" | 10 bis 12 mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohrgröße | Signalkreisläufe ((2A) | Längen L ((mm) |
| 3002012-06S | 2 Durchgänge | G3/8" | 10 bis 12 mm | 6 | 14 |
| 3002012-12S | 2 Durchgänge | G3/8" | 10 bis 12 mm | 12 | 21 |
| 3002012-24S | 2 Durchgänge | G3/8" | 10 bis 12 mm | 24 | 35 |
| 3002012-36S | 2 Durchgänge | G3/8" | 10 bis 12 mm | 36 | 52.3 |
| 3002012-56S | 2 Durchgänge | G3/8" | 10 bis 12 mm | 56 | 82 |
Zeichnung
Standardmodellliste
| Modell | Durchgänge (Gas) | Portgröße | Rohrgröße | Leistungsschaltkreise ((10A) | Signalkreisläufe ((2A) | Längen L ((mm) |
| 3002012-06S | 2 Passagen | G3/8" | 10 bis 12 mm | 0 | 6 | 48 |
| 3002012-0610 | 2 Passagen | G3/8" | 10 bis 12 mm | 6 | 0 | 48 |
| 3002012-12S | 2 Passagen | G3/8" | 10 bis 12 mm | 0 | 12 | 72 |
| 3002012-0610-06S | 2 Passagen | G3/8" | 10 bis 12 mm | 6 | 6 | 72 |
| 3002012-1210 | 2 Passagen | G3/8" | 10 bis 12 mm | 12 | 0 | 72 |
| 3002012-0610-12S | 2 Passagen | G3/8" | 10 bis 12 mm | 6 | 12 | 96 |
| 3002012-1210-06S | 2 Passagen | G3/8" | 10 bis 12 mm | 12 | 6 | 96 |
| 3002012-18S | 2 Passagen | G3/8" | 10 bis 12 mm | 0 | 18 | 96 |
| 3002012-1810 | 2 Passagen | G3/8" | 10 bis 12 mm | 18 | 0 | 96 |
| 3002012-0610-18S | 2 Passagen | G3/8" | 10 bis 12 mm | 6 | 18 | 120 |
| 3002012-24S | 2 Passagen | G3/8" | 10 bis 12 mm | 0 | 24 | 120 |
| 3002012-2410 | 2 Passagen | G3/8" | 10 bis 12 mm | 24 | 0 | 120 |
| 3002012-36S | 2 Passagen | G3/8" | 10 bis 12 mm | 0 | 36 | 168 |
| 3002012-1210-24S | 2 Passagen | G3/8" | 10 bis 12 mm | 12 | 24 | 168 |
| 3002012-3610 | 2 Passagen | G3/8" | 10 bis 12 mm | 36 | 0 | 168 |
| 3002012-48S | 2 Passagen | G3/8" | 10 bis 12 mm | 0 | 48 | 216 |
| 3002012-1210-36S | 2 Passagen | G3/8" | 10 bis 12 mm | 12 | 36 | 216 |
| 3002012-4810 | 2 Passagen | G3/8" | 10 bis 12 mm | 48 | 0 | 216 |
| 3002012-60S | 2 Passagen | G3/8" | 10 bis 12 mm | 0 | 60 | 264 |
| 3002012-1210-48S | 2 Passagen | G3/8" | 10 bis 12 mm | 12 | 48 | 264 |
| 3002012-72S | 2 Passagen | G3/8" | 10 bis 12 mm | 0 | 72 | 312 |
| 3002012-2410-48S | 2 Passagen | G3/8" | 10 bis 12 mm | 24 | 48 | 312 |
| 3002012-84S | 2 Passagen | G3/8" | 10 bis 12 mm | 0 | 84 | 360° |
| 3002012-2410-60S | 2 Passagen | G3/8" | 10 bis 12 mm | 20 | 60 | 360° |
| 3002012-96S | 2 Passagen | G3/8" | 10 bis 12 mm | 0 | 96 | 408 |
| 3002012-108S | 2 Passagen | G3/8" | 10 bis 12 mm | 0 | 108 | 456 |
| 3002012-120S | 2 Passagen | G3/8" | 10 bis 12 mm | 0 | 120 | 504 |
