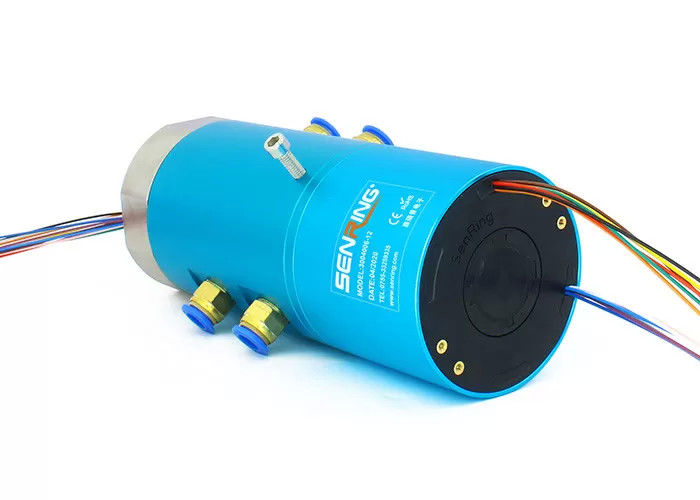

4 Durchgänge 4 Kanal Pneumatisches Ethernet Rotationsgelenkschleifring Rohrgröße 6~8mm

4 Durchgänge 4 Kanal Pneumatisches Ethernet Rotationsgelenkschleifring Rohrgröße 6~8mm

Rotierender gemeinsamer Schleifring

8 mm Rotationsgelenkschleifring

Pneumatischer Ethernet-Rotationsrutschring

Herkunftsort:

China

Markenname:

senring

Zertifizierung:

CE, ISO9001

Modellnummer:

3004006

Treten Sie mit uns in Verbindung

Fordern Sie ein Zitat
Produkt-Details
Wohnmaterial:
Aluminiumlegierung
Kontakt Materia:
Edelmetall
Rohrgröße:
6~8mm Rohr,“ Hafen G1/8
Durchgänge (Gas):
4 Durchgänge
Arbeitszeitnehmer.:
-30°C~80°C
IP-Grad:
IP51
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
Verhandelbar
Zahlungsbedingungen
T/T, L/C
Produkt-Beschreibung

Pneumatische Drehverbindung kann kombiniert werden, um 6 ~ 56 Schaltkreise zu übertragen

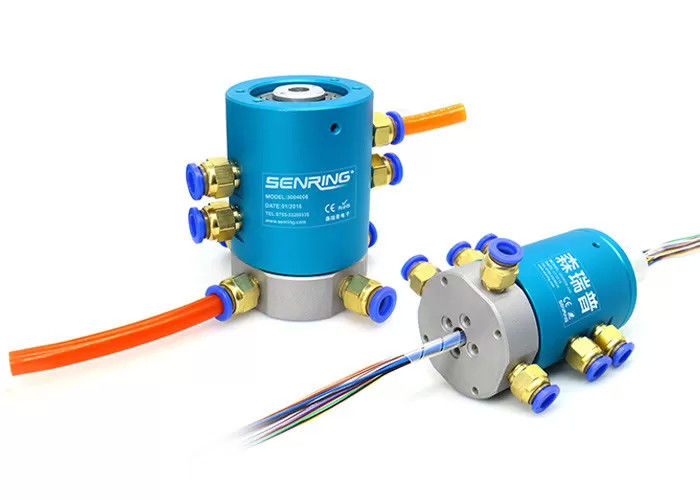

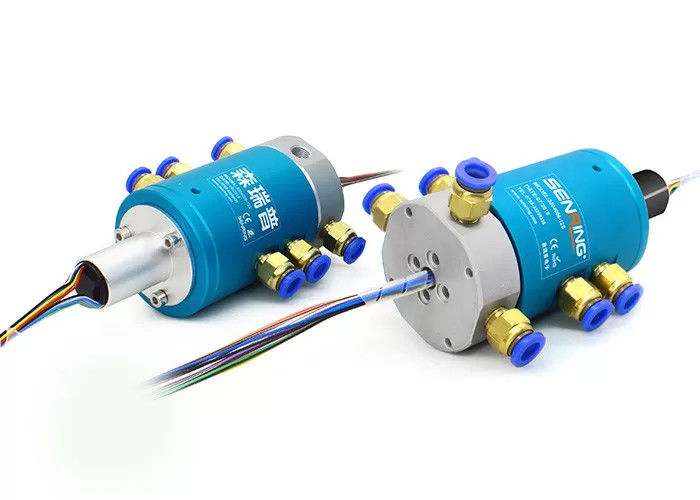

Beschreibung der Pneumatischen Drehverbindung 3004006

Die pneumatische Drehverbindung der SenRing 3004-Serie ist eine 4-Kanal-Drehverbindung, die sich um 360 Grad drehen kann, um 2 Kanäle Druckluft, Dampf, Vakuum und andere Gasmedien zu übertragen.Es unterstützt verschiedene Gasleitungen mit einem Durchmesser von 4 mmDie 3004-Reihe kann nicht nur Gase, sondern auch Mischströme von 2A bis 800A übertragen.Leichtgewicht, kleines Drehmoment und mehrere Gaskanäle, die einander nicht stören.



Eigenschaften von 3004006Pneumatische Drehverbindung

1. Es kann Stromversorgungsleitungen, Signalleitungen, Ethernet, USB, Industriebusse, Steuerungsleitungen, Magnetventile, Induktionsleitungen usw. mischen;

2. Der Standard ist Flanschmontage und Hohlwellenmontage kann angepasst werden;

3Das Medium, durch das sie durchlaufen können, umfaßt Druckluft, Wasserstoff, Stickstoff, gemischte chemische Gase, Dampf, Kühlwasser, heißes Wasser, heißes Öl, Erdöl, Schwefelsäure, Getränke usw.



Technische Spezifikation der Pneumatischen Drehverbindung 3004006

Durchgänge (Gas) 4 Durchgänge
Rohrgröße 6~8mm Rohr, G1/8" Port
Mechanische Daten
Spezifikation. Daten
Arbeitsleben 20 Millionen für Referenten (abhängig von den Arbeitsbedingungen)
Max. Betriebsgeschwindigkeit 250 RPM kontinuierlich, 1000 RPM intermittierend
Arbeiten. -30°C bis 80°C
Arbeitsfeuchtigkeit 0 bis 85% RH
Kontakt zu Materia Edelmetall
Wohnmaterial Aluminiumlegierung
IP-Klasse IP51
Maximal Einsatz
Druck
Positiver Druck 1 MPa, Vakuum -90 kPa
Drehmoment < 0,4 N.m
Elektrische Daten
Spezifikation. Daten
Macht Signal
Spannungsbereich 0~440VAC/VDC 0~440VAC/VDC
Isolationsbeständigkeit Bei einer Leistung von < 500MΩ/300VDC Bei einer Leistung von < 500MΩ/300VDC
Die Spezifikationen für Blei. AWG17# Silberplattiertes Teflondraht AWG22# Silberplattiertes Teflondraht
Längen des Bleitrahtes Standard 250mm (kann angepasst werden)
Isolationsbeständigkeit 500VAC@50Hz,6 Sekunden
Elektrische Geräusche < 0,01Ω



Teil Nr. Beschreibung

4 Durchgänge 4 Kanal Pneumatisches Ethernet Rotationsgelenkschleifring Rohrgröße 6~8mm 0



Zeichnung

4 Durchgänge 4 Kanal Pneumatisches Ethernet Rotationsgelenkschleifring Rohrgröße 6~8mm 1



Standardmodellliste

Modell Durchgänge (Gas) Portgröße Rohrgröße
3004006 4 Durchgänge G1/8" 6 bis 8 mm

Zeichnung
4 Durchgänge 4 Kanal Pneumatisches Ethernet Rotationsgelenkschleifring Rohrgröße 6~8mm 2

Standardmodellliste
Modell Durchgänge (Gas) Portgröße Rohrgröße Signalkreisläufe ((2A) Längen L ((mm)
3004006-06S 4 Durchgänge G1/8" 6 bis 8 mm 6 14
3004006-12S 4 Durchgänge G1/8" 6 bis 8 mm 12 21
3004006-24S 4 Durchgänge G1/8" 6 bis 8 mm 24 35
3004006-36S 4 Durchgänge G1/8" 6 bis 8 mm 36 52.3
3004006-56S 4 Durchgänge G1/8" 6 bis 8 mm 56 82



Zeichnung

4 Durchgänge 4 Kanal Pneumatisches Ethernet Rotationsgelenkschleifring Rohrgröße 6~8mm 3



Standardmodellliste

Modell Durchgänge (Gas) Portgröße Rohrgröße Leistungsschaltkreise ((10A) Signalkreisläufe ((2A) Längen L ((mm)
3004006-06S 4 Passagen G1/8" 6 bis 8 mm 0 6 38
3004006-0610 4 Passagen G1/8" 6 bis 8 mm 6 0 38
3004006-12S 4 Passagen G1/8" 6 bis 8 mm 0 12 55
3004006-0610-06S 4 Passagen G1/8" 6 bis 8 mm 6 6 55
3004006 bis 1210 4 Passagen G1/8" 6 bis 8 mm 12 0 55
3004006-0610-12S 4 Passagen G1/8" 6 bis 8 mm 6 12 71.5
3004006-1210-06S 4 Passagen G1/8" 6 bis 8 mm 12 6 71.5
3004006-18S 4 Passagen G1/8" 6 bis 8 mm 0 18 71.5
3004006 bis 1810 4 Passagen G1/8" 6 bis 8 mm 18 0 71.5
3004006-0610-18S 4 Passagen G1/8" 6 bis 8 mm 6 18 88.5
3004006-24S 4 Passagen G1/8" 6 bis 8 mm 0 24 88.5
3004006-30S 4 Passagen G1/8" 6 bis 8 mm 0 30 106
3004006-36S 4 Passagen G1/8" 6 bis 8 mm 0 36 125
