1 rotierendes gemeinsames 1 Kanal-Gigabit Ethernet+1~56 Kanal-Gigabit Ethernets umkreist Energie-Signal

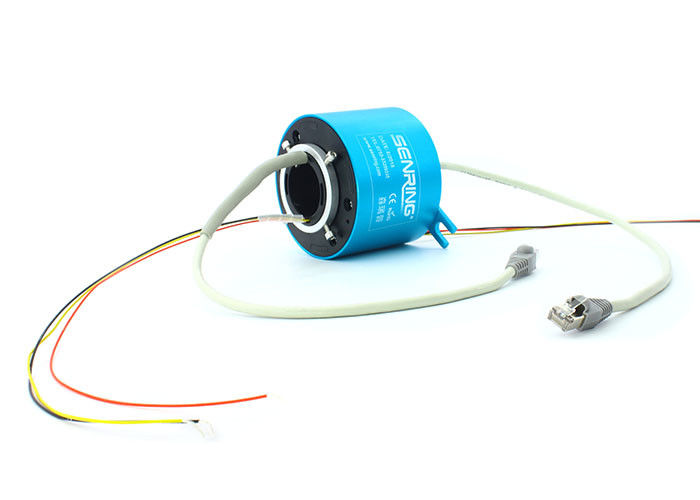

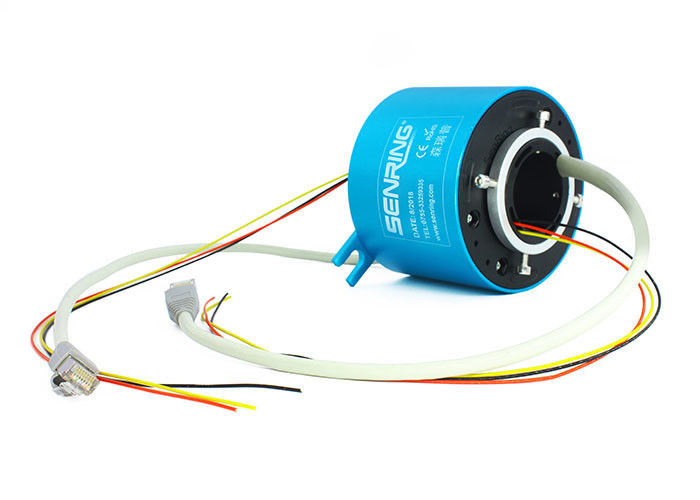

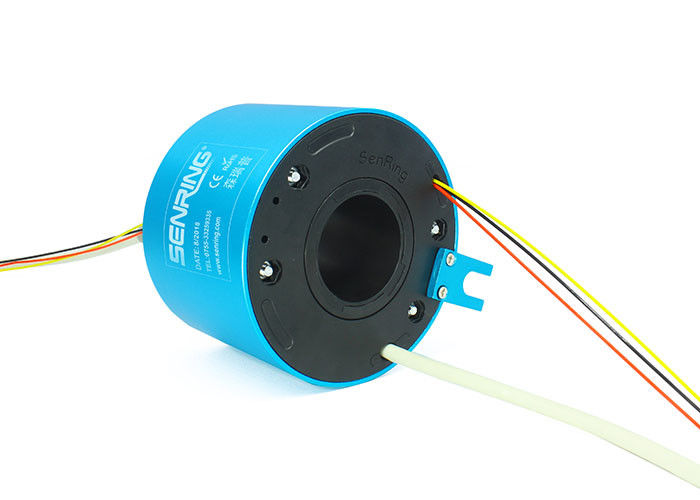

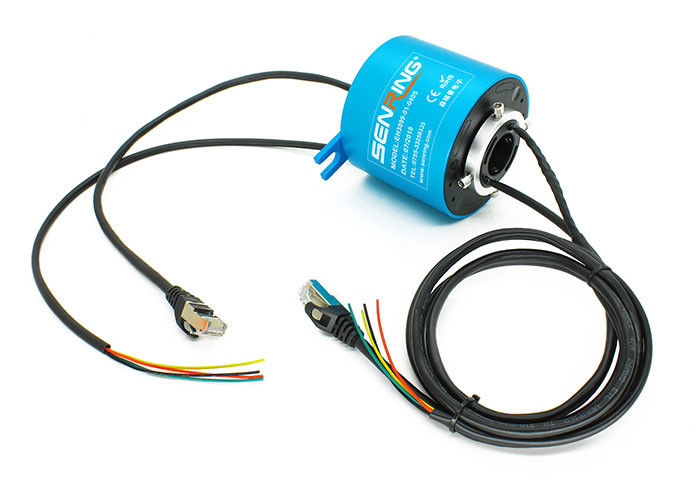

Beschreibung des Schleifrings des Ethernet-EH3899-01
Gigabit Ethernet-Drehgelenk Reihe SENRING EH3899-01, mit integrierter Struktur, Loch 38.1mm, Od 99mm, kann tranmit 1 Kanal Gigabit Ethernet-Signal genau, wenn roating 360°, es kombiniert werden kann, um die Energie mit 1~58 Stromkreisen (gegenwärtiges 2~20A) und USB zu übertragen
Eigenschaften des Schleifrings des Ethernet-EH3899-01
1. Standard-RJ45 männliches Verbindungsstück, weibliches optionales RJ45;
2. Kann 1 Kanal Gigabit Ethernet-Signal ständig übertragen, maximal übertragen Kanäle: 8 Kanäle.
3. Kann kombiniert werden, um die Energie/das Signal mit 1~58 Stromkreisen zu übertragen;
4. Lochgröße 38.1mm, OD99mm;
5. Hauptsächlich verwendet für das Übertragen des Ethernets von 10M, 100M, 1000M BaseT;
6. Mit Vorteilen des zuverlässigen Übertragens, keines Paketverlustes, keines Schnurcodes, der niedrigen Rückflussdämpfung, der niedrigen Einfügungsdämpfung, des etc.
Teilnummernbeschreibung
Zeichnung des Schleifrings des Ethernet-EH3899-01
Vorbildliche Standardliste
| Modell | Energie-/Signalstromkreise nein. | Ethernet-Kanäle nein. | Länge L (Millimeter) | ||
| Signal (0∼2A) | Energie (10A) | Energie (20A) | |||
| EH3899-01-0210 | 0 | 2 | 0 | 1 | 72 |
| EH3899-01-04S | 4 | 0 | 0 | 1 | 72 |
| EH3899-01-0410 | 0 | 4 | 0 | 1 | 72 |
| EH3899-01-0420 | 0 | 0 | 4 | 1 | 72 |
| EH3899-01-10S | 10 | 0 | 0 | 1 | 96 |
| EH3899-01-0210-08S | 8 | 2 | 0 | 1 | 96 |
| EH3899-01-0610-04S | 4 | 6 | 0 | 1 | 96 |
| EH3899-01-16S | 16 | 0 | 0 | 1 | 120 |
| EH3899-01-1610 | 0 | 16 | 0 | 1 | 120 |
| EH3899-01-0410-12S | 12 | 4 | 0 | 1 | 120 |
| EH3899-01-0810-08S | 8 | 8 | 0 | 1 | 120 |
| EH3899-01-22S | 22 | 0 | 0 | 1 | 144 |
| EH3899-01-0410-18S | 18 | 4 | 0 | 1 | 144 |
| EH3899-01-2210 | 0 | 22 | 0 | 1 | 144 |
| EH3899-01-28S | 28 | 0 | 0 | 1 | 168 |
| EH3899-01-40S | 40 | 0 | 0 | 1 | 216 |
| EH3899-01-58S | 58 | 0 | 0 | 1 | 288 |
Umb.
| Ethernet | 1 Kanäle 100M/1000M baseT |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| Verbindungsstücke | RJ45 | |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
|
Spannungsbereich
|
0∼440VAC/VDC | 0∼440VAC/VDC |
|
Isolationswiderstand
|
≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezifikt. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Elektrische Geräusche | <10> | |
| CER-Zertifikat | ja | |
| Körperschall | MIL-STD-810E | |
| Material | RoHS konform | |
FAQ:
1. Was tun wir?
Wir konzentrieren uns auf sich Entwickeln, das Entwerfen, die Herstellung hochwertige Schleifräder und bieten verschiedene Lösungen für drehende Systeme an.
2. Wie wähle ich einen Schleifring?
Richtige Auswahl einer Schleifringlösung erfordert Details über die Betriebsparameter Ihrer Anwendung einschließlich Gesamtstromkreise, Spannung und Ampere pro Stromkreis, Arbeitsgeschwindigkeit und Montageart. Ein guter Ort, zum Ihrer Suche zu beginnen ist mit unseren Standardschleifringen. Wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen.
3. Bieten Sie kundenspezifische Schleifringe an?
Ja wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen. Unsere Ingenieure finden perfekte Lösung für Ihren Bedarf.
