Ethernet-umkreist das rotierende gemeinsame 2 Kanal-Gigabit Ethernet+1~48 Energie/Signal

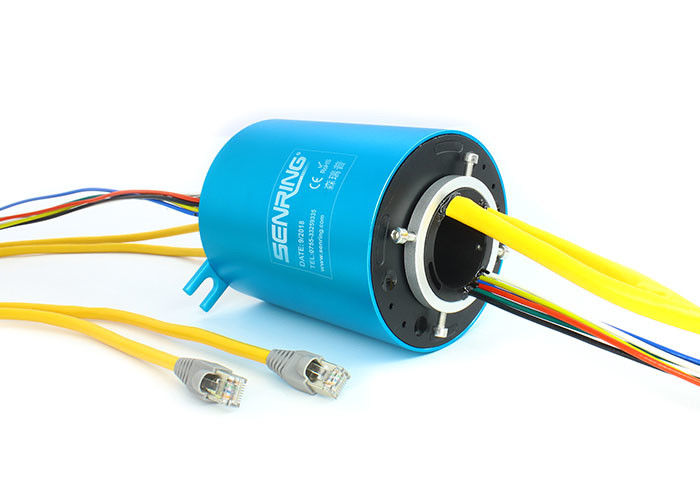

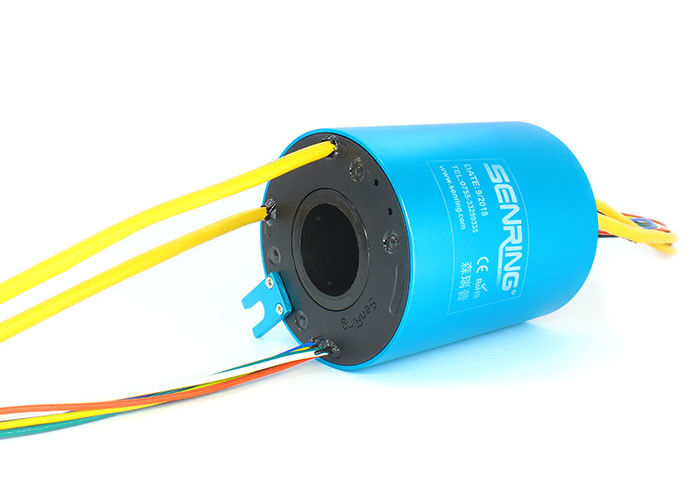

Beschreibung des Schleifrings des Ethernet-EH2586-02
Reihengigabit Ethernets Senring EH2586-02 drehendes Gelenk ist ein leitfähiger Schleifring der integralen Präzision, der 360 Grad drehen kann, um zwei Kanäle von Gigabit Ethernet-Signalen zu übertragen. Der Schleifring hat einen Lochdurchmesser von 25.4mm und einen Außendurchmesser von 86mm. Er kann mischen überträgt 1-26 Kanäle Strom 2-20A und Mischung mit anderen Signalen wie USB und HDMI. Verglichen mit ähnlichen Produkten auf dem Markt, hat er die Vorteile des stabilen Getriebes, keines Paketverlustes, keines Codefehlers, der niedrigen Rückflussdämpfung und der niedrigen Einfügungsdämpfung.
Teilnummernbeschreibung
Zeichnung des Schleifrings des Ethernet-EH2586-02
Eigenschaften des Schleifrings des Ethernet-EH2586-02
1. Standard-RJ45 männliches Verbindungsstück, weibliches optionales RJ45;
2. Kann 2 Kanäle Gigabit Ethernet-Signal ständig übertragen, maximal übertragen Kanäle: 8 Kanäle.
3. Kann kombiniert werden, um die Energie/das Signal mit 1~26 Stromkreisen zu übertragen;
4. Kann mit dem Energiekanal oder dem Gas-Flüssigkeitsdrehgelenk arbeiten;
5. Lochgröße 25.4mm, OD86mm;
6. Hauptsächlich verwendet für das Übertragen des Ethernets von 10M, 100M, 1000M BaseT;
7. Mit Vorteilen des zuverlässigen Übertragens, keines Paketverlustes, keines Schnurcodes, der niedrigen Rückflussdämpfung, der niedrigen Einfügungsdämpfung, des etc.
Technische Spezifikation des Schleifrings des Ethernet-EH2586-02
| Ethernet | 2 Kanäle 100M/1000M baseT |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| Verbindungsstücke | RJ45 | |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezifikt. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Elektrische Geräusche | <10> | |
| CER-Zertifikat | ja | |
| Körperschall | MIL-STD-810E | |
| Material | RoHS konform | |
Vorbildliche Standardliste
| Modell | Energie-/Signalstromkreise nein. | Ethernet-Kanäle nein. | Länge L (Millimeter) | ||
| Signal (0∼2A) | Energie (10A) | Energie (20A) | |||
| EH2586-02-02S | 2 | 0 | 0 | 2 | 96 |
| EH2586-02-0210 | 0 | 2 | 0 | 2 | 96 |
| EH2586-02-08S | 8 | 0 | 0 | 2 | 120 |
| EH2586-02-0810 | 0 | 8 | 0 | 2 | 120 |
| EH2586-02-0410-04S | 4 | 4 | 0 | 2 | 120 |
| EH2586-02-14S | 14 | 0 | 0 | 2 | 144 |
| EH2586-02-1410 | 0 | 14 | 0 | 2 | 144 |
| EH2586-02-20S | 22 | 0 | 0 | 2 | 168 |
| EH2586-02-26S | 26 | 0 | 0 | 2 | 192 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie das Kanalnr. des Ethernets, der Energie und des Signals, besonders an oder mischen Sie andere Signale, pls Kontakt der SenRing-Verkäufer.
Schleifring-Grad-Tabelle des Ethernet-EH2586-02
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Goldgold |
