Ethernet-Beleg Ring Comprises 1 Kanal des Gigabit-Netz-Kabels und vier Kanäle der Stromkabel 10A

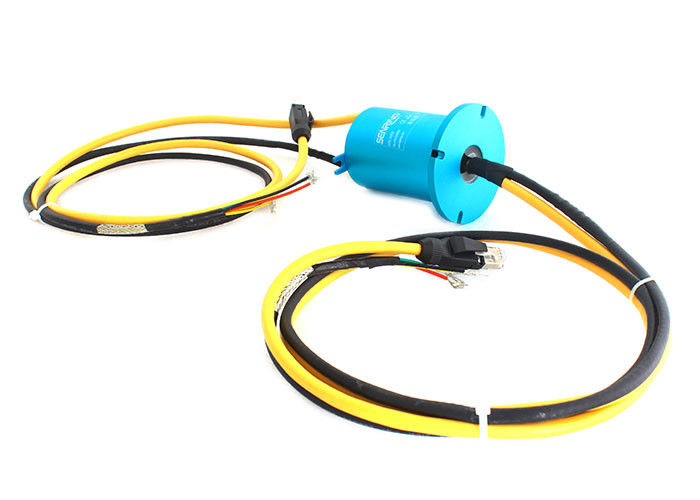

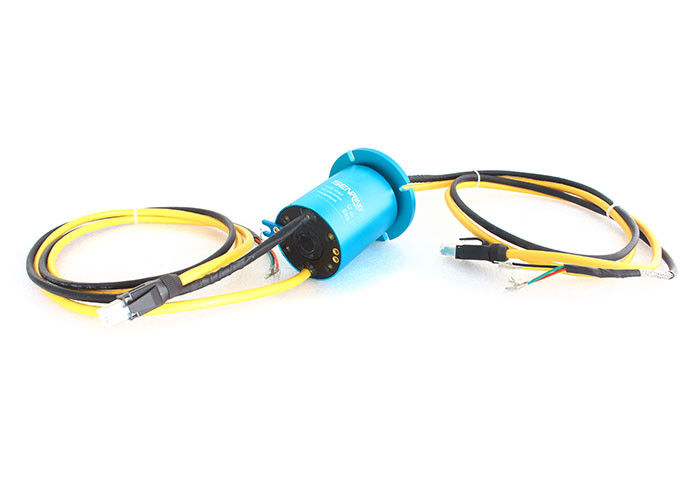

Beschreibung des EM056-18-TM Ethernet-Schleifrings
Reihengigabit Ethernet-Schleifring Senring EM056-18-TM hat einen Außendurchmesser von 56mm und eine Rotorflanschinstallation. Er stützt 4 Kanäle Strom 10A + 1 abgeschirmtes Gigabitnetzkabel mit 8 Kernen, die als Gigabitnetzkabel, Kodiererkabel für Servomotoren, Bussignalkabel wie RS232, RS485 und Signalkabel für Schrittmotoren verwendet werden können. Verglichen mit ähnlichen Produkten auf dem Markt, hat er die Vorteile des stabilen Getriebes, keines Paketverlustes, keines Codefehlers und der niedrigen Rückflussdämpfung.
Eigenschaften des Ethernet-Schleifrings EM056-18-TM
1. Er kommt mit einem Standard-Verbindungsstück RJ45, das für Gebrauch als Kodiererkabel abgeschnitten werden kann.
2. Es überträgt stabil einen Kanal Gigabit Ethernet-Signal und kann mischen überträgt vier Kanäle von 0-10A Stromleitungen.
3. Der Schleifring hat einen Außendurchmesser von 56mm und ist mit Flansch befestigt.
4. Es hat die Vorteile des stabilen Getriebes, keines Paketverlustes, keines Codefehlers, der niedrigen Rückflussdämpfung und der niedrigen Einfügungsdämpfung.

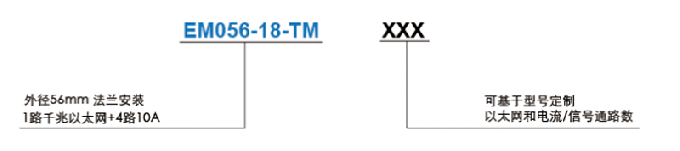

Teilnummernbeschreibung

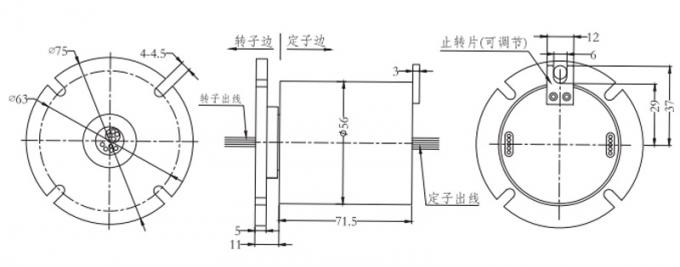

Zeichnung des Ethernet-Schleifrings EM056-18-TM
Technische Spezifikation desReihenschleifrings EM056-18-TM
| Ethernet | 1 Kanäle 100M/1000M baseT |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| Verbindungsstücke | RJ45 | |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
|
Spannungsbereich
|
0∼440VAC/VDC | 0∼440VAC/VDC |
|
Isolationswiderstand
|
≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezifikt. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Elektrische Geräusche | <10> | |
| CER-Zertifikat | ja | |
| Körperschall | MIL-STD-810E | |
| Material | RoHS konform | |
Reihenschleifring Grad-Tabelle EM056-18-TM
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Vergolden - Vergolden |
