Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
EM022
Treten Sie mit uns in Verbindung

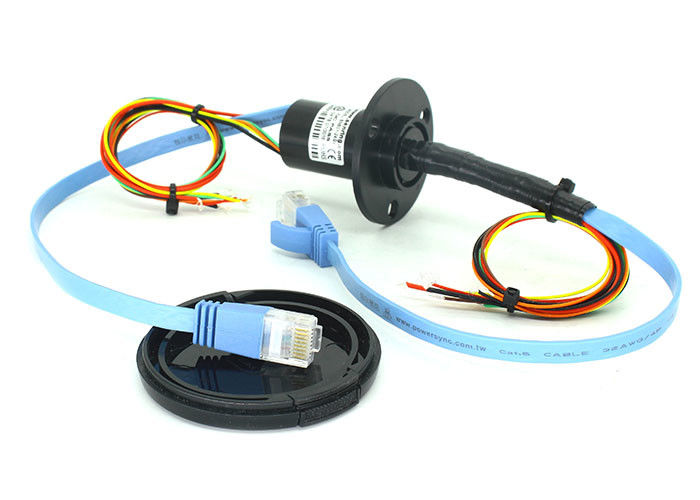

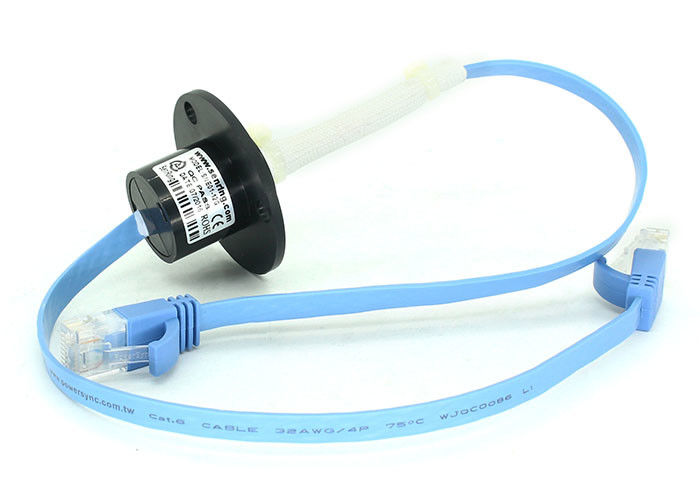

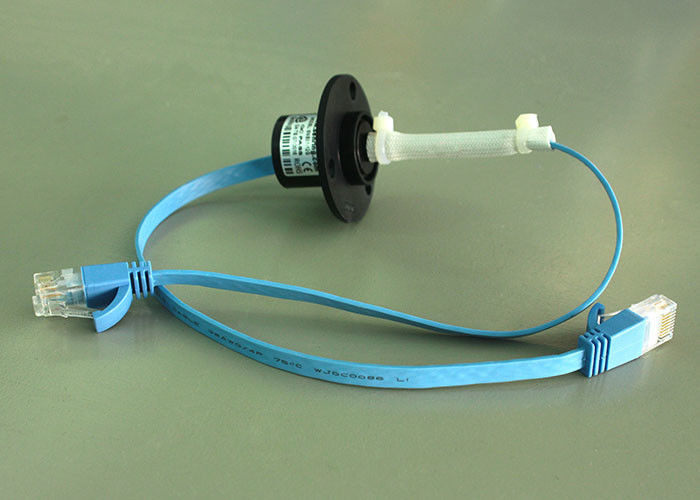

Miniatur-Gigabit Ethernet-Schleifring 1channels 100M/1000M Ethernet +2~16 Stromkreis-Energie/Signal
Beschreibung des Schleifrings des Ethernet-EM022
Reihengigabit Ethernet-Schleifring Senring EM022 ist ein leitfähiger Schleifring der integralen Präzision, der 360 Grad drehen kann, um 1-2 Kanäle von Gigabit Ethernet-Signalen zu übertragen. Der Schleifring ist ohne Löcher fest und hat einen Außendurchmesser von 22mm. Er kann mischen überträgt 1-16 Kanäle Strom 2-20A und Mischung mit anderen Signalen wie USB und HDMI. Verglichen mit ähnlichen Produkten auf dem Markt, hat er die Vorteile des stabilen Getriebes, keines Paketverlustes, keines Codefehlers, der niedrigen Rückflussdämpfung und der niedrigen Einfügungsdämpfung. Er setzt beschichtende Militärtechnologie US mit Edelmetallen und superhard Vergoldenbehandlung ein und hat eine ultra-niedrige BRUSTBEERfehlerrate und ein hohes störsignalisierendes Verhältnis.
Eigenschaften des Ethernet-Schleifrings EM022
1. Standard-RJ45 männliches Verbindungsstück, weibliches optionales RJ45;
2. Kann 1~2 steadilys Signal der Kanäle 100M/1000M Ethernet übertragen;
3. Kann kombiniert werden, um die Energie/das Signal mit 1~16 Stromkreisen zu übertragen;
4. Körper, Od: 22mm;
5. Mit Vorteilen des zuverlässigen Übertragens, keines Paketverlustes, keines Schnurcodes, der niedrigen Rückflussdämpfung, der niedrigen Einfügungsdämpfung, des etc.
6. Mit überziehender Militärtechnologie US und niedrigem BRUSTBEERENfehlerrate- und hohemstörsignalisierendem Verhältnis;
Teilnummernbeschreibung
Zeichnen des Ethernet-Schleifrings EM022
Technische Spezifikation des Schleifrings des Ethernet-EM022
| Ethernet | 1~2 Kanäle 100M/1000M baseT |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| Körperschall | MIL-STD-810E |
| Verbindungsstücke | RJ45 | |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezifikt. | AWG17#Silver-plated Teflondraht | AWG22#Silver-plated Teflondraht |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Elektrische Geräusche | <10> | |
| CER-Zertifikat | ja | |
| Körperschall | MIL-STD-810E | |
| Material | RoHS konform | |
| Material | RoHS konform | |
Vorbildliche Standardliste
| Modell | Energie-/Signalstromkreise nein. | Ethernet-Kanäle nein. | Länge L (Millimeter) | |||
| Signal (2A) | Energie (5A) | Energie (20A) | 100M Ethernet | 1000M Ethernet | ||
| EM022-06 | 0 | 0 | 0 | 1 | 0 | 19 |
| EM022-12 | 6 | 0 | 0 | 1 | 0 | 26 |
| EM022-12V | 0 | 2 | 0 | 1 | 0 | 26 |
| EM022-12G | 0 | 0 | 0 | 0 | 1 | 26 |
| EM022-18 | 12 | 0 | 0 | 1 | 0 | 33 |
| EM022-18V | 6 | 2 | 0 | 1 | 0 | 33 |
| EM022-18X | 2 | 0 | 2 | 1 | 0 | 33 |
| EM022-18G | 6 | 0 | 0 | 0 | 1 | 33 |
| EM022-18GV | 0 | 2 | 0 | 0 | 1 | 33 |
| EM022-24 | 18 | 0 | 0 | 1 | 0 | 40 |
| EM022-24V | 12 | 2 | 0 | 1 | 0 | 40 |
| EM022-24X | 8 | 0 | 2 | 1 | 0 | 40 |
| EM022-24G | 12 | 0 | 0 | 0 | 1 | 40 |
| EM022-24GV | 6 | 2 | 0 | 0 | 1 | 40 |
| EM022-24GX | 2 | 0 | 2 | 0 | 1 | 40 |
| EM022-24GG | 0 | 0 | 0 | 0 | 2 | 40 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie das Kanalnr. des Ethernets, der Energie und des Signals, besonders an oder mischen Sie andere Signale, pls Kontakt der SenRing-Verkäufer.
Schleifring-Grad-Tabelle des Ethernet-EM022
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Goldgold |
