Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
UH50119-01
Treten Sie mit uns in Verbindung
Stromkreis-Energie/Signal des Signal-USB2.0 des Schleifring-1 des Kanal-USB2.0 des Draht-+1~72

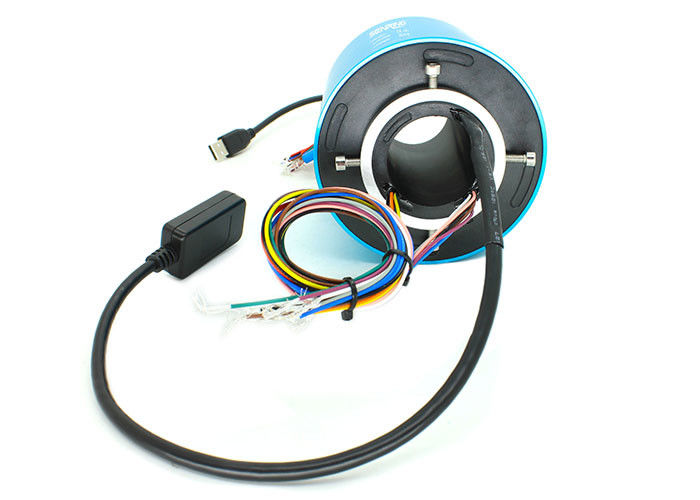

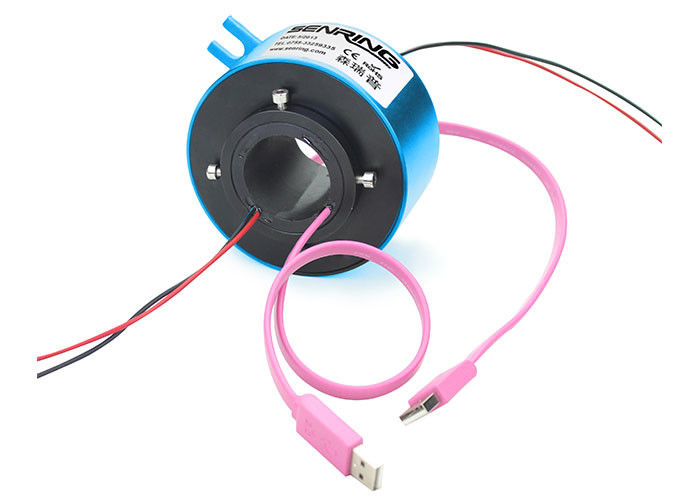

Beschreibung des Schleifrings der Reihe UH50119-01
USB-Drehgelenk Kanäle Reihe 4 SENRINGSenRing UH50119-01, kann 4 Signal der Kanäle USB2.0, wenn drehendes übertragen 360°, zum Stall kombiniert werden kann übertragen die Energie/das Signal sowie IEEE1394 und verschiedenes mit 1~38 Stromkreisen von USB-Signalen. UH50119-01 Kanal der Reihe 4
Eigenschaften des Schleifrings der Reihe UH50119-01
1. können Standard USB-Mann oder -Buchse, besonders angefertigt werden;
2. Kann Stall Signal der Kanäle USB2.0 übertragen 4;
3. Kann kombiniert werden, um die Energie/das Signal mit 1~38 Stromkreisen zu übertragen;
4. Lochgröße 50mm, Od 120mm;
5. Kann zur Sendeleistung und zu den verschiedenen Signalen von IEEE1394, von Ethernet, von USB2.0, von etc. kombiniert werden.
6. Kann kombiniert werden, um mit Energie und den hydraulischen/pneumaic Drehdurchführungen zu arbeiten;
Teilnummernbeschreibung
Zeichnung des Schleifrings der Reihe UH50119-01
Vorbildliche Standardliste
| Modell | Energie-/Signalstromkreise nein. | USB-Kanäle nein. | |||
| Signal (2A) | Energie (5A) | Energie (10A) | USB2.0 | USB3.0 | |
| UH50119-01-02S | 2 | 0 | 0 | 1 | 52 |
| UH50119-01-0210 | 0 | 2 | 0 | 1 | 52 |
| UH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| UH50119-01-08S | 8 | 0 | 0 | 1 | 76 |
| UH50119-01-0810 | 0 | 8 | 0 | 1 | 76 |
| UH50119-01-0210-06S | 6 | 2 | 0 | 1 | 76 |
| UH50119-01-0410-04S | 4 | 4 | 0 | 1 | 76 |
| UH50119-01-14S | 14 | 0 | 0 | 1 | 100 |
| UH50119-01-1410 | 0 | 14 | 0 | 1 | 100 |
| UH50119-01-0410-10S | 10 | 4 | 0 | 1 | 100 |
| UH50119-01-0810-06S | 6 | 8 | 0 | 1 | 100 |
| UH50119-01-20S | 20 | 0 | 0 | 1 | 124 |
| UH50119-01-2010 | 0 | 20 | 0 | 1 | 124 |
| UH50119-01-26S | 26 | 0 | 0 | 1 | 148 |
| UH50119-01-38S | 38 | 0 | 0 | 1 | 196 |
| USB-Kabel | 1 Kanäle USB2.0 | |
| BRUSTBEEREN (Fehlerhäufigkeit) | 10E-11 | |
| Mechanische Daten | ||
| Spezifikt. | Daten | |
| Berufsleben | SenRing-Schleifringe ordnen Tabelle | |
| Drehende Geschwindigkeit | 150RPM | |
| Arbeitstemp. | -30℃∼80℃ | |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT | |
| Kontaktmaterial | siehe Schleifringgradtabelle | |
| Unterkunft des Materials | Aluminiumlegierung | |
| CER-Zertifikat | Ja | |
| Material | RoHS-Zertifikat | |
| Verbindungsstück | USB 2,0 männlich (weibliche optionale) | |
| Einfügungsdämpfung | ≤2db | |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 | |
Tabelle des Grad-uh50119-01
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 400RPM | 20 Millionen | Edelmetall |
| D: industrical | 800RPM | 60 Millionen |
Goldgold
|
FAQ:
1. Was tun wir?
Wir konzentrieren uns auf sich Entwickeln, das Entwerfen, die Herstellung hochwertige Schleifräder und bieten verschiedene Lösungen für drehende Systeme an.
2. Wie wähle ich einen Schleifring?
Richtige Auswahl einer Schleifringlösung erfordert Details über die Betriebsparameter Ihrer Anwendung einschließlich Gesamtstromkreise, Spannung und Ampere pro Stromkreis, Arbeitsgeschwindigkeit und Montageart. Ein guter Ort, zum Ihrer Suche zu beginnen ist mit unseren Standardschleifringen. Wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen.
3. Bieten Sie kundenspezifische Schleifringe an?
Ja wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen. Unsere Ingenieure finden perfekte Lösung für Ihren Bedarf.
