Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
O022-08
Treten Sie mit uns in Verbindung

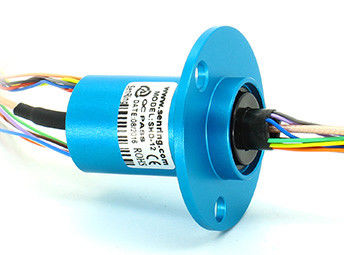

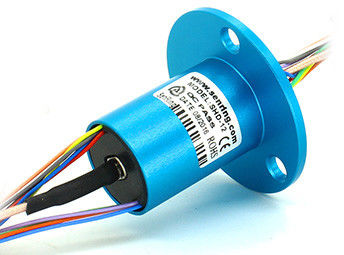

HD-SDI 1080P HD Signal des Schleifring-1 Kanal-1080P HD+8 der Stromkreis-(0~2A)
Beschreibung von o022-08 HD-SDI Schleifring
Die Annahme von USA importierte Komponenten und Hochfrequenzsignalaufbereitungstechnologie, 1 Daten der hohen Geschwindigkeit des Kanals DC~3GHz, verwendet für das Übertragen von 1080P HD signalisiert (abwärts Kompatibilität), kann kombiniert werden, um das Signal mit 8 Stromkreisen zu übertragen.
Vorteile von o022-08 HD-SDI Schleifring:
Stabiles Getriebe
Eigenschaften von o022-08 HD-SDI Schleifring
1. kann Unterstützung DC~3GHz, Stall Signal vedio 1080P HD übertragen;
2. Fest, mit Flansch;
3. Kann kombiniert werden übertragen den Starkstrom und das Signal mit 1~48 Stromkreisen;
4. Nehmen Sie US-Militäroberflächenbehandlung, harte Vergoldenbehandlung, der niedrigen elektrischen Geräusche und des langen Berufslebens sich zu vergewissern an;
5. Typische Anwendung: Sicherheitsüberwachung (HD-Kamera), Mikrowellenantenne, wifi Antenne, etc.
Zeichnung von o022-08 HD-SDI Schleifring
| Frequenzrate | DC-3GHz |
| Einfügungsdämpfungsschwankung | +/-0.05dB |
| Spezifikation | RG405 |
| VSWR | ≤1.3 |
| Widerstand | 50Ω |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | 10millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehende Geschwindigkeit | 250RPM ununterbrochen |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Drehmoment | s0.1N.m; Stromkreise +0.03N.m/6 |
| Einfügungsdämpfung | 0.65dB/1GHz maximal |
| Rückflussdämpfung | -18 dB/1GHz maximal |
| Höchstgeschwindigkeit | 50RPM |
| VSWR-Schwankung | +/--0,05 |
| Art | BNC/F (Wahlen) |
| Elektrische Daten | |
| Spezifikt. | Daten |
| Spannungsbereich | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG26# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 250mm (können besonders angefertigt werden) |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s |
| Elektrische Geräusche | < 0=""> |
| Elektrische Geräusche | < 10m=""> |
| CER-Zertifikat | Ja |
| Unterkunft des Materials | Aluminiumlegierung |
| Material | RoHS konform |
FAQ:
1. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das das Getriebe der Energie und der elektrischen Signale von einem stationären zu einer drehenden Struktur erlaubt. Ein Schleifring kann in jedem elektromechanischen System benutzt werden, das Rotation während Sendeleistung oder Signale erfordert. Er kann mechanische Leistung verbessern, Netzbetrieb vereinfachen und die Schaden-anfälligen Drähte beseitigen, die von den beweglichen Gelenken baumeln.
2. Was tun wir?
Wir konzentrieren uns auf sich Entwickeln, das Entwerfen, die Herstellung hochwertige Schleifräder und bieten verschiedene Lösungen für drehende Systeme an.
3. Wie wähle ich einen Schleifring?
Richtige Auswahl einer Schleifringlösung erfordert Details über die Betriebsparameter Ihrer Anwendung einschließlich Gesamtstromkreise, Spannung und Ampere pro Stromkreis, Arbeitsgeschwindigkeit und Montageart. Ein guter Ort, zum Ihrer Suche zu beginnen ist mit unseren Standardschleifringen. Wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen.
4. Bieten Sie kundenspezifische Schleifringe an?
Ja wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen. Unsere Ingenieure finden die perfekte Lösung für Ihren Bedarf.
