Super dünnes niedriges Drehmoment PWB-Beleg-Ring Thicknesss 20mm und super langes Berufsleben

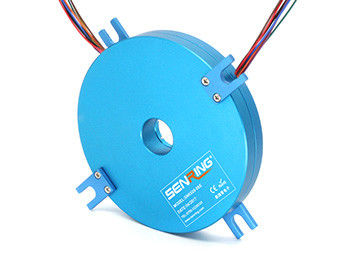

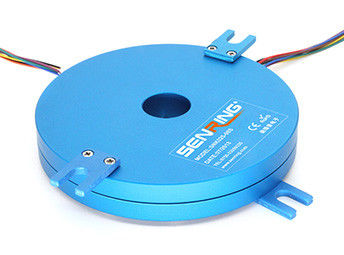

Beschreibung des Schleifrings des Pfannkuchen-k212
Pfannkuchenschleifring Reihe SENRING K212 ist ein super dünner Schleifring, mit Lochgröße 12.7mm, Stärke 20mm, Od-Strecken von 76mm-252mm. Reihe K212 Pfannkuchenschleifring wird hauptsächlich auf jene Geräte mit begrenztem Raum und strengen Grenzen auf Schleifring auf thickn zugetroffen
Vorteil des Schleifrings des Pfannkuchen-k212
1. Überträgt Steuerung und Datensignale
2. Modularbauweise erfüllt spezielle Bedingungen durch ab Lager Produktionstechniken
3. Kundengebundene Konfigurationen für Ihre Anwendung

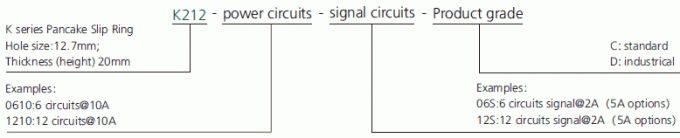

Teilnummernbeschreibung
Zeichnung des Schleifrings des Pfannkuchen-k212
Eigenschaften des Schleifrings des Pfannkuchen-k212
1. Stärke (Höhe) 20mm;
2. Lochgröße 12.7mm, Od 76mm-252mm;
3. Spezielle Hohlraumversiegelungstechnologie u. Edelmetallbürste hohes stablity sicherstellen;
4. Kombiniert werden, um verschiedene Signale wie Hochfrequenzsignale, können Steuersignale und Videosignale, usw. zu übertragen;
5. Ausgezeichnete übertragende und drehende Leistung;
6. Niedriges Drehmoment, niedrige Reibung, niedrige elektrische Geräusche und super langes Berufsleben;
Vorbildliche Standardliste
| Modell | signal/5A | 10A | 20A | Od (Millimeter) |
| K212-02S | 2 | 0 | 0 | 76 |
| K212-0210 | 0 | 2 | 0 | 76 |
| K212-0210-02S | 2 | 2 | 0 | 92 |
| K212-0410 | 0 | 4 | 0 | 92 |
| K212-06S | 6 | 0 | 0 | 108 |
| K212-0610 | 0 | 6 | 0 | 108 |
| K212-0620 | 0 | 0 | 6 | 108 |
| K212-0210-04S | 4 | 2 | 0 | 108 |
| K212-12S | 12 | 0 | 0 | 156 |
| K212-1210 | 0 | 12 | 0 | 156 |
| K212-1220 | 0 | 0 | 12 | 156 |
| K212-0610-06S | 6 | 6 | 0 | 156 |
| K212-0620-06S | 6 | 0 | 6 | 156 |
| K212-18S | 18 | 0 | 0 | 204 |
| K212-1810 | 0 | 18 | 0 | 204 |
| K212-0610-12S | 12 | 6 | 0 | 204 |
| K212-1210-06S | 6 | 12 | 0 | 204 |
| K212-0810-10S | 10 | 8 | 0 | 204 |
| K212-24S | 24 | 0 | 0 | 252 |
| K212-2410 | 0 | 24 | 0 | 252 |
| K212-0610-18S | 18 | 6 | 0 | 252 |
| K212-1210-12S | 12 | 12 | 0 | 252 |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben (Hinweis) | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼240VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 | |
Beleg Ring Grade Table des Pfannkuchen-k212
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 60RPM | Revolutionen mit 3 Millionen | Edelmetall |
| D: industrical | 200RPM | Revolutionen mit 10 Millionen |
Goldgold
|
