2 Rohr-hohle Wellen-Standardgröße 50mm der Durchgangs-Höhlen-Wellen-Drehdurchführungs-Unterstützungs6~8mm

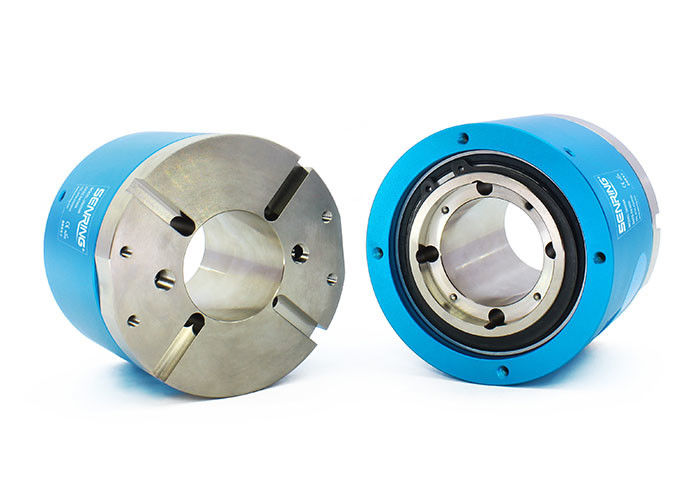

Beschreibung des hohlen Schleifrings der Wellen-3502006
Höhlen-Wellen-Drehdurchführungen Durchgang SENRING 2, die 3502006 Reihe 2 in 2 heraus hohler gebohrter Drehdurchführung, hohle Wellenstandardgröße 50mm, andere hohle Wellengrößen ist, können besonders angefertigt werden.
Technische Spezifikation des hohlen Schleifrings der Wellen-3502006
| Durchgänge (Gas) | 2 Durchgänge |
| Rohr-Größe | 6~8mm Rohr, G1/8“; Hafen |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Funktionierendruck | Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (kann besonders angefertigt werden) |
|
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
Eigenschaften des hohlen Schleifrings der Wellen-3502006
1. Kann mit dem Parallelgreifer installiert sein, um sich zusammen zu drehen;
2. Stützübertragende Mischenergie und -signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe… usw.;
3. 360° überträgt Druckluft, Dampf, Vakuum, Unterdruck, Überdruck… usw.;
4. Max. Pressure: 1Mpa (Vakuum: -100kPa, Hochdruck kann besonders angefertigt werden);
5. “ Hafen Unterstützung 2 G1/8 für 6~8mm Rohre;
6. Hohle Wellenstandardgröße 50mm.
Teilnummernbeschreibung
Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3502006 | 2 Durchgänge | G1/8“ | 6∼8mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Energie-Stromkreise (10A) | Signal-Stromkreise (5A) | Länge L (Millimeter) |
| 3502006-1205 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 12 | 74 |
| 3502006-1210 | 2 Durchgänge | G1/8“ | 6∼8mm | 12 | 0 | 74 |
| 3502006-1805 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 18 | 100 |
| 3502006-1810 | 2 Durchgänge | G1/8“ | 6∼8mm | 18 | 0 | 100 |
| 3502006-2405 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 24 | 124 |
| 3502006-2410 | 2 Durchgänge | G1/8“ | 6∼8mm | 24 | 0 | 124 |
FAQ:
1. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das das Getriebe der Energie und der elektrischen Signale von einem stationären zu einer drehenden Struktur erlaubt. Ein Schleifring kann in jedem elektromechanischen System benutzt werden, das Rotation während Sendeleistung oder Signale erfordert. Er kann mechanische Leistung verbessern, Netzbetrieb vereinfachen und die Schaden-anfälligen Drähte beseitigen, die von den beweglichen Gelenken baumeln.
2. Was tun wir?
Wir konzentrieren uns auf sich Entwickeln, das Entwerfen, die Herstellung hochwertige Schleifräder und bieten verschiedene Lösungen für drehende Systeme an.
3. Bieten Sie kundenspezifische Schleifringe an?
Ja wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen. Unsere Ingenieure finden die perfekte Lösung für Ihren Bedarf.
