Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
3404004
Treten Sie mit uns in Verbindung
4 Rohr-hohle Wellen-Standardgröße 20mm der Durchgangs-Höhlen-Wellen-Drehdurchführungs-M5 der Unterstützungs4~6mm

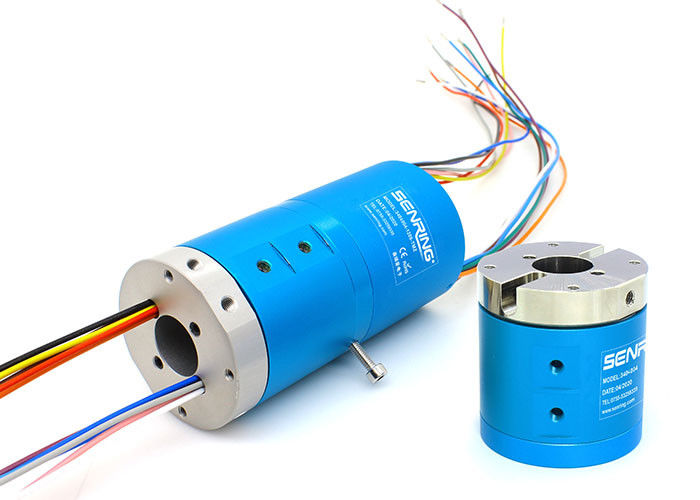

Beschreibung des hohlen Schleifrings der Wellen-3404004
Höhlen-Wellen-Drehdurchführungen Durchgang SENRING 4, die 3404004 Reihe 4 in 4 heraus hohler gebohrter Drehdurchführung, hohle Wellenstandardgröße 20mm, andere hohle Wellengrößen ist, können besonders angefertigt werden.
Was ist ein Schleifring auf einer Welle?
Der Schleifring reitet entlang einen Mittelschaft und sitzt auf einer Grundplatte. Die Grundplatte oder der Berg wird stationär gehalten und die Welle dreht sich in die Mitte. Dieses lässt den Schleifring Macht von einem stationären System auf eine 360-Grad-drehende Einheit übertragen und schließt den Stromkreis ab.
Technische Spezifikation des hohlen Schleifrings der Wellen-3404004
| Durchgänge (Gas) | 4 Durchgänge |
| Rohr-Größe | 4~6mm Rohr, M5quot; Hafen |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Funktionierendruck | Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (kann besonders angefertigt werden) |
|
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
Eigenschaften des hohlen Schleifrings der Wellen-3404004
1. Kann mit dem Parallelgreifer installiert sein, um sich zusammen zu drehen;
2. Stützübertragende Mischenergie und -signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe… usw.;
3. 360° überträgt Druckluft, Dampf, Vakuum, Unterdruck, Überdruck… usw.;
4. Max. Pressure: 1Mpa (Vakuum: -100kPa, Hochdruck kann besonders angefertigt werden);
5. Hafen M5 der Unterstützungs 4 für 4~6mm Rohre;
6. Hohle Wellenstandardgröße 20mm.
Teilnummernbeschreibung

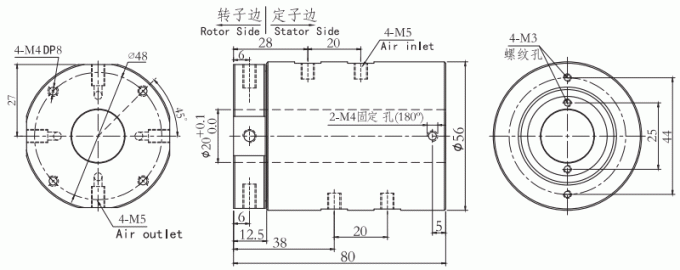

Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3404004 | 4 Durchgänge | M5 | 4∼6mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Energie/Signal (5A/10A) | Länge L (Millimeter) |
| 3404004-0605 | 4 Durchgänge | M5 | 4∼6mm | 6 | 34,5 |
| 3404004-1205 | 4 Durchgänge | M5 | 4∼6mm | 12 | 57,5 |
FAQ:
1. Sind Sie eine Fabrik oder eine Handelsgesellschaft?
: Wir sind eine Berufsmanufaktur mit hochrangigem r- u. d-Team.
2. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das das Getriebe der Energie und der elektrischen Signale von einem stationären zu einer drehenden Struktur erlaubt. Ein Schleifring kann in jedem elektromechanischen System benutzt werden, das Rotation während Sendeleistung oder Signale erfordert. Er kann mechanische Leistung verbessern, Netzbetrieb vereinfachen und die Schaden-anfälligen Drähte beseitigen, die von den beweglichen Gelenken baumeln.
3. Bieten Sie kundenspezifische Schleifringe an?
Ja wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen. Unsere Ingenieure finden die perfekte Lösung für Ihren Bedarf.
