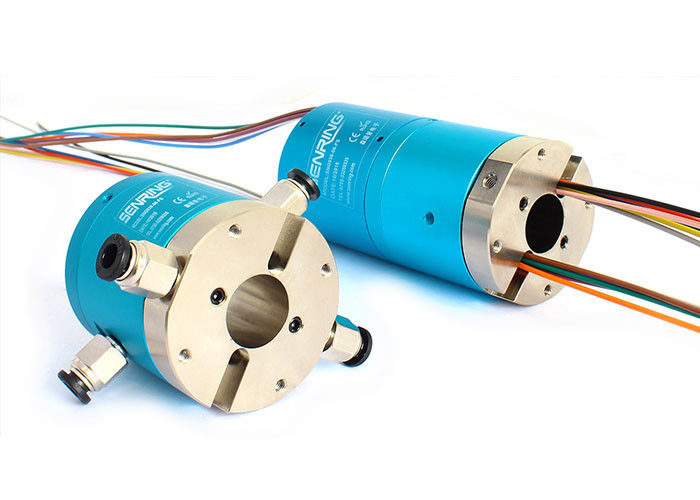

Zwei Durchgangs-Höhlen-Wellen-Drehdurchführungen können die elektrische Übertragung kombinieren
Beschreibung des hohlen Schleifrings der Wellen-3402004
Höhlen-Wellen-Drehdurchführungen Durchgang SENRING zwei, die 3402004 Reihe 2 in 2 heraus hohler gebohrter Drehdurchführung, hohle Wellenstandardgröße 20mm, andere hohle Wellengröße ist, können besonders angefertigt werden.
Wahl:
1. Stromkreise, gegenwärtig und Spannung.
2. Arbeitsgeschwindigkeit.
3. Anschlussleitungslänge.
4. Installationsmethode und Anschlussleitungsausgangsrichtung.
5. Unterkunft von Materialien und von Kontaktmaterialien.
6. Od, Identifikation und Länge.
7. ist Verbindungsstück optional.
Technische Spezifikation des hohlen Schleifrings der Wellen-3402004
| Durchgänge (Gas) | 2 Durchgänge |
| Rohr-Größe | 4~6mm Rohr, M5quot; Hafen |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Funktionierendruck | Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (kann besonders angefertigt werden) |
|
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
Eigenschaften des hohlen Schleifrings der Wellen-3402004
1. Kann mit dem Parallelgreifer installiert sein, um sich zusammen zu drehen;
2. Stützübertragende Mischenergie und -signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe… usw.;
3. 360° überträgt Druckluft, Dampf, Vakuum, Unterdruck, Überdruck… usw.;
4. Max. Pressure: 1Mpa (Vakuum: -100kPa, Hochdruck kann besonders angefertigt werden);
5. Hafen M5 der Unterstützungs 2 für 4~6mm Rohre;
6. Hohle Wellenstandardgröße 20mm.
Teilnummernbeschreibung
Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3402004 | 2 Durchgänge | M5 | 4∼6mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Energie/Signal (5A/10A) | Länge L (Millimeter) |
| 3402004-0605 | 2 Durchgänge | M5 | 4∼6mm | 6 | 34,5 |
| 3402004-1205 | 2 Durchgänge | M5 | 4∼6mm | 12 | 52,5 |
