Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
3304006
Treten Sie mit uns in Verbindung

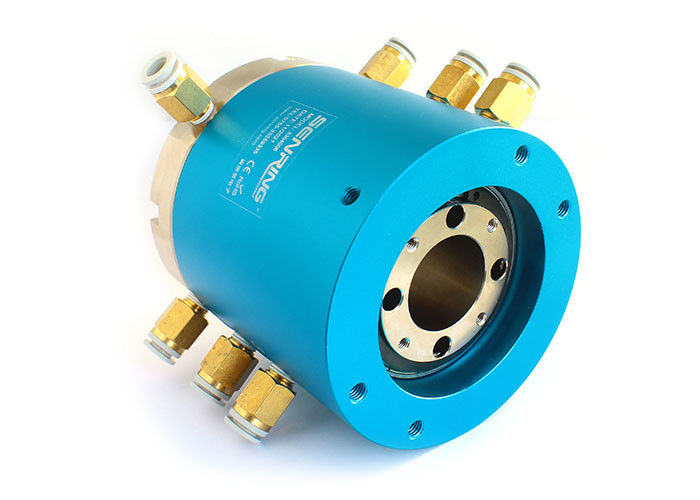

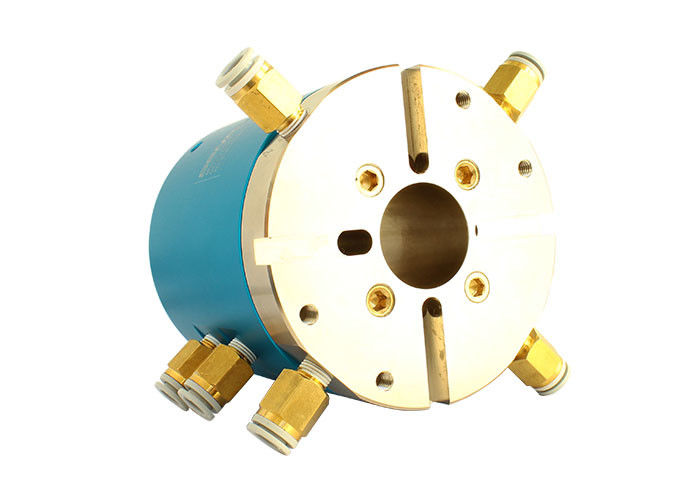

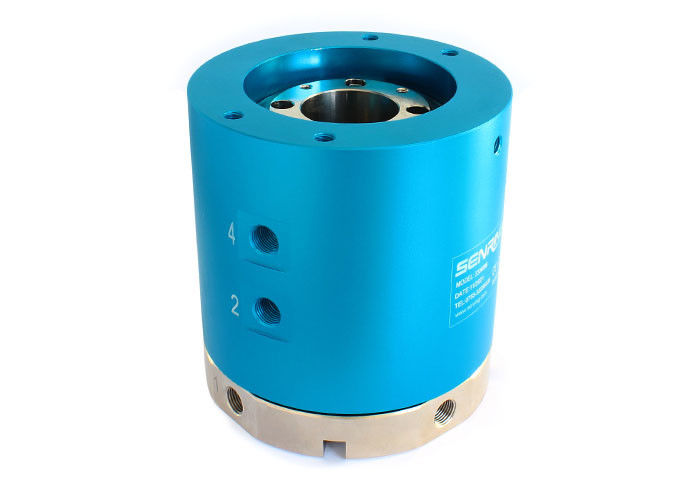

30mm hohler pneumatischer und elektrischer Beleg Ring Rotating Connector
Beschreibung des hohlen Schleifrings der Wellen-3304006
Das Senring das pneumatische Drehgelenk mit 3304006 Reihen ist ein pneumatischer und elektrischer Schleifring des 30mm Durchloch-Doppel-durchganges, der 360 Grad drehen kann, um Druckluft vier, Vakuum und andere Gasmedien zu übertragen unabhängige. Es stützt verschiedene Größen von Luftrohren wie 4mm, 6mm und 8mm. Der 3304006 Reihenrotierende pneumatische und elektrische Schleifring kann, Gas nicht nur übertragen aber mischt auch Getriebe des elektrischen Stroms.
Eigenschaften des hohlen Schleifrings der Wellen-3304006
Optionale reine Gasschleifringe oder hybride Schleifringe, die Stromleitungen, Bus-Leitungen, Ethernet, Steuerleitungen, Solenoiden, Abfragungslinien und aus anderen Komponenten für pneumatische und elektrische Integration bestehen. Die Mitte des pneumatischen und elektrischen Schleifrings hat 30 Durchlöcher, die durch die drehende Welle überschreiten können. Die Medien, die überschreiten kann durch, umfassen Druckluft, Stickstoff, chemisches Mischgas, Kühlwasser, etc.
Technische Spezifikation des hohlen Schleifrings der Wellen-3304006
| Durchgänge (Gas) | 4 Durchgänge |
| Rohr-Größe | 6~8mm Rohr, " Hafen G1/8 |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Funktionierendruck | Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (kann besonders angefertigt werden) |
|
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |

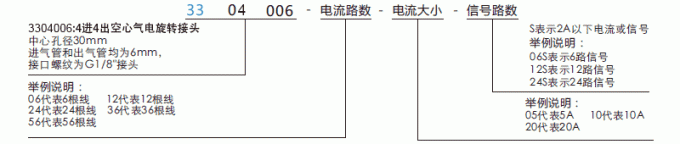

Teilnummernbeschreibung

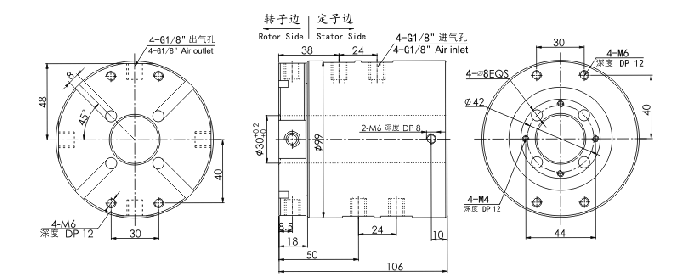

Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3304006 | 4 Durchgänge | G1/8“ | 6~8mm |
FAQ:
1. Sind Sie eine Fabrik oder eine Handelsgesellschaft?
: Wir sind eine Berufsmanufaktur mit hochrangigem r- u. d-Team.
2. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das das Getriebe der Energie und der elektrischen Signale von einem stationären zu einer drehenden Struktur erlaubt. Ein Schleifring kann in jedem elektromechanischen System benutzt werden, das Rotation während Sendeleistung oder Signale erfordert. Er kann mechanische Leistung verbessern, Netzbetrieb vereinfachen und die Schaden-anfälligen Drähte beseitigen, die von den beweglichen Gelenken baumeln.
3. Bieten Sie kundenspezifische Schleifringe an?
Ja wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen. Unsere Ingenieure finden die perfekte Lösung für Ihren Bedarf.
