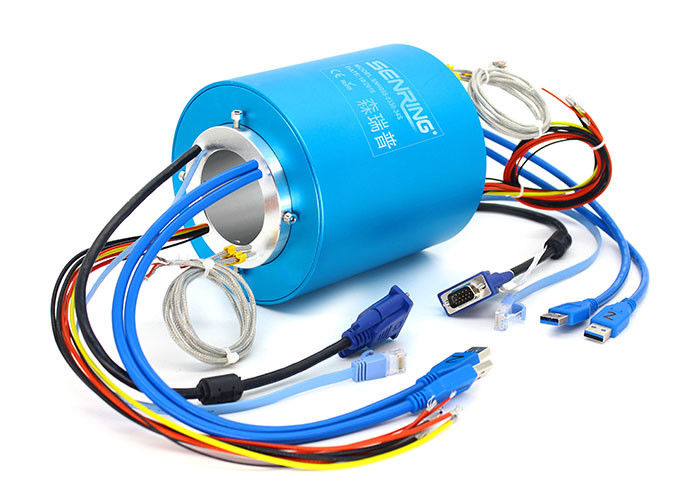

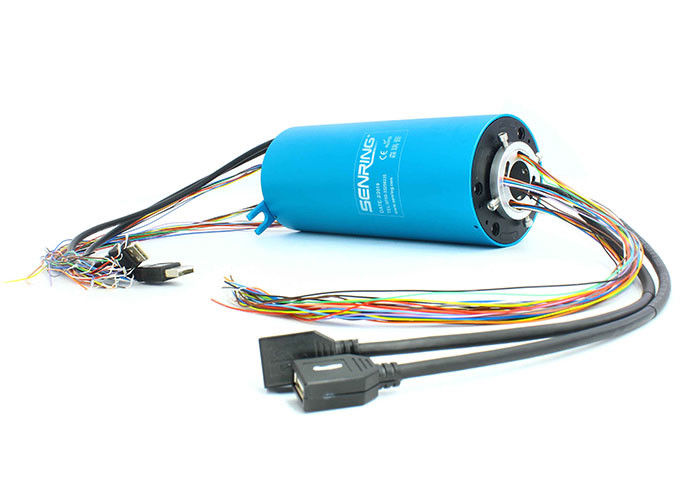

Industrielle Bus-Signal-Beleg-Ring Hole Size 50mm maximale 96 Stromkreise Ods 130mm
Beschreibung des Schleifrings des Signal-BH50130
Starker und schwacher des elektrischen Signals Schleifring der Reihe BH50130 ist eine kundengebundene Schleifring-Reihe mit einer 50mm Öffnung und einem 130mm Außendurchmesser. Abgesehen von der örtlich festgelegten Öffnung und dem Außendurchmesser können Signalarten besonders angefertigt werden. Der Schleifring der Reihe BH50130 kann Strom 2A/5A/10A/30A durch 360 Grad Rotation nicht nur übertragen aber auch verschiedene Signale wie HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, Profibus-Bussignal, etc. stabil und genau übertragen. Die Höchstzahl von den Stromkreisen, die BH50130 zugelassen werden, ist 96. Wenn die tatsächliche Anzahl von den erforderten Stromkreisen 96 übersteigt, treten Sie bitte mit technischem Personal SENRING für Kundenbezogenheit in Verbindung.
Eigenschaften des Schleifrings des Signal-BH50130
1. Lochgröße 50mm, Od 130mm, Maximum 96 Stromkreise;
2. übertragen Sie genau Hochgeschwindigkeitsdaten
3. übertragen Sie stabil alle Arten Signale, wie RS-232, RS-485, RS-422, VGA, etc.;
4. übertragen Sie genau alle Arten industrielle Bussignale, wie Profibus, LonWorks, CanBus, DeviceNet und ControlNet;
5. übertragen Sie mehrdeutige Zeichen, wie USB, HDMI, 1000M Ethernet, Faseroptik-, VGA, DVI, Koaxial-Rf (Hochfrequenz), usw.;
| Stromkreise nein. | 2~96circuits (hängt vom Modell) ab |
| Nennspannung | 0~440 VDC/VAC |
| Unterkunft des Materials | AL-Legierung |
| Berufsleben | > 80 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Elektrische Geräusche | <10m> |
| Durchschlagsfestigkeit | 800VDC@50Hz |
| Durchschlagsfestigkeit | 1000MΩ@600VDC |
| Arbeitstemp. | -40℃ | 80°C |
| Körperschall | MIL-STD-810E |
| Gegenwärtig | Signal (2A), 10A/circuit |
| max. drehende Geschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Drehmoment | 0.1N.m; Draht +0.03N.m/6 |
| Kontakt-Material | Edelmetall: Goldlegierung |
| Durchgangswiderstand | <20m> |
| Anschlussleitungs-spezielles. | UL Teflon@Awg22, Awg16 |
| Anschlussleitungslänge | 300mm |
| IP-Grad | IP51 |
| Arbeits-Feuchtigkeit | 10% | 85% RELATIVE FEUCHTIGKEIT |
| CER-Zertifikat | JA |
| Material | RoHS konform |
F - 100M Ethernet (10, 100 BaseT Ethernet) - RJ45 (4circuits)
E - 1000M Ethernet (1000 BaseT-Ethernet) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-Vor) (4circuits)
C - Canbus (Canbus - 4-Pin D-Vor) (4circuits)
D - Gerät-Netz - 5 Pin Micro Change (5 Stromkreise)
T - Steuernetz - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Servobewegungskodierersignal (8circuits)
E1 - Industrielles Ethernet (9circuits)
Wie wähle ich einen Schleifring?
Richtige Auswahl einer Schleifringlösung erfordert Details über die Betriebsparameter Ihrer Anwendung einschließlich Gesamtstromkreise, Spannung und Ampere pro Stromkreis, Arbeitsgeschwindigkeit und Montageart. Wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen.
