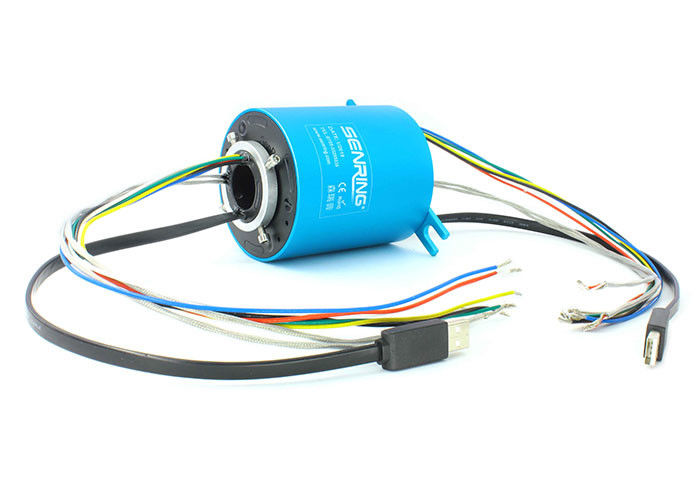

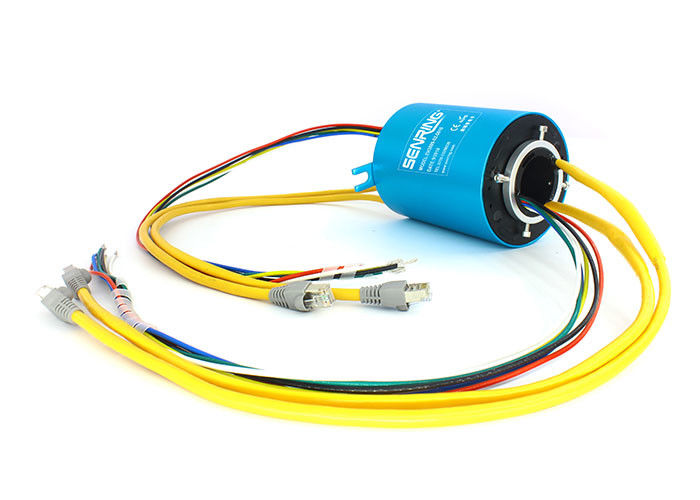

drehender HochgeschwindigkeitsSchleifring SENRING des Signal-110v technisch

drehender HochgeschwindigkeitsSchleifring SENRING des Signal-110v technisch

Schleifring des Signal-110v

SENRING-Signal-Schleifring

Drehender Schleifring SENRING

Herkunftsort:

China

Markenname:

senring

Zertifizierung:

CE, ISO9001

Modellnummer:

BH38119

Treten Sie mit uns in Verbindung

Fordern Sie ein Zitat
Produkt-Details
Produktname:
Industrieller kundengebundener Signal-Schleifring
Stromkreise nein.:
2~168circuits (hängt vom Modell) ab
Arbeitstemp.:
-40℃ | 80°C
Unterkunft des Materials:
Al-Legierung
Nennspannung:
0~440 VDC/VAC
Körperschall:
MIL-STD-810E
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
Verhandelbar
Zahlungsbedingungen
T/T, L/C
Produkt-Beschreibung

Industrielle kundengebundene Signal-Beleg-Ring Hole Size 38.1mm maximale 168 Stromkreise Ods 119mm

Beschreibung des Schleifrings des Signal-BH38119

Starker und schwacher des elektrischen Signals Schleifring der Reihe BH38119 ist eine kundengebundene Schleifring-Reihe mit einer 50mm Öffnung und einem 119mm Außendurchmesser. Abgesehen von der örtlich festgelegten Öffnung und dem Außendurchmesser können Signalarten besonders angefertigt werden. Der Schleifring der Reihe BH38119 kann Strom 2A/5A/10A/30A durch 360 Grad Rotation nicht nur übertragen aber auch verschiedene Signale wie HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, Profibus-Bussignal, etc. stabil und genau übertragen. Die Höchstzahl von Stromkreisen für BH38119 ist 168, die die meisten Bedingungen erfüllen können. Wenn die tatsächliche Anzahl von den erforderten Stromkreisen mehr ist, treten Sie bitte mit technischem Personal SENRING für Kundenbezogenheit in Verbindung.

Eigenschaften des Schleifrings des Signal-BH38119

1. Lochgröße 38.1mm, Od 119mm, Maximum 168 Stromkreise;

2. übertragen Sie genau Hochgeschwindigkeitsdaten

3. übertragen Sie stabil alle Arten Signale, wie RS-232, RS-485, RS-422, VGA, etc.;

4. übertragen Sie stabil alle Arten Signale, wie Profibus, LonWorks, CanBus, DeviceNet, ControlNet, etc.;

5. übertragen Sie mehrdeutige Zeichen, wie USB, HDMI, 1000M Ethernet, Faseroptik-, VGA, DVI, Koaxial-Rf (Hochfrequenz), usw.;

6. übertragen Sie stabil Ethernet-Daten (10M/100M/1000M BaseT);

Technische Spezifikation des Schleifrings des Signal-BH38119
Stromkreise nein. 2~168circuits (hängt vom Modell) ab
Nennspannung 0~690 VDC/VAC
Unterkunft des Materials AL-Legierung
Berufsleben > 80 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab
Elektrische Geräusche <10m>
Durchschlagsfestigkeit 800VDC@50Hz
Durchschlagsfestigkeit 1000MΩ@600VDC
Arbeitstemp. -40℃ | 80°C
Körperschall MIL-STD-810E
Gegenwärtig Signal (2A), 10A/circuit
max. drehende Geschwindigkeit 250RPM ununterbrochen, 1000RPM stoßweise
Drehmoment 0.1N.m; Draht +0.03N.m/6
Kontakt-Material Edelmetall: Goldlegierung
Durchgangswiderstand <20m>
Anschlussleitungs-spezielles. UL Teflon@Awg22, Awg16
Anschlussleitungslänge 300mm
IP-Grad IP51
Arbeits-Feuchtigkeit 10% | 85% RELATIVE FEUCHTIGKEIT
CER-Zertifikat JA
Material RoHS konform
Teilnummernbeschreibung
drehender HochgeschwindigkeitsSchleifring SENRING des Signal-110v technisch 0
Code-Liste der Signal-Art

F - 100M Ethernet (10, 100 BaseT Ethernet) - RJ45 (4circuits)

E - 1000M Ethernet (1000 BaseT-Ethernet) - RJ45 (9circuits)

P - Profibus (Profibus - 4-Pin D-Vor) (4circuits)

C - Canbus (Canbus - 4-Pin D-Vor) (4circuits)

D - Gerät-Netz - 5 Pin Micro Change (5 Stromkreise)

T - Steuernetz - 75 Ω BNC (4circuits)

V - VGA (9circuits)

U - USB 2,0 (5circuits)

R - RS485 (3circuits)

R1 - RS422 (5circuits)

R2 - RS232 (10circuits)

B - Servobewegungskodierersignal (8circuits)

E1 - Industrielles Ethernet (9circuits)

Zeichnung
drehender HochgeschwindigkeitsSchleifring SENRING des Signal-110v technisch 1
Nutzen
  • Überträgt Steuerung und Datensignale
  • Faserbürstentechnologie liefert wartungsfreie Operation (keine Schmierung erfordert)
  • Modularbauweise erfüllt spezielle Bedingungen durch ab Lager Produktionstechniken
  • Kundengebundene Konfigurationen für Ihre Anwendung
  • Schneller Versand
