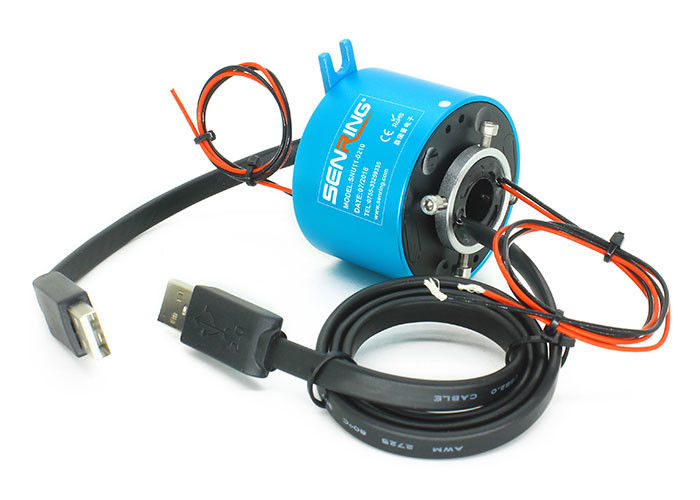

Industrielle Bus-Beleg-Ring Hole Size 12.7mm maximale 96 Stromkreise Ods 86mm
Beschreibung des Schleifrings des Signal-BH1286
Starker und schwacher des elektrischen Signals Schleifring der Reihe BH1286 ist ein kundengebundener Schleifring mit einer 12.7mm Öffnung, die Strom 2A/5A/10A/30A durch 360 Grad Rotation nicht nur übertragen kann, aber fertigt auch (stabiles und genaues) Getriebe von verschiedenen Signalen wie HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, Profibus-Bussignal, etc. besonders an. Er kann in jedem möglichem Gerät verwendet werden, das Rotation 360° und Getriebe von verschiedenen Steuersignalen erfordert.
Eigenschaften des Schleifrings des Signal-BH1286
1. Lochgröße 12.7mm, Od 86mm, Maximum 96 Stromkreise;
2. Kann Hochgeschwindigkeitsdaten ohne Fehler übertragen;
3. Übertragen Sie stabil verschiedene Signale wie RS-232, RS-485, RS-422, VGA;
4. Übertragen Sie stabil verschiedene Bussignale wie Profibus, LonWorks, CanBus, DeviceNet, ControlNet;
5. Gemischtes Getriebe von USB, HDMI, Gigabit Ethernet, Faser, VGA, DVI, Koaxial-(Hochfrequenz) Signale Rfs;
6. Übertragen Sie stabil Daten des Ethernets (10M/100M/1000M BaseT).
| Stromkreise nein. | 2~96circuits (hängt vom Modell) ab |
| Nennspannung | 0~440 VDC/VAC |
| Unterkunft des Materials | AL-Legierung |
| Berufsleben | > 80 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Elektrische Geräusche | <10m> |
| Durchschlagsfestigkeit | 800VDC@50Hz |
| Durchschlagsfestigkeit | 1000MΩ@600VDC |
| Arbeitstemp. | -40℃ | 80°C |
| Körperschall | MIL-STD-810E |
| Gegenwärtig | Signal (2A), 10A/circuit |
| max. drehende Geschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Drehmoment | 0.1N.m; Draht +0.03N.m/6 |
| Kontakt-Material | Edelmetall: Goldlegierung |
| Durchgangswiderstand | <20m> |
| Anschlussleitungs-spezielles. | UL Teflon@Awg22, Awg16 |
| Anschlussleitungslänge | 300mm |
| IP-Grad | IP51 |
| Arbeits-Feuchtigkeit | 10% | 85% RELATIVE FEUCHTIGKEIT |
| CER-Zertifikat | JA |
| Material | RoHS konform |
F - 100M Ethernet (10, 100 BaseT Ethernet) - RJ45 (4circuits)
E - 1000M Ethernet (1000 BaseT-Ethernet) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-Vor) (4circuits)
C - Canbus (Canbus - 4-Pin D-Vor) (4circuits)
D - Gerät-Netz - 5 Pin Micro Change (5 Stromkreise)
T - Steuernetz - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Servobewegungskodierersignal (8circuits)
E1 - Industrielles Ethernet (9circuits)
Wie wähle ich einen Schleifring?
Richtige Auswahl einer Schleifringlösung erfordert Details über die Betriebsparameter Ihrer Anwendung einschließlich Gesamtstromkreise, Spannung und Ampere pro Stromkreis, Arbeitsgeschwindigkeit und Montageart. Wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen.
