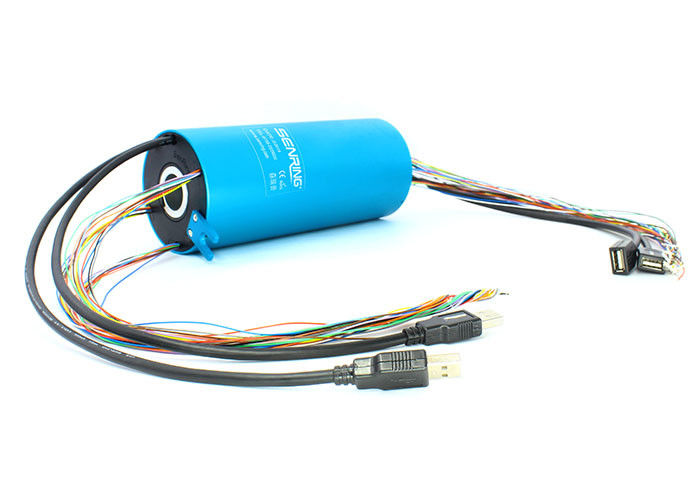

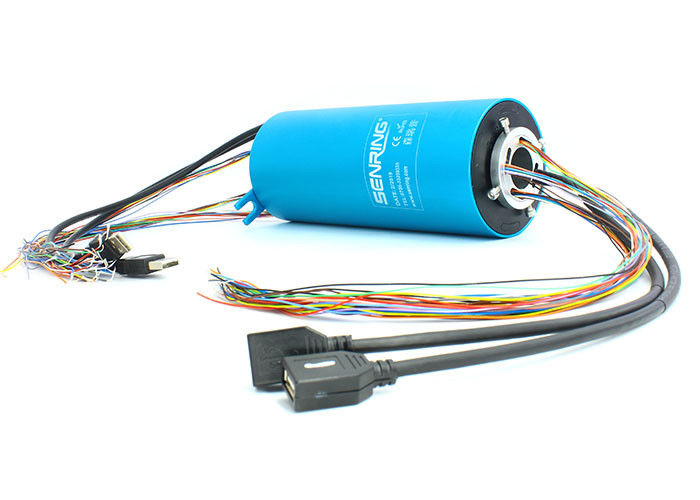

USB-Beleg Ring Signal/Energie Transmiting mit durch Bohrung 25.4mm
Beschreibung von UH2586-02 USB Schleifring
USB-Schleifring Kanäle Reihe 2 SENRING UH2586-02 (Drehverbindungsstück USB2.0), kann Signal USB2.0, wenn drehendes übertragen 360°, zum Stall kombiniert werden kann übertragen die Energie/das Signal sowie IEEE1394 und verschiedenes mit 2~34 Stromkreisen von USB-Signalen
Werden allgemeine Schleifringmodelle SenRing in vielen Anwendungen angewendet und Ausrüstungen, stellen Systemlösungen für weltweit zur Verfügung.
Es bezieht Windmacht, Prüfer und industrielle Drehscheibe, Roboter, Technikmaschinerie mit ein, und so weiter mornitoring CCTV-Video, medizinische Ausrüstung, Militärradar…
Eigenschaften von UH2586-02 USB Schleifring
1. können Standard USB-Mann oder -Buchse, besonders angefertigt werden;
2. Kann Stall Signal der Kanäle USB2.0 übertragen 2;
3. Kann kombiniert werden, um die Energie/das Signal mit 2~34 Stromkreisen zu übertragen;
4. Lochgröße 25.4mm, Od 86mm;
5. Kann zur Sendeleistung und zu den verschiedenen Signalen von IEEE1394, von Ethernet, von USB2.0, von etc. kombiniert werden.
6. Kann kombiniert werden, um mit Energie und den hydraulischen/pneumaic Drehdurchführungen zu arbeiten;
Technische Spezifikation von UH2586-02 USB Schleifring
| USB-Kabel | 2 Kanäle USB2.0 |
| BRUSTBEEREN (Fehlerhäufigkeit) | 10E-11 |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | SenRing-Schleifringe ordnen Tabelle |
| Drehende Geschwindigkeit | 150RPM |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m+ (Stromkreise 0.03N.m/6) |
| Verbindungsstück | USB 2,0 männlich (weibliche optionale) | |
| Einfügungsdämpfung | ≤2db | |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| CER-Zertifikat | Ja | |
| Material | RoHS-Zertifikat | |
Teilnummernbeschreibung
Zeichnung von UH2586-02 USB Schleifring
Vorbildliche Standardliste
| Modell | Energie-/Signalstromkreise nein. | USB-Kanäle nein. | |||
| Signal (2A) | Energie (5A) | Energie (10A) | USB2.0 | Länge L (Millimeter) | |
| UH2586-02-04S | 4 | 0 | 0 | 2 | 72 |
| UH2586-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH2586-02-0420 | 0 | 0 | 4 | 2 | 72 |
| UH2586-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH2586-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH2586-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH2586-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH2586-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH2586-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH2586-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH2586-02-34S | 34 | 0 | 0 | 2 | 192 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. Treten Sie bitte mit dem SenRing-Verkäufer, wenn Sie USB und Energie-/Signalstromkreis nicht besonders anfertigen möchten, in Verbindung oder mischen Sie anderes Signal.
UH2586-02 USB Beleg Ring Grade Table
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 400RPM | 20 Millionen | Edelmetall |
| D: industrical | 800RPM | 60 Millionen |
Goldgold
|
