Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
UH3899-01
Treten Sie mit uns in Verbindung
USB-Rotationsanschluss 1 Kanal USB2.0 Draht +1~56 Schaltkreise Leistung / Signal

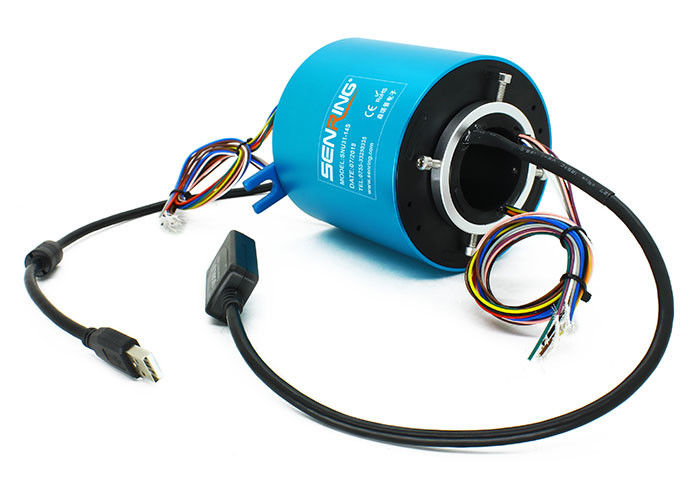

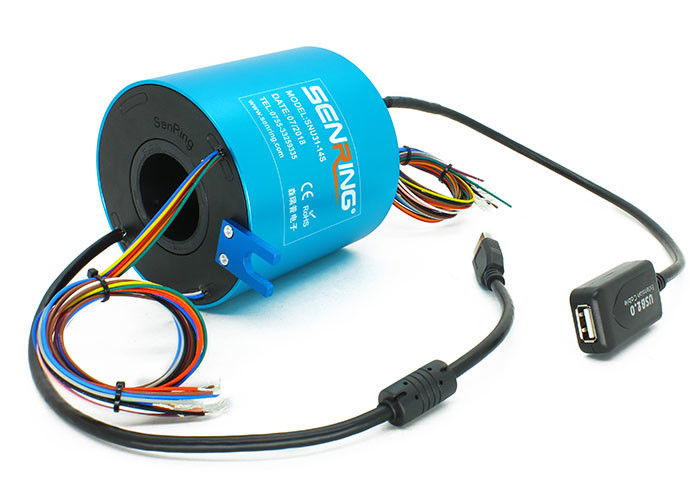

Beschreibung von UH3899-01 USB-Slip Ring
Senring UH3899-01-Serie Einkanal-USB-Slipring ist ein Einkanal-USB-Rotationsanschluss, der sich um 360 Grad drehen kann, um einen Kanal des USB 2.0-Signals zu übertragen.Es kann die Übertragung von 2-38 Kanälen von Strom/Strom/Signal mischen und kann stabil IEEE1394 und verschiedene USB-Signale übertragenDer UH3899-01-Serie 1-Kanal-USB-Slipring hat die Vorteile einer stabilen Signalübertragung, keinen Paketverlust, keinen Codefehler, geringen Rückkehrverlust und geringen Einsatzverlust.Der Rutschring hat einen Durchmesser von 38.1 mm und einem Außendurchmesser von 99 mm, und kann für 360-Grad-Rotationsvorrichtungen mit einem Drehachsendurchmesser von weniger als 38,1 mm verwendet werden.USB-Slipringist ein Standardmodell von Senring, mit Lagerbestand und starker Vielseitigkeit, und kann für spezielle Spezifikationen angepasst werden.
Anwendungen:
1. Automatisierungsausrüstung
2Bewegungssimulator.
3. CCTV/VR
Eigenschaften des UH3899-01 USB-Slip-Rings
1. Standard USB-Konnektor für männliche/weibliche Steckdosen, anpassbarer Anschluss verfügbar;
2. Stabile Übertragung von 1 Kanal USB 2.0 Signal;
3. Kann die Übertragung von 2-38 Kanälen von Strom/Strom/Signal mischen;
4- Durchmesser des Schieberings: 38,1 mm, Außendurchmesser: 99 mm;
5. Kann leitfähige Übertragung verschiedener Signale wie IEEE 1394, Ethernet, USB2 mischen.0■ kann zusammen mit Stromkanal- oder Flüssigkeitsdrehverbindungen arbeiten.
Technische Spezifikation des UH3899-01 USB-Sliprings
| USB-Kabel | Ein Kanal USB2.0 |
| BER ((Bitfehlerquote) | 10E-11 |
| Mechanische Daten | |
| Spezifikation | Daten |
| Arbeitsleben | SenRing Ringschlüpfer-Klassifizierungstabelle |
| Drehgeschwindigkeit | 150 Dreh/min |
| Arbeitszeit. | -30°C bis 80°C |
| Arbeitsfeuchtigkeit | 0∼85% RH |
| Kontaktmaterial | beziehen Sie sich auf die Tabelle der Schlupfringe |
| Gehäusematerial | Aluminiumlegierung |
| Drehmoment | 0.1N.m+(0.03N.m/6 Schaltkreise) |
| Anschluss | USB 2.0 männlich (weiblich optional) | |
| Verlust der Einfügung | ≤ 2 dB | |
| Elektrische Daten | ||
| Spezifikation | Daten | |
| Leistung | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolierwiderstand | Bei einer Leistung von ≥ 1000MΩ/500VDC | Bei einer Leistung von ≥ 1000MΩ/500VDC |
| Spezifikationen für Blei. | AWG17# Silberplattiertes Teflon | AWG22# Silberplattiertes Teflon |
| Längen des Bleitrahtes | Standard 300mm (kann angepasst werden) | |
| Dielektrische Festigkeit | 500VAC@50Hz,60 Sekunden | |
| Elektrische Geräusche | < 0,01Ω | |
| CE-Zertifikat | - Ja, das ist es. | |
| Material | RoHS-Zertifikat | |
Teil Nr. Beschreibung
Zeichnung des UH3899-01 USB-Slip-Rings
Standardmodellliste
| Modell | Leistungs-/Signalschaltkreise Nr. | USB-Kanäle nicht. | |||
| Signal ((2A) | Leistung ((5A) | Leistung ((10A) | USB2.0 | USB3 ist da.0 | |
| Einheit für die Berechnung der Emissionsemissionen | 2 | 0 | 0 | 1 | 48 |
| Einheit für die Berechnung der Werte für die Berechnung der Werte | 0 | 2 | 0 | 1 | 48 |
| Für die Verwendung in der Verpackung: | 0 | 0 | 0 | 1 | 72 |
| Einheit für die Berechnung der Emissionsmengen | 8 | 0 | 0 | 1 | 72 |
| Einheit für die Berechnung der Werte für die Berechnung der Werte | 0 | 8 | 0 | 1 | 72 |
| Einheit für die Berechnung der Emissionsemissionen | 6 | 2 | 0 | 1 | 72 |
| Einheit für die Berechnung der in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Angaben | 4 | 4 | 0 | 1 | 72 |
| UH3899-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH3899-01-1410 | 0 | 14 | 0 | 1 | 96 |
| Einheit für die Berechnung der Emissionsmengen | 10 | 4 | 0 | 1 | 96 |
| Einheit für die Berechnung der Emissionsmengen von Kohlenwasserstoffen | 6 | 8 | 0 | 1 | 96 |
| Einheit für die Bereitstellung von Daten | 20 | 0 | 0 | 1 | 120 |
| UH3899-01-2010 | 0 | 20 | 0 | 1 | 120 |
| Einheit für die Berechnung der in Anhang I der Verordnung (EG) Nr. 1372/2008 aufgeführten | 26 | 0 | 0 | 1 | 144 |
| Einheit für die Berechnung der Emissionsmengen | 38 | 0 | 0 | 1 | 192 |
*Anmerkung: Die Schaltungen können parallel für größere Ströme kombiniert werden, N Schaltungen von 10A für N*10A, wie z.B. 2 Schaltungen von 10A parallel für 20A.Bitte kontaktieren Sie den Verkäufer von SenRing, wenn Sie USB und Strom/Signal-Schaltung nicht anpassen möchten.Oder mischen Sie ein anderes Signal ein.
UH3899-01 USB-Slip Ring Grade-Tabelle
| GRade-Code | Höchstdrehzahl | Arbeitsleben | Kontaktmaterial |
| C: Standard | 400 Dreh/min | 20 Millionen | Edelmetall |
| D: Industrie | 800 Dreh/min | 60 Millionen |
Gold-Gold
|
