1 Beleg-Ring Solid With Flange Can-Stall des Kanal-HD-SDI übertragen Signal 1080P HD Vedio

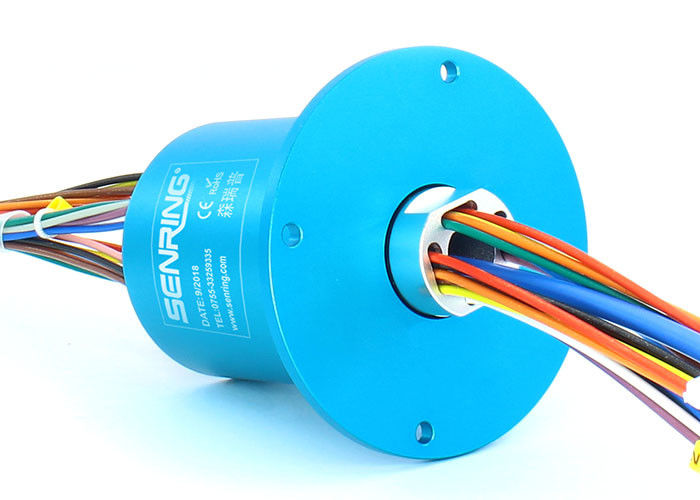

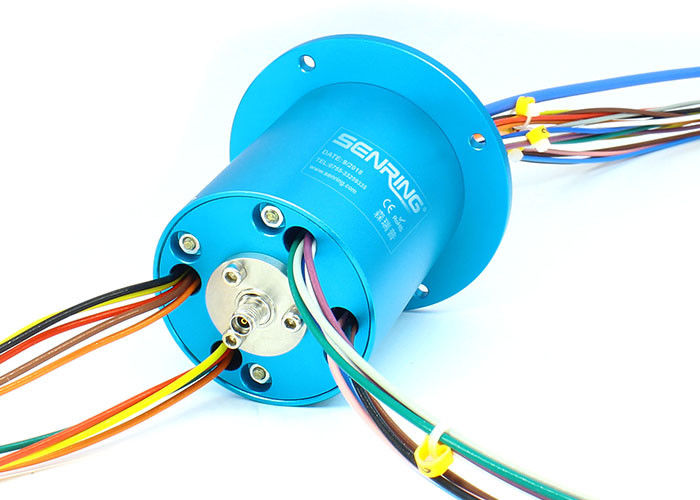

Beschreibung von Schleifring O056 HD-SDI
Amerikanisch-importierte Komponenten und Hochfrequenzsignalaufbereitungstechnologie annehmend, stützt es 1 Gruppe hoch-klassige Daten DC~3GHz für das Übertragen von Signalen 1080P HD (abwärts kompatibel) und kann 0~48 Kanäle Starkstrom/Signal mischen und übertragen. Verglichen mit ähnlichen Produkten auf dem Markt, hat es die Vorteile des stabilen Getriebes der hochauflösenden Videosignale sofort, des Rahmenverlustes, der Verminderung, des etc.
Eigenschaften von Schleifring O056 HD-SDI
1. Er stützt DC~3GHz und kann Videosignale 1080P HD stabil übertragen.
2. Es ist und ohne Löcher fest und ist mit Flanschen installiert.
3. Es kann 1-48 Kanäle des Starkstroms oder der Signale mischen und übertragen.
4. Es nimmt den amerikanischen Militäroberflächenbehandlungsprozeß und ultra-harten Vergoldenprozeß an, um - niedrige Widerstandschwankungen und ultra-langes Leben extrem sicherzustellen.
5. Typische Anwendungen umfassen Sicherheitsüberwachung (HD-Kameras), Mikrowellenantennen, WiFi-Antennen, etc.
Technische Spezifikation von Schleifring O056 HD-SDI
| Frequenzrate | DC-3GHz |
| Einfügungsdämpfungsschwankung | +/-0.05dB |
| Spezifikation | RG405 |
| VSWR | ≤1.3 |
| Widerstand | 50Ω |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | 10millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehende Geschwindigkeit | 250RPM ununterbrochen |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m+ (Stromkreise 0.03N.m/6) |
| Einfügungsdämpfung | 0.65dB/1GHz maximal | |
| Rückflussdämpfung | -18 dB/1GHz maximal | |
| Höchstgeschwindigkeit | 50RPM | |
| VSWR-Schwankung | +/--0,05 | |
| Art | BNC/F (Wahlen) | |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG26# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 250mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Elektrische Geräusche | < 10m=""> | |
| CER-Zertifikat | Ja | |
| Material | RoHS konform | |
Teilnummernbeschreibung
Zeichnung
Vorbildliche Standardliste
| Modell | HD-SDI | 10A | signal/5A | lengtd (Millimeter) |
| O056-02S | 1 Kanal | 0 | 2 | 26,8 |
| O056-0210 | 1 Kanal | 2 | 0 | 26,8 |
| O056-03S | 1 Kanal | 0 | 3 | 29,6 |
| O056-0310 | 1 Kanal | 3 | 0 | 29,6 |
| O056-06S | 1 Kanal | 0 | 6 | 38 |
| O056-0210-04S | 1 Kanal | 2 | 4 | 38 |
| O056-0410-02S | 1 Kanal | 4 | 2 | 38 |
| O056-0610 | 1 Kanal | 6 | 0 | 38 |
| O056-12S | 1 Kanal | 0 | 12 | 54,8 |
| O056-0210-10S | 1 Kanal | 2 | 10 | 54,8 |
| O056-0310-09S | 1 Kanal | 3 | 9 | 54,8 |
| O056-0610-06S | 1 Kanal | 6 | 6 | 54,8 |
| O056-0810-04S | 1 Kanal | 8 | 4 | 54,8 |
| O056-1010-02S | 1 Kanal | 10 | 2 | 54,8 |
| O056-1210 | 1 Kanal | 12 | 0 | 54,8 |
| O056-18S | 1 Kanal | 0 | 18 | 71,5 |
| O056-0210-16S | 1 Kanal | 2 | 16 | 71,5 |
| O056-0410-14S | 1 Kanal | 4 | 14 | 71,5 |
| O056-0610-12S | 1 Kanal | 6 | 12 | 71,5 |
| O056-0810-10S | 1 Kanal | 8 | 10 | 71,5 |
| O056-1010-08S | 1 Kanal | 10 | 8 | 71,5 |
| O056-1210-06S | 1 Kanal | 12 | 6 | 71,5 |
| O056-1410-04S | 1 Kanal | 14 | 4 | 71,5 |
| O056-1610-02S | 1 Kanal | 16 | 2 | 71,5 |
| O056-24S | 1 Kanal | 0 | 24 | 88,4 |
| O056-0410-20S | 1 Kanal | 4 | 20 | 88,4 |
| O056-0610-18S | 1 Kanal | 6 | 18 | 88,4 |
| O056-1210-12S | 1 Kanal | 12 | 12 | 88,4 |
| O056-1810-06S | 1 Kanal | 18 | 6 | 88,4 |
| O056-2410 | 1 Kanal | 24 | 0 | 88,4 |
| O056-30S | 1 Kanal | 0 | 30 | 105,2 |
| O056-0210-28S | 1 Kanal | 2 | 28 | 105,2 |
| O056-0410-26S | 1 Kanal | 4 | 26 | 105,2 |
| O056-0610-24S | 1 Kanal | 6 | 24 | 105,2 |
| O056-36S | 1 Kanal | 0 | 36 | 122 |
| O056-0410-32S | 1 Kanal | 4 | 32 | 122 |
| O056-0610-30S | 1 Kanal | 6 | 30 | 122 |
| O056-42S | 1 Kanal | 0 | 42 | 138,8 |
| O056-0410-38S | 1 Kanal | 4 | 38 | 138,8 |
| O056-48S | 1 Kanal | 0 | 48 | 155,6 |
