Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
O022-12
Treten Sie mit uns in Verbindung

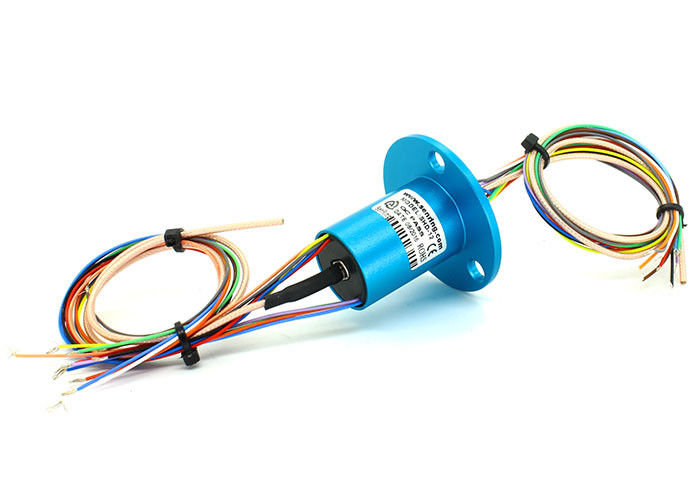

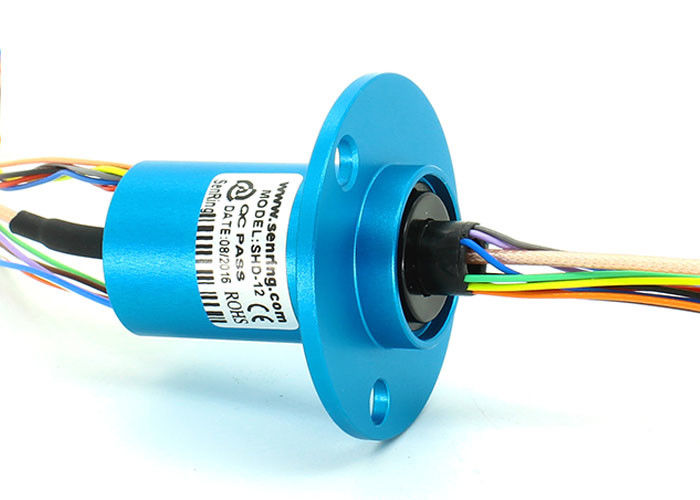

1 Kanal 1080P HD-Signal 12 Schaltkreise 2A Strom HD-SDI-Slip Ring
Beschreibung von O022-12 HD-SDI-Slip Ring
SENRING O022-12 verfügt über einen HD-Video-Slipring, der ein 1-Kanal-HD-Video-Signal, ein DC~3GHz-koaxiales HD-Signal oder ein 12-Schaltkreis-Signal mit 2A-Signal bei 360°-Rotation übertragen kann.OD 22 mm, Länge 25.5,MMCX,SMA Koaxialanschluss optional.
HD-SDI-Slip-Ringe sind High-End-Produkte, die speziell für die Unterstützung von High-Definition-Videosignalen 1080P entwickelt wurden.kann auch mit 1-24 Schaltkreisen Signal und schwachen Strom kombinierenEs handelt sich um Bürsten für das Hartgoldplattieren, die eine geringe Widerstandsfluktuation und eine lange Lebensdauer gewährleisten.Dieses Produkt wird hauptsächlich zur Übertragung des schwachen Steuersignals für kleine und mittlere Anwendungen verwendet, wie Video, Steuerung, Sensor, Stromversorgung, Ethernet usw.
Merkmale von O022-12 HD-SDI-Slip Ring
1. Unterstützt DC~3GHz, kann stabil 1080P HD Video Signal übertragen;
2. fest, mit Flansch;
3. Kann 1 Kanal HD Video-Slip Ring +12 Schaltkreise 2A Leistung/Signal bei 360° Drehung übertragen;
4. OD 22 mm, Länge:25.5 mm;
5. kann kombiniert werden, um HF-Signal, Steuersignal, Videosignal und andere Signale zu übertragen;
6. Ausgezeichnete elektrische Übertragung und Rotationsleistung;
7Typische Anwendung: HD-Sicherheitsüberwachung, Fotokamera, HD-Kamera und andere Bereiche.
Technische Spezifikation von O022-12 HD-SDI-Slip Ring
| Frequenzrate | DC-3 GHz |
| Schwankungen des Einfühllosts | +/- 0,05 dB |
| Spezifikation | RG405 |
| VSWR | ≤ 13 |
| Impedanz | 50Ω |
| Mechanische Daten | |
| Spezifikation | Daten |
| Arbeitsleben | 10 Millionen für Referenten (abhängig von den Arbeitsbedingungen) |
| Drehgeschwindigkeit | 250 RPM kontinuierlich |
| Arbeitszeit. | -30°C bis 80°C |
| Arbeitsfeuchtigkeit | 0∼85% RH |
| Kontaktmaterial | beziehen Sie sich auf die Tabelle der Schlupfringe |
| Gehäusematerial | Aluminiumlegierung |
| Drehmoment | 0.1N.m+(0.03N.m/6 Schaltkreise) |
| Einsetzungsverlust | 0.65dB/1GHz max. |
| Rückkehrverlust | -18 dB/1GHz max. |
| Höchstgeschwindigkeit | 50 Dreh/min |
| Fluktuation der VSWR | +/- 0.05 |
| Stil | BNC/F (Optionen) |
| Elektrische Daten | |
| Spezifikation | Daten |
| Spannungsbereich | 0∼440VAC/VDC |
| Isolierwiderstand | Bei einer Leistung von ≥ 1000MΩ/500VDC |
| Spezifikationen für Blei. | AWG26# Silberplattiertes Teflon |
| Längen des Bleitrahtes | Standard 250mm (kann angepasst werden) |
| Dielektrische Festigkeit | 500VAC@50Hz,60 Sekunden |
| Elektrische Geräusche | < 0,01Ω |
| Elektrische Geräusche | < 10mΩ |
| CE-Zertifikat | - Ja, das ist es. |
| Material | RoHS-konform |
Zeichnung
