Pfannkuchen-/des Disketten-Schleifring-4 Stromkreise jede Größe 25.4mm des Loch-10A

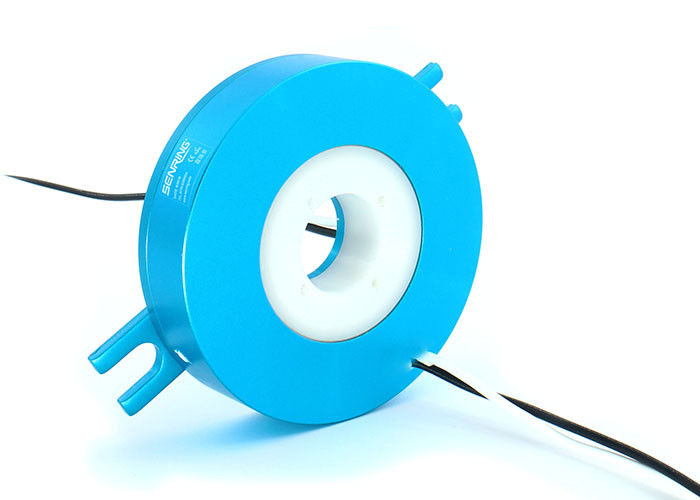

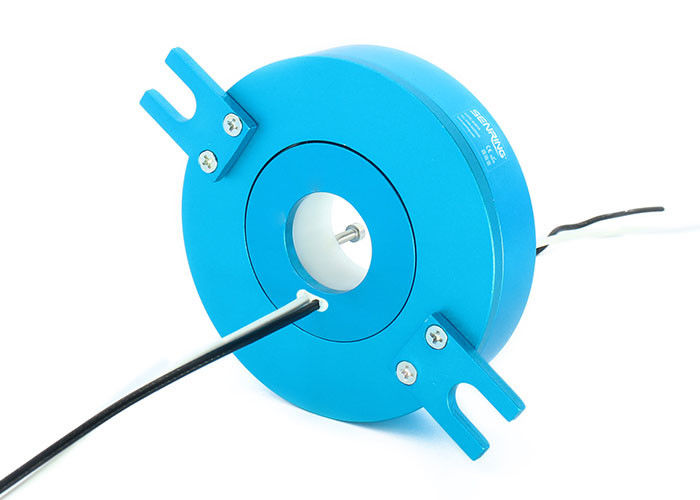

Beschreibung des Schleifrings des Pfannkuchen-k325
Der ultradünne flache Pfannkuchenschleifring der Reihe K325 hat einen inneren Durchmesser von 25.4mm, einen Außendurchmesser von 86mm und eine Stärke von 17.1-91.9mm mit verschiedenen Spezifikationen. Er hat eine Gesamtaluminiumlegierungswohnung und das Kontaktmaterial wird mit Edelmetall und ultra-hartem Vergolden behandelt, um stabile Operation und minimale Widerstandschwankungen sicherzustellen. Es wird hauptsächlich in der Umwelt mit begrenztem vertikalem Raum und weniger Beschränkung auf horizontalem Raum verwendet.
Eigenschaften des Schleifrings des Pfannkuchen-k325
1. Lochgröße: 25.4mm.OD: 86mm;
2. Stärke reicht von 17.1~91.9mm;
3. Nehmen Sie Faserstahlbürstetechnologie an, vergewissern Sie sich des Stabilitätskontaktes an der sehr niedrigen Reibungszustand;
4. Niedriger Durchgangswiderstand, keine Reibungsstücke;
5. Kann kombiniert werden, um genaues Signal zusammen mit Energie zu übertragen;
6. Edelmetallbürste das hohe Stabilitäts- und Zuverlässigkeitsgetriebe sicherstellen.
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben (Hinweis) | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼240VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 | |
Teilnummernbeschreibung
Zeichnung des Schleifrings des Pfannkuchen-k325
Vorbildliche Standardliste
| Modell | signal/5A | 10A | 20A | Länge L (Millimeter) |
| k325-02S | 2 | 0 | 0 | 17,1 |
| k325-0210 | 0 | 2 | 0 | 17,1 |
| k325-0210-02S | 2 | 2 | 0 | 23,9 |
| k325-0410 | 0 | 4 | 0 | 23,9 |
| k325-06S | 6 | 0 | 0 | 30,7 |
| k325-0610 | 0 | 6 | 0 | 30,7 |
| k325-0620 | 0 | 0 | 6 | 30,7 |
| k325-0210-04S | 4 | 2 | 0 | 30,7 |
| k325-12S | 12 | 0 | 0 | 51,1 |
| k325-1210 | 0 | 12 | 0 | 51,1 |
| k325-1220 | 0 | 0 | 12 | 51,1 |
| k325-0610-06S | 6 | 6 | 0 | 51,1 |
| k325-0620-06S | 6 | 0 | 6 | 51,1 |
| k325-18S | 18 | 0 | 0 | 71,5 |
| k325-1810 | 0 | 18 | 0 | 71,5 |
| k325-0610-12S | 12 | 6 | 0 | 71,5 |
| k325-1210-06S | 6 | 12 | 0 | 71,5 |
| k325-0810-10S | 10 | 8 | 0 | 71,5 |
| k325-24S | 24 | 0 | 0 | 91,9 |
| k325-2410 | 0 | 24 | 0 | 91,9 |
| k325-0610-18S | 18 | 6 | 0 | 91,9 |
| k325-1210-12S | 12 | 12 | 0 | 91,9 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie die Lochgröße, Od, Stärke, Signalart des Stromkreises no.and des Schleifrings, pls Kontakt der SenRing-Techniker besonders an
Beleg Ring Grade Table des Pfannkuchen-k325
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 60RPM | Revolutionen mit 3 Millionen | Edelmetall |
| D: industrical | 200RPM | Revolutionen mit 10 Millionen |
Goldgold
|
