Hohe Stabilitäts-niedriges Widerstand-Schwankungs-Pfannkuchen-Beleg-Ring With-CER

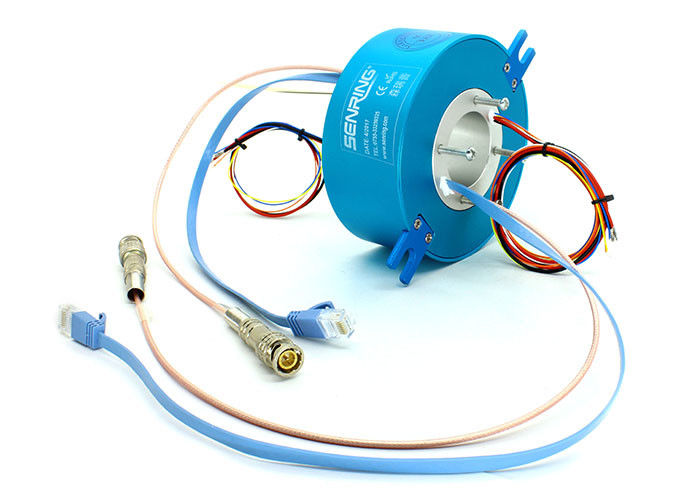

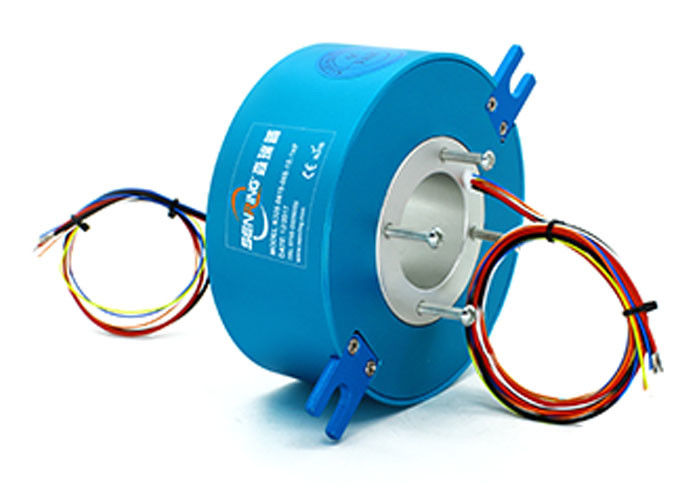

Beschreibung des Schleifrings des Pfannkuchen-k338
Reihe K338 Pfannkuchen-Schleifring, Lochgröße 38.1mm, Od 99mm, Stärkestrecken von 17.1~91.9mm. Mit AL-Legierungsstruktur sprecious Überzug-Kontaktmaterial des Metall +gold, das stabile Rotation und niedrige Widerstandschwankung sicherstellt. Es wird hauptsächlich in der Umwelt mit begrenztem vertikalem Raum und weniger Beschränkung auf horizontalem Raum verwendet.
Pfannkuchenschleifring als eine andere Form des durchgehenden Lochschleifrings, die für irgendwo vertikalen Raum bestimmt sind, ist begrenzt, während horzontal Raum weniger einschränkend ist. technology&precious Stahlbürste der speziellen hohen Hohlraumversiegelung die hohe übertragende und drehende Leistung der Zuverlässigkeit des Schleifrings sicherstellen.
Eigenschaften des Schleifrings des Pfannkuchen-k338
Der Schleifring hat einen inneren Durchmesser von 38.1mm und einen Außendurchmesser von 99mm, wenn eine Stärke von 17.1mm reicht, bis 91.9mm. Das Kontaktmaterial wird mit Edelmetall und ultra-hartem Vergolden behandelt und stellt stabile Operation und minimale Widerstandschwankungen sicher. Es kann für Mischgetriebe von Präzisionssignalen und -energie verwendet werden. Der BlattfederKontakt wird vom Edelmetall aufgenommen, das hohe Stabilität und Zuverlässigkeit hat.
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben (Hinweis) | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼240VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 | |
Teilnummernbeschreibung
Zeichnung des Schleifrings des Pfannkuchen-k338
Vorbildliche Standardliste
| Modell | signal/5A | 10A | 20A | Länge L (Millimeter) |
| k338-02S | 2 | 0 | 0 | 17,1 |
| k338-0210 | 0 | 2 | 0 | 17,1 |
| k338-0210-02S | 2 | 2 | 0 | 23,9 |
| k338-0410 | 0 | 4 | 0 | 23,9 |
| k338-06S | 6 | 0 | 0 | 30,7 |
| k338-0610 | 0 | 6 | 0 | 30,7 |
| k338-0620 | 0 | 0 | 6 | 30,7 |
| k338-0210-04S | 4 | 2 | 0 | 30,7 |
| k338-12S | 12 | 0 | 0 | 51,1 |
| k338-1210 | 0 | 12 | 0 | 51,1 |
| k338-1220 | 0 | 0 | 12 | 51,1 |
| k338-0610-06S | 6 | 6 | 0 | 51,1 |
| k338-0620-06S | 6 | 0 | 6 | 51,1 |
| k338-18S | 18 | 0 | 0 | 71,5 |
| k338-1810 | 0 | 18 | 0 | 71,5 |
| k338-0610-12S | 12 | 6 | 0 | 71,5 |
| k338-1210-06S | 6 | 12 | 0 | 71,5 |
| k338-0810-10S | 10 | 8 | 0 | 71,5 |
| k338-24S | 24 | 0 | 0 | 91,9 |
| k338-2410 | 0 | 24 | 0 | 91,9 |
| k338-0610-18S | 18 | 6 | 0 | 91,9 |
| k338-1210-12S | 12 | 12 | 0 | 91,9 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie die Lochgröße, Od, Stärke, Signalart des Stromkreises no.and des Schleifrings, pls Kontakt der SenRing-Techniker besonders an
Beleg Ring Grade Table des Pfannkuchen-k338
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 60RPM | Revolutionen mit 3 Millionen | Edelmetall |
| D: industrical | 200RPM | Revolutionen mit 10 Millionen |
Goldgold
|
