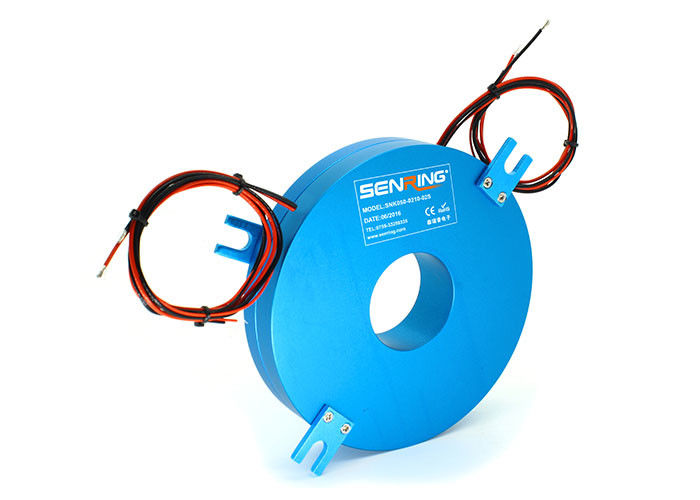

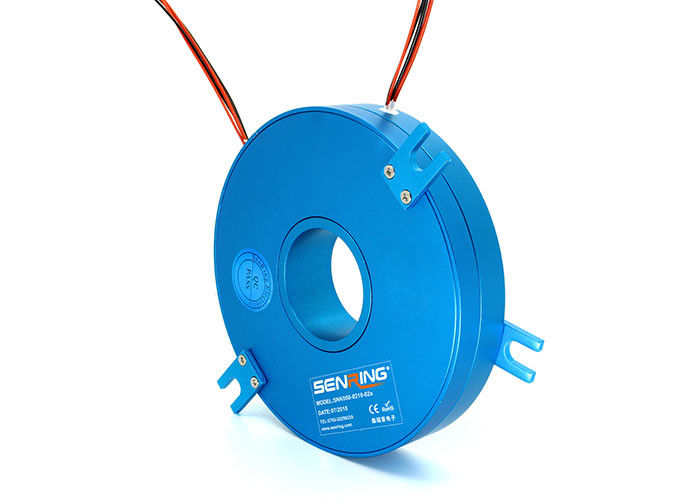

30mm Stärke-niedrige Reibung und niedriger elektrischer Geräusch-Pfannkuchen-Schleifring
Beschreibung des Schleifrings des Pfannkuchen-k250
Reihenpfannkuchenschleifring SenRing K250 (K250) ist ein sehr dünner Schleifring mit einem gebohrten Durchmesser von 50mm, einer Stärke von 30mm und verschiedenen Spezifikationen des Außendurchmessers von 140mm bis 580mm. Der Pfannkuchenschleifring der Reihe K250 (K250) wird größtenteils in der Ausrüstung mit sehr begrenztem Installationsraum und strengen Beschränkungen auf Schleifringstärke (Höhe) benutzt die horizontalen Raum erweitern kann. Der Pfannkuchenschleifring nimmt ein spezielles Vakuumimprägnierungsprozess- und -Edelmetallmaterial für die Bürste an, die hohe Stabilität hat und ausgezeichnete Leistung der elektrischen Energieübertragung und Rotationsleistung sicherstellt. Verglichen mit ähnlichen Produkten, hat SenRing-Pfannkuchenschleifring die Hauptmerkmale des niedrigen Drehmoments, der niedrigen Abnutzung, der niedrigen elektrischen Geräusche und des ultra-langen Lebens. Das Standardmodell stützt 2-48 Kanäle gegenwärtiges/Signal 2-20A.
Eigenschaften des Schleifrings des Pfannkuchen-k250
1. Stärke (Höhe): 30mm;
2. Lochgröße: 50mm, OD: 140mm~580mm;
3. Spezielle Hohlraumversiegelungstechnologie u. Edelmetallbürste die hohe übertragende und drehende Leistung der Zuverlässigkeit sicherstellen;
4. Kombiniert werden, um verschiedene Signale wie Hochfrequenzsignale, können Steuersignale und Videosignale, usw. zu übertragen;
5. Ausgezeichnete übertragende und drehende Leistung;
6. Niedriges Drehmoment, niedrige Reibung, niedrige elektrische Geräusche und super langes Berufsleben;
Wahlen
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben (Hinweis) | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼240VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 | |
Teilnummernbeschreibung
Zeichnung des Schleifrings des Pfannkuchen-k250
Vorbildliche Standardliste
| Modell | signal/5A | 10A | 20A | Od (Millimeter) |
| k250-02S | 2 | 0 | 0 | 140 |
| k250-0210 | 0 | 2 | 0 | 140 |
| k250-0210-02S | 2 | 2 | 0 | 156 |
| k250-0410 | 0 | 4 | 0 | 156 |
| k250-06S | 6 | 0 | 0 | 172 |
| k250-0610 | 0 | 6 | 0 | 172 |
| k250-0620 | 0 | 0 | 6 | 172 |
| k250-0210-04S | 4 | 2 | 0 | 172 |
| k250-12S | 12 | 0 | 0 | 220 |
| k250-1210 | 0 | 12 | 0 | 220 |
| k250-1220 | 0 | 0 | 12 | 220 |
| k250-0610-06S | 6 | 6 | 0 | 220 |
| k250-0620-06S | 6 | 0 | 6 | 220 |
| k250-18S | 18 | 0 | 0 | 268 |
| k250-1810 | 0 | 18 | 0 | 268 |
| k250-0610-12S | 12 | 6 | 0 | 268 |
| k250-1210-06S | 6 | 12 | 0 | 268 |
| k250-0810-10S | 10 | 8 | 0 | 268 |
| k250-24S | 24 | 0 | 0 | 316 |
| k250-2410 | 0 | 24 | 0 | 316 |
| k250-0610-18S | 38 | 6 | 0 | 316 |
| k250-1210-12S | 12 | 12 | 0 | 316 |
| K225-36S | 36 | 0 | 0 | 412 |
| K225-48S | 48 | 0 | 0 | 508 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie die Lochgröße, Od, Stärke, Signalart des Stromkreises no.and des Schleifrings, pls Kontakt der SenRing-Techniker besonders an
Beleg Ring Grade Table des Pfannkuchen-k250
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 60RPM | Revolutionen mit 3 Millionen | Edelmetall |
| D: industrical | 200RPM | Revolutionen mit 10 Millionen |
