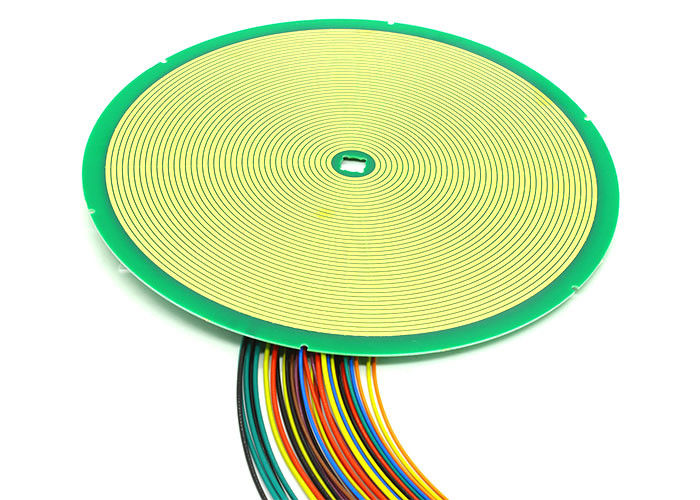

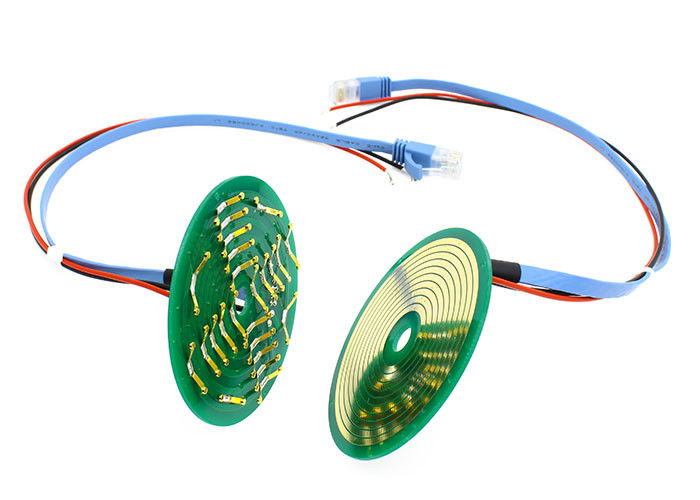

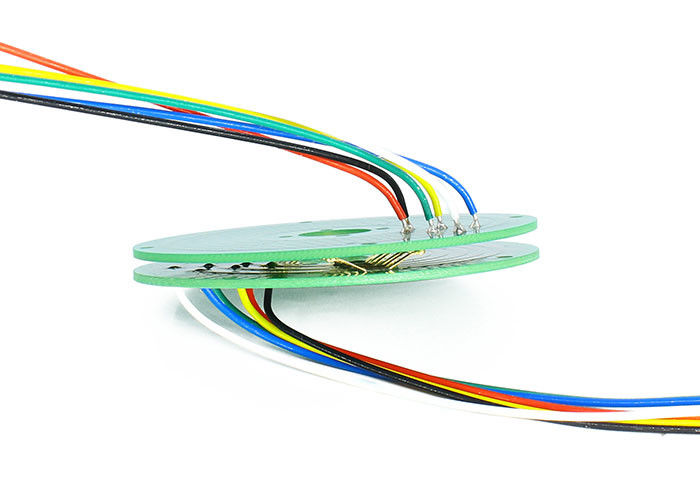

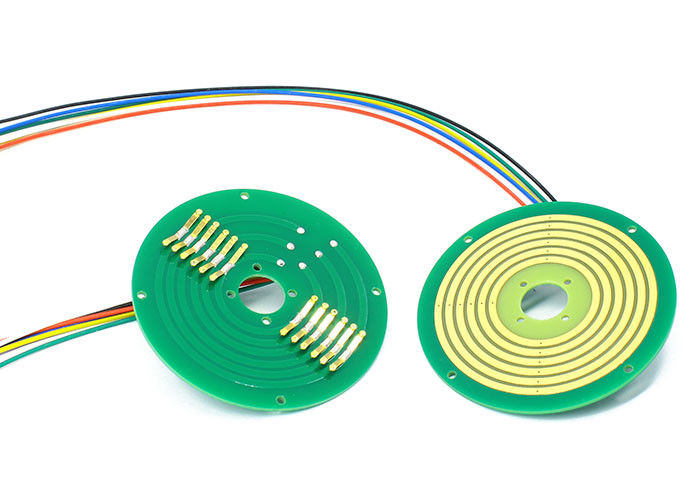

Helle 6mm Stärke-Pfannkuchen-Schleifringe mit hoher drehender Geschwindigkeit und stabilem Kontakt
Beschreibung Pfannkuchen-Schleifrings des PWB-P012
Reihe P012 PWB-Schleifring hat einen inneren Durchmesser von 12.7mm und eine Stärke von 6mm. Es ist ein leitfähiger Schleifring, der dünner als Reihenpfannkuchenschleifring SenRing K ist. SenRing setzt innovativ PWB-Substrat, ultra-harte Vergoldenbehandlung und ultra-starke kupferne Folientechnologie ein, um das Mischgetriebe des Stroms und des Signals zu stützen. Es hat die Eigenschaften der hohen Stabilität, des niedrigen Drehmoments, der dämpfungsärmen, wartungsfreien, niedrigen elektrischen Geräusche und der ultra-langen Lebensdauer.
Eigenschaften Pfannkuchen-Schleifrings des PWB-P012
1. Lochgröße: 12,7, Stärke: 6mm;
2. Annahme Faserbürstentechnologie, des zuverlässigen Kontaktes unter sehr niedriger Reibung sich zu vergewissern;
3. Niedriger Durchgangswiderstand, kein Reibungsrückstand;
4. Präzisionssignal und Versorgungsenergie wenn kann rotaring übertragen 360°;
5. Edelmetallbürste hohe Stabilität und Zuverlässigkeit sicherstellen.
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben (Hinweis) | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 | |
Teilnummernbeschreibung
Zeichnung Pfannkuchen-Schleifrings des PWB-P012
Vorbildliche Standardliste
| Modell | 10A | signal/5A | Ringe |
| P012-0310 | 3 | 0 | 3 |
| P012-0210-04S | 2 | 4 | 6 |
| P012-06S | 0 | 6 | 6 |
| P012-1210 | 12 | 0 | 12 |
| P012-0410-08S | 4 | 8 | 12 |
| P012-0810-04S | 8 | 4 | 12 |
| P012-03S | 0 | 3 | 3 |
| P012-0410-02S | 4 | 2 | 6 |
| P012-0610 | 6 | 0 | 6 |
| P012-0210-10S | 2 | 10 | 12 |
| P012-0610-06S | 6 | 6 | 12 |
| P012-12S | 0 | 1 | 12 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie die Lochgröße, Od, Stärke, Signalart des Stromkreises no.and des Schleifrings besonders an,
Pfannkuchen-Beleg Ring Grade Table PWB-P012
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 100RPM | Revolutionen mit 5 Millionen | Edelmetall |
| D: industrical | 300RPM | Revolutionen mit 20 Millionen |
Goldgold
|
