niedriger Widerstand 25.4mm Loch-Dia Pancake Slip Ring Ultras, Berufslösung

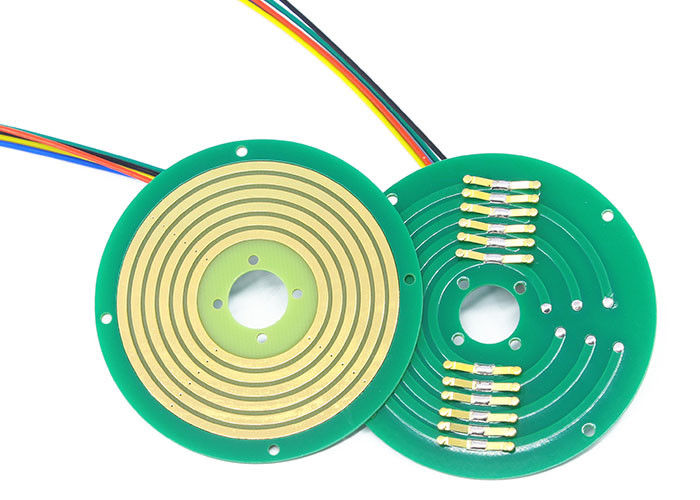

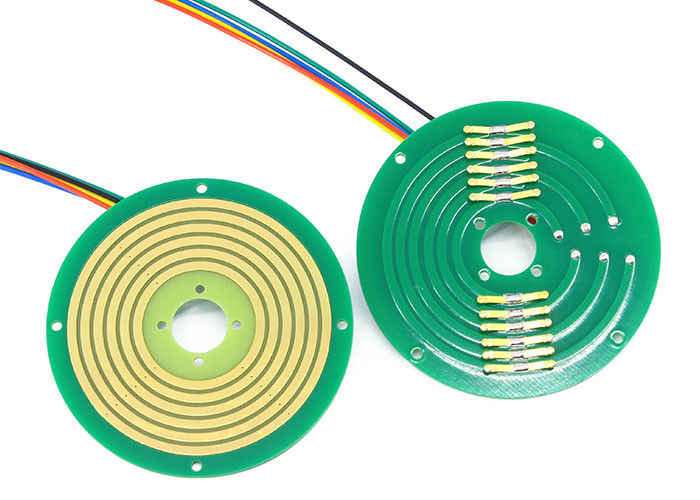

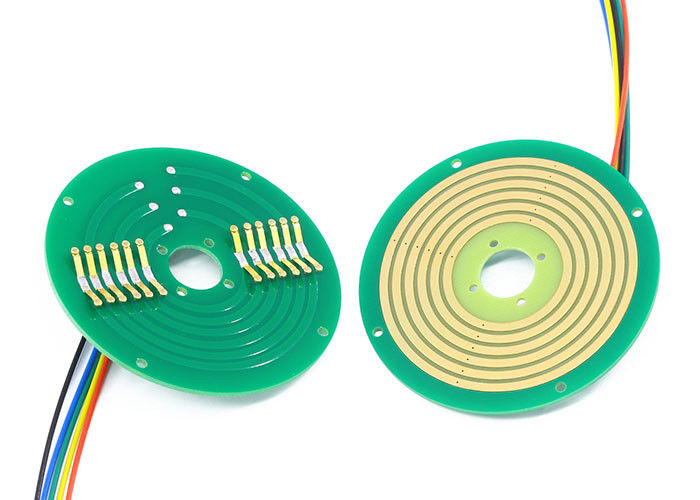

Beschreibung Pfannkuchen-Schleifrings des PWB-P025
Reihe P025 PWB-Schleifring hat einen inneren Durchmesser von 25.4mm und eine Stärke von 6mm (das dünnste kann 5mm erreichen). Die Reihe P025 setzt innovativ PWB-Substrat, ultra-harte Vergoldenbehandlung und ultra-starke kupferne Folientechnologie ein, um das Mischgetriebe des Stroms und des Signals zu stützen. Sie hat die Eigenschaften der hohen Stabilität, des niedrigen Drehmoments, der dämpfungsärmen, wartungsfreien, niedrigen elektrischen Geräusche und der ultra-langen Lebensdauer.
Eigenschaften Pfannkuchen-Schleifrings des PWB-P025
1. Lochgröße: 25,4, Stärke: 6mm;
2. Stromkreisenergie/-signal der Unterstützungs 0~12;
3. Annahme Faserbürstentechnologie, des zuverlässigen Kontaktes unter sehr niedriger Reibung sich zu vergewissern;
4. Niedriger Durchgangswiderstand, kein Reibungsrückstand;
5. Kann kombiniert werden, um Präzisionssignal und Versorgungsenergie zu übertragen;
6. Edelmetallbürste hohe Stabilität und Zuverlässigkeit sicherstellen.
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben (Hinweis) | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 | |
Teilnummernbeschreibung
Zeichnung Pfannkuchen-Schleifrings des PWB-P025
Vorbildliche Standardliste
| Modell | 10A | signal/5A | Ringe |
| P025-0310 | 3 | 0 | 3 |
| P025-0210-04S | 2 | 4 | 6 |
| P025-06S | 0 | 6 | 6 |
| P025-1210 | 12 | 0 | 12 |
| P025-0410-08S | 4 | 8 | 12 |
| P025-0810-04S | 8 | 4 | 12 |
| P025-03S | 0 | 3 | 3 |
| P025-0410-02S | 4 | 2 | 6 |
| P025-0610 | 6 | 0 | 6 |
| P025-0210-10S | 2 | 10 | 12 |
| P025-0610-06S | 6 | 6 | 12 |
| P025-12S | 0 | 1 | 12 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie die Lochgröße, Od, Stärke, Stromkreis nein besonders an.
Pfannkuchen-Beleg Ring Grade Table PWB-P025
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 100RPM | Revolutionen mit 5 Millionen | Edelmetall |
| D: industrical | 300RPM | Revolutionen mit 20 Millionen |
Goldgold
|
Wenn Sie eine Höhenbeschränkung haben, konnten Schleifringe eines „Pfannkuchens“ - nannte auch „einen flachen“ oder „Servierplatten“ Ring - die beste Lösung sein. Diese Schleifringeinheiten basieren auf einem scheibenförmigen Rotor, der mit konzentrischen Nuten eingebettet wird, um das Signal und die Energie zu tragen, wenn ein Bürstenblock vollst. über die Spitze angebracht ist, um als der Ständer aufzutreten. Wir können diese Art des Schleifrings von 4 bis 50 Kanäle, in jeder gebohrten Mittelgröße besonders anfertigen. Kontakte benutzen Edelmetalle und Arbeitsgeschwindigkeit hängt von der Anzahl von Kanälen und von der Gesamtgröße des Schleifrings ab.
