Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
P038
Treten Sie mit uns in Verbindung
Stromkreis-Energie/Signal 38.1mm Loch-Dia Pcb Pancake Slip Ring-Unterstützungs0~12

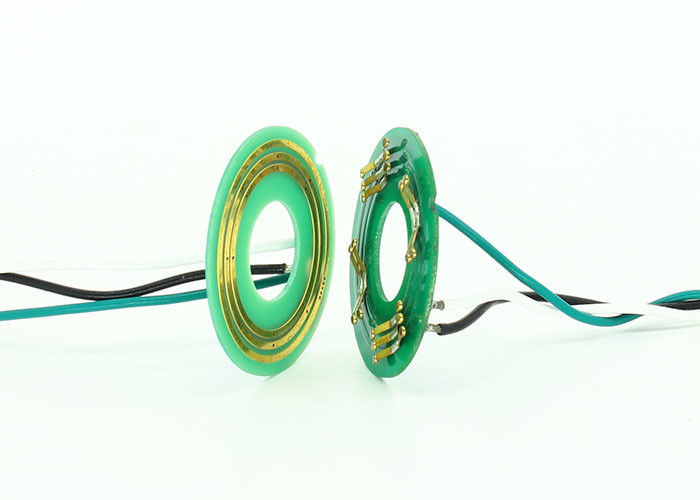

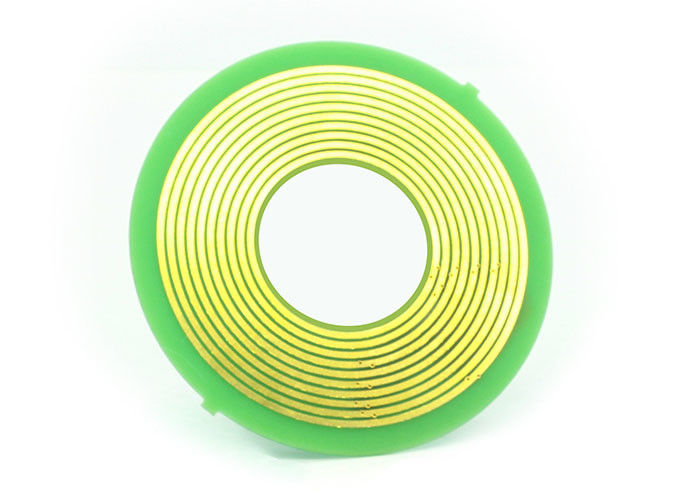

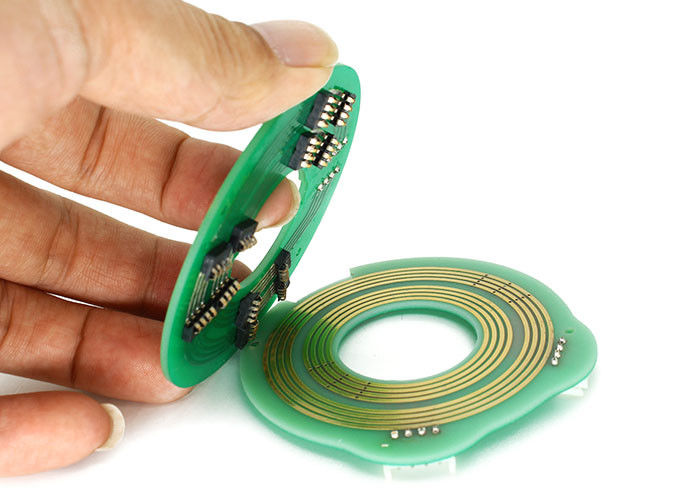

Beschreibung Pfannkuchen-Schleifrings des PWB-P038
Reihe P038 PWB-Schleifring, Lochgröße 38.1mm, Stärke 6mm (minimale Stärke 5mm). Reihe P038 nehmen innovatives PWB-Material, ultra-hartes Vergolden an und ultra-starker kupferner Folienprozeß, stützen 2~12 Stromkreise Energie und Signal kombiniertes Getriebe
Eigenschaften Pfannkuchen-Schleifrings des PWB-P038
1. Lochgröße: 38,1, Stärke: 6mm;
2. Stromkreisenergie/-signal der Unterstützungs 0~12;
3. Annahme Faserbürstentechnologie, des zuverlässigen Kontaktes unter sehr niedriger Reibung sich zu vergewissern;
4. Niedriger Durchgangswiderstand, kein Reibungsrückstand;
5. Kann kombiniert werden, um Präzisionssignal und Versorgungsenergie zu übertragen;
6. Edelmetallbürste hohe Stabilität und Zuverlässigkeit sicherstellen.
Wettbewerbsvorteile
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben (Hinweis) | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼240VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 | |
Teilnummernbeschreibung
Zeichnung Pfannkuchen-Schleifrings des PWB-P038
Vorbildliche Standardliste
| Modell | 10A | signal/5A | Ringe |
| P038-0310 | 3 | 0 | 3 |
| P038-0210-04S | 2 | 4 | 6 |
| P038-06S | 0 | 6 | 6 |
| P038-1210 | 12 | 0 | 12 |
| P038-0410-08S | 4 | 8 | 12 |
| P038-0810-04S | 8 | 4 | 12 |
| P038-03S | 0 | 3 | 3 |
| P038-0410-02S | 4 | 2 | 6 |
| P038-0610 | 6 | 0 | 6 |
| P038-0210-10S | 2 | 10 | 12 |
| P038-0610-06S | 6 | 6 | 12 |
| P038-12S | 0 | 1 | 12 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie die Lochgröße, Od, Stärke, Signalart des Stromkreises no.and des Schleifrings besonders an
Pfannkuchen-Beleg Ring Grade Table PWB-P038
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 100RPM | Revolutionen mit 5 Millionen | Edelmetall |
| D: industrical | 300RPM | Revolutionen mit 20 Millionen |
Goldgold
|
