Gewohnheit durch Loch-Größen-PWB-Pfannkuchen-Beleg-Ring High Rotating Speed Stable-Kontakt

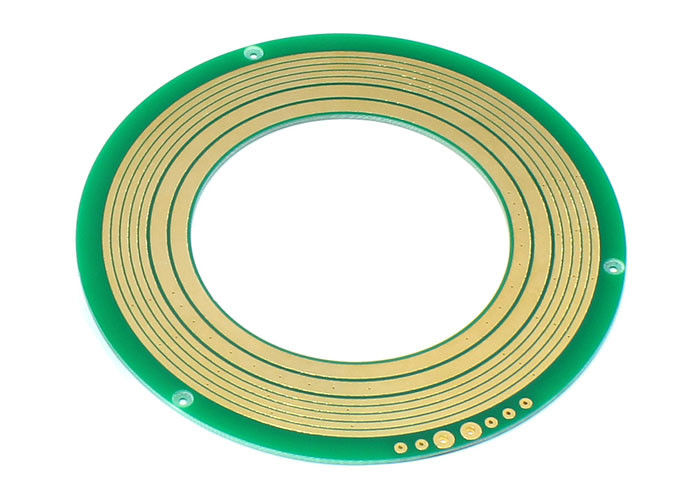

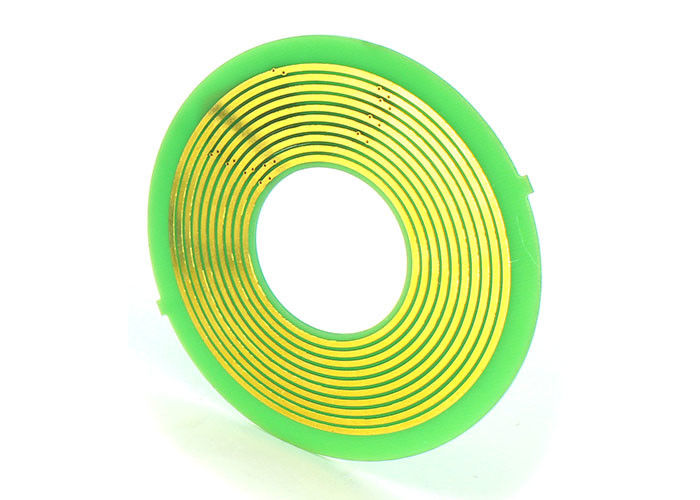

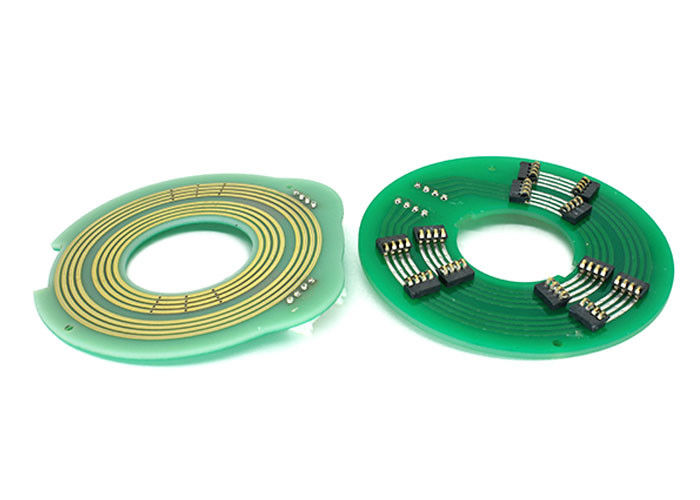

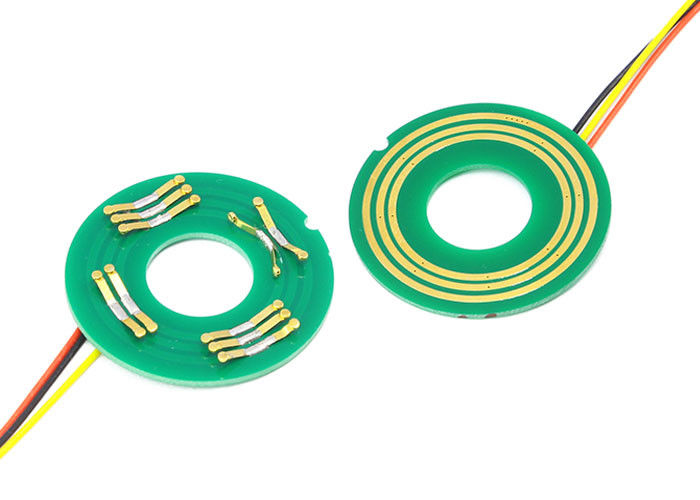

Beschreibung Pfannkuchen-Schleifrings des PWB-P050
Reihe P050 PWB-Schleifring, Lochgröße 50mm, Stärke 6mm (minimale Stärke 5mm). Reihe P038 nehmen innovatives PWB-Material, ultra-hartes Vergolden an und ultra-starker kupferner Folienprozeß, stützen 2~12 Stromkreise Energie und Signal kombiniertes Getriebe
Eigenschaften Pfannkuchen-Schleifrings des PWB-P050
1. Dieser Schleifring hat einen inneren Durchmesser von 50mm und eine Stärke von 6mm.
2. Es stützt 0 bis 12 Kanäle von gegenwärtigem/von Signalübertragung.
3. Der Schleifring setzt Faserbürstentechnologie ein und extrem stellt zuverlässigen Kontakt mit - niedriger Reibungskraft sicher.
4. Der Durchgangswiderstand ist extrem - niedrig und es gibt keinen Reibungsrückstand.
5. Es kann für Mischgetriebe von Präzisionssignalen und -energie verwendet werden.
6. Die Kontaktstellen der Bürste werden von den Edelmetallen hergestellt, die hohe Stabilität und Zuverlässigkeit haben.
Alternativen
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben (Hinweis) | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp. | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼240VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 | |
Teilnummernbeschreibung
Zeichnung Pfannkuchen-Schleifrings des PWB-P050
Vorbildliche Standardliste
| Modell | 10A | signal/5A | Ringe |
| P050-0310 | 3 | 0 | 3 |
| P050-0210-04S | 2 | 4 | 6 |
| P050-06S | 0 | 6 | 6 |
| P050-1210 | 12 | 0 | 12 |
| P050-0410-08S | 4 | 8 | 12 |
| P050-0810-04S | 8 | 4 | 12 |
| P050-03S | 0 | 3 | 3 |
| P050-0410-02S | 4 | 2 | 6 |
| P050-0610 | 6 | 0 | 6 |
| P050-0210-10S | 2 | 10 | 12 |
| P050-0610-06S | 6 | 6 | 12 |
| P050-12S | 0 | 1 | 12 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie die Lochgröße, Od, Stärke, Signalart des Stromkreises no.and des Schleifrings besonders an
Pfannkuchen-Beleg Ring Grade Table PWB-P050
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 100RPM | Revolutionen mit 5 Millionen | Edelmetall |
| D: industrical | 300RPM | Revolutionen mit 20 Millionen |
Goldgold
|
