Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
HF0218-31
Treten Sie mit uns in Verbindung

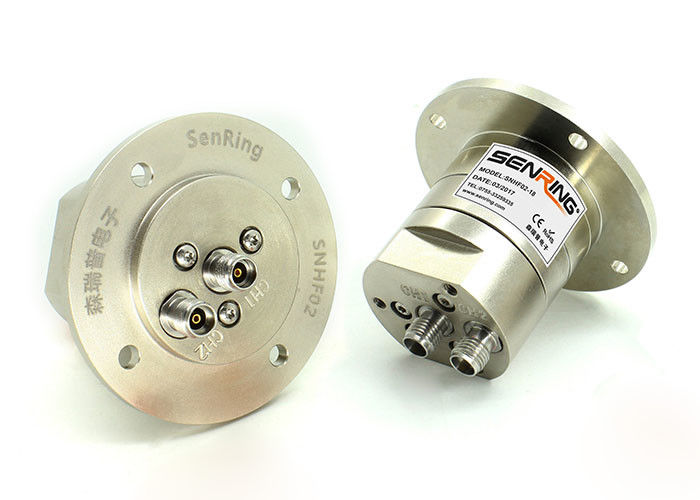

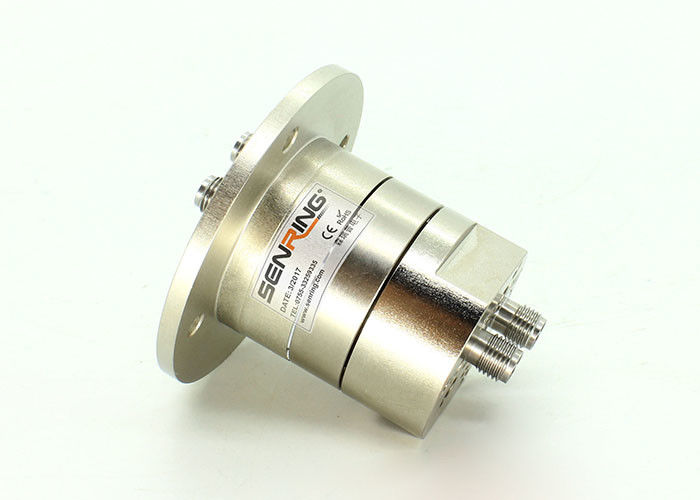

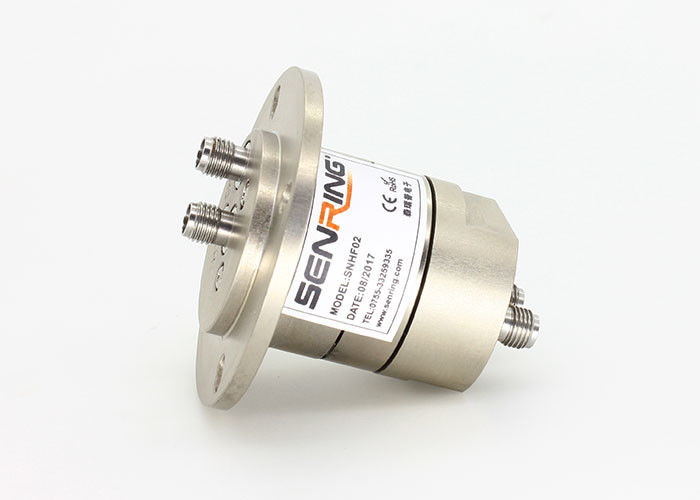

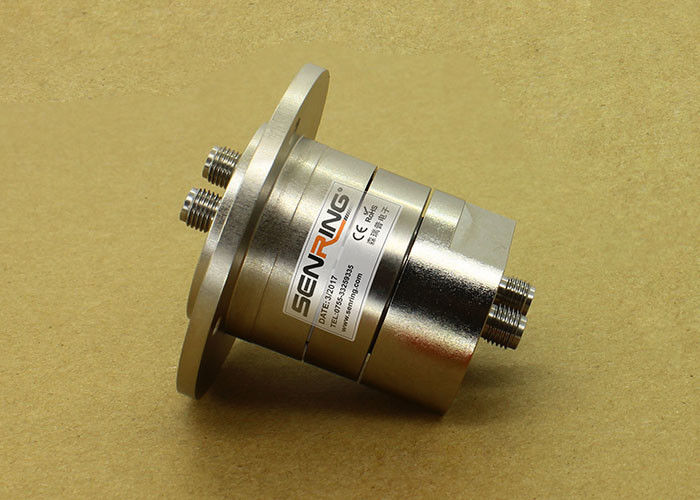

Zweikanal-Hochfrequenzdrehgelenk 18GHz für Satellitenantenne
Beschreibung des Hochfrequenzdrehgelenkes HF0218-31
Reihe SENRING HF0218-31 ist Zweikanal-Drehverbindungsstück Rfs 18GHz, Frequenz DC~18GHz, SMA-K/SMA-K Verbindungsstück, drehende Geschwindigkeit 60RPM.HF0218-31 verwendetes Übertragen von analogem und digitale Signale, Rf-Kanal, können besonders angefertigt werden, um Energie/Signal zu kombinieren
Eigenschaften des Hochfrequenzdrehgelenkes HF0218-31
1. Rf-Kanal: 2 Kanäle;
2. Frequenz: DC~18GHz+DC~5GHz;
3. Niedrige Einfügungsdämpfung und Stehwellenverhältnis;
4. Anwendung für Satellitenantenne, Decklande, Hülsen, Fahrzeug, Radar, Mikrowellenantennenprüfstand….usw.; ;
5. Verwendet in den ununterbrochenen Geräten der Rotation 360°, um Hochfrequenzsignale zu übertragen;
6. Integrierte Struktur, einfache Installation;
Technische Spezifikation des Hochfrequenzdrehgelenkes HF0218-31
| Drehgelenk spezielles. | ||
| Kanal 1 | Kanal 2 | |
| Verbindungsstückart | SMA-K | SMA-K |
| Art | Ich Art | Ich Art |
| Frequenz | DC zu 18 Gigahertz | DC zu 5 Gigahertz |
| Höchstleistung (maximal) | 3000W | 3000W |
| Durchschnittliche Energie (maximal) | 50 W @ 18 Gigahertz | 50 W @ 5 Gigahertz |
| VSWR (maximal) | 1,2 @ 0 - 4 Gigahertz 1,5 @ 4 - 18 Gigahertz |
1,4 @ 0 - 2 Gigahertz 2,0 @ 2 - 5 Gigahertz |
| VSWR-Schwankung (maximal) | 0,04 | 0,36 |
| Einfügungsdämpfung | 0,08 DB @ 4 Gigahertz 0,48 DB @ 18 Gigahertz |
0,48 DB @ 2 Gigahertz 0,98 DB @ 5 Gigahertz |
| Einfügungsdämpfungsschwankung | 0,05 DB | 0,25 DB |
| Phase wow (maximaler Grad) | 1 ° | ° 2 |
| Isolierung | DB 60 | |
| Drehende Geschwindigkeit (maximal) | 60RPM |
| Anlaufmoment (maximal) | 5N.cm |
| Temperatur | -40 zu +70℃ (Arbeitstemperatur) |
| -50 zu +70℃ (Lagertemperatur) |
| Berufsleben | > 10 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehendes Drehmoment (maximal) | 5 Ncm |
| Feuchtigkeit | 85% (Arbeitsfeuchtigkeit) |
| 95% (Speicherfeuchtigkeit) | |
| Isoliermaterial | PTFE |
| IP-Grad | IP 60 pro en 60529 |

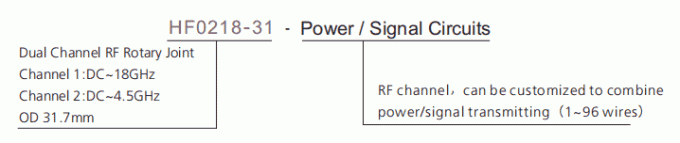

Teilnummernbeschreibung

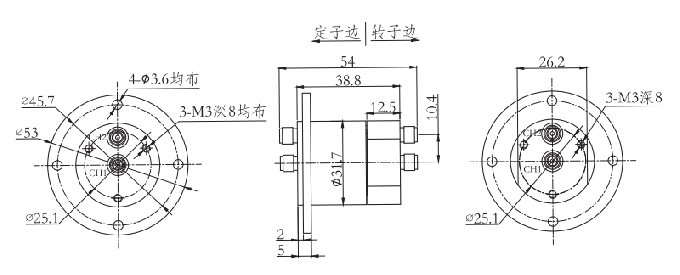

Zeichnung
