Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
HF0103-22
Treten Sie mit uns in Verbindung
Bearbeiten Sie der Geschwindigkeits-100RPM einzelnes rotierendes gemeinsames Singal Kanal-Koaxialdrehgelenk Rfs

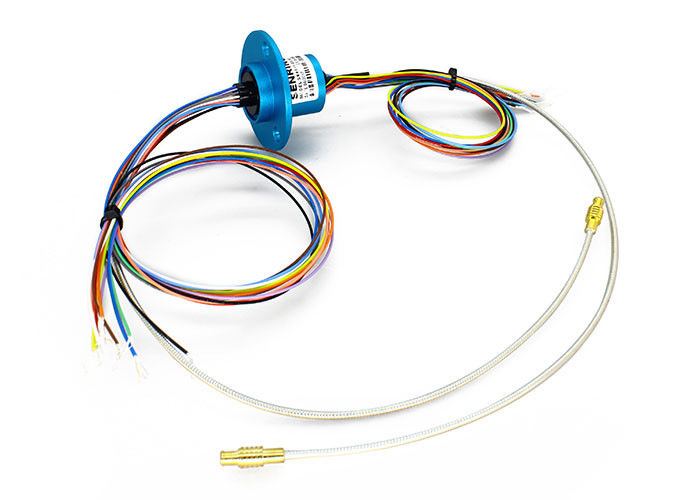

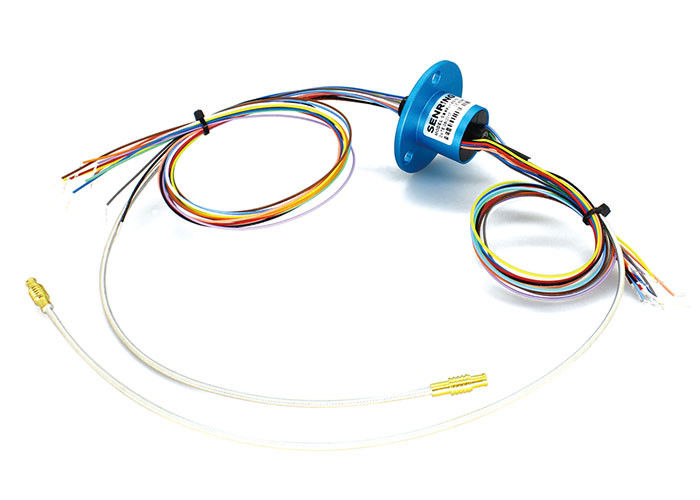

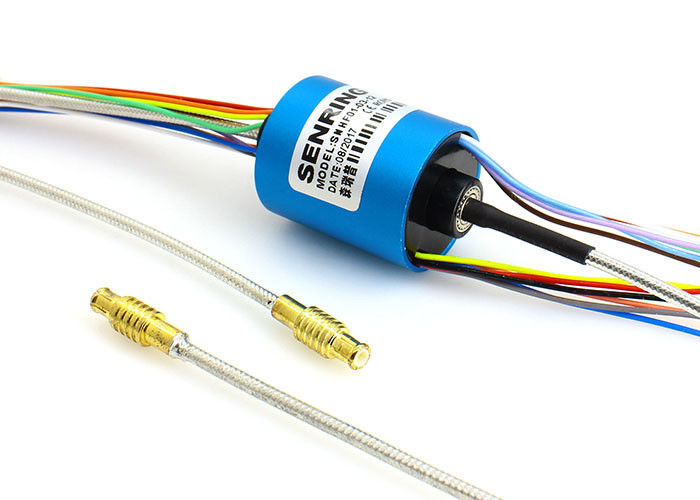

Beschreibung des Hochfrequenzdrehgelenkes HF0103-22
Koaxialkabelschleifring Reihe SENRING HF0103-22 ist ein 1 Kanalkoaxialdrehgelenk, Frequenz DC~3GHz, RJ405 Verbindungsstück, Arbeitsgeschwindigkeit 100RPM. HF0103-22 kann Sendeleistung kombinieren, oder Signale (1-12 Drähte), Frequenz ist DC-3GHz.
Eigenschaften des Hochfrequenzdrehgelenkes HF0103-22
1. Verbindungsstückart: Koaxialität RG405 (SMA, MCX, MMCX addieren können Verbindungsstücke)
2. verwendet in den ununterbrochenen Geräten der Rotation 360°, um Hochfrequenzsignale zu übertragen;
3. Es kann Mähdreschersendeleistung oder Signale (1-12 Drähte) sein;
4. Hochfrequenzsignale der Unterstützungs DC~3GHz;
5. Niedrige Einfügungsdämpfung und Stehwellenverhältnis;
Anwendung:
Satellitenantenne, Decklande, Fahrzeug, Radar, Mikrowellenantennenprüfstand….usw.;
Technische Spezifikation des Hochfrequenzdrehgelenkes HF0103-22
| Verbindungsstückart | Koaxialität RG405 (SMA, MCX, MMCX addieren können Verbindungsstücke) |
| Frequenz | DC zu 3 Gigahertz |
| VSWR (maximal) | 1.7@DC zu 3 Gigahertz |
| VSWR-Schwankung (maximal) | 0,05 |
| Höchstleistung (maximal) | 500W |
| Drehende Geschwindigkeit (maximal) | 250RPM |
| Anlaufmoment (maximal) | 0.5N.cm |
| Axiale Last des Verbindungsstücks (maximal) | ±0.1N |
| Isoliermaterial | PTFE |
| Temperatur | -55 zu +85℃ (Arbeitstemperatur) -55 zu +85℃ (Lagertemperatur) |
| Art | Ich Art |
| Phase wow (maximaler Grad) | 1° |
| Einfügungsdämpfung | 0,25 DB @ DC zu 1,5 Gigahertz 0,30 DB @10 zu 3 Gigahertz |
| Einfügungsdämpfungsschwankung | 0,05 DB |
| Durchschnittliche Energie (maximal) | 200 Gigahertz w-@1.5 500 W @3GHz |
| Berufsleben | > 10 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehendes Drehmoment (maximal) | 0,5 N.cm |
| Verbindungsstückradiallast (maximal) | ±0.1N |
| IP-Grad | ACC IP 40. En 60529 |
| Feuchtigkeit | 95% (Arbeitsfeuchtigkeit) 85% (Speicherfeuchtigkeit) |
| Mechanisch | |
| Berufsleben | > 10 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehende Geschwindigkeit | 250RPM |
| Temperatur | -30℃~80℃ |
| Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | Goldgold |
| Unterkunft des Materials | Plastik |
| Drehmoment | 0.05N.m+0.01 |
| Elektrisch | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Anschlussleitungsspezielles. | AWG#26 Silber-überzog Teflon | |
| Anschlussleitungslänge | Standard 150mm (kann besonders angefertigt werden) |
|
| Insolutions-Widerstand | 300VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| IP-Grad | IP51 | |
Teilnummernbeschreibung
Zeichnung
Vorbildliche Standardliste
| vorbildliche Liste | Rf-Kanal | Frequenz | Stromkreise nein (10A) | Stromkreise nein (0~2A) | Länge L (Millimeter) |
| HF0103-22-06 | 1 Kanal | DC~3GHz | 0 | 06 Kanäle | 25.5mm |
| HF0103-22-12 | 1 Kanal | DC~3GHz | 0 | 12 Kanäle | 25.5mm |
