Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
HF0103-32
Treten Sie mit uns in Verbindung

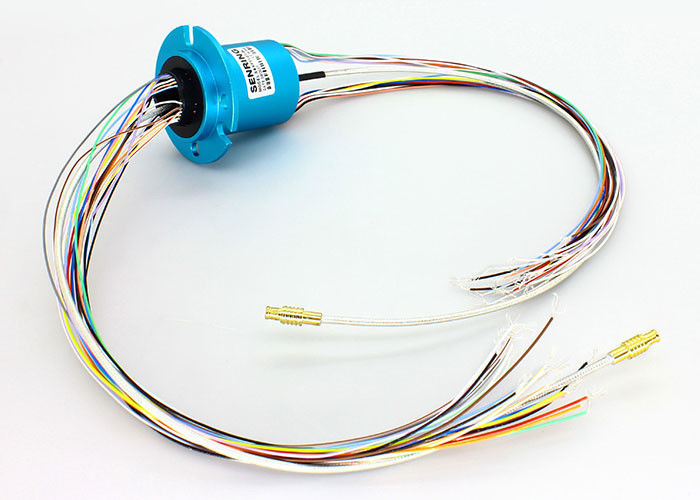

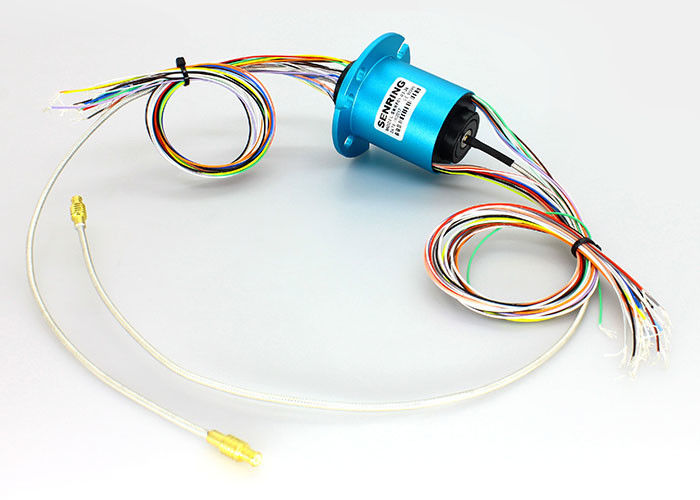

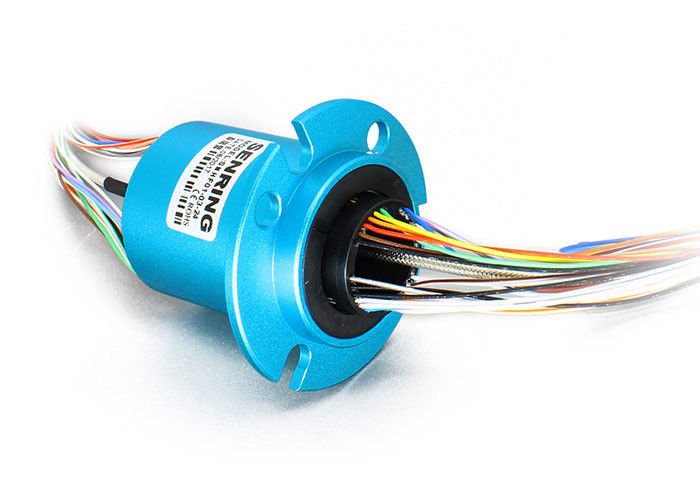

1 Kanal-Hochfrequenzbeleg Ring With Aluminum Alloy Housing und längere Lebenszeit
Beschreibung des Hochfrequenzdrehgelenkes HF0103-32
Reihenmikrowellenkoaxialdrehgelenk SENRING HF0103-32 ist ein singal rotierender gemeinsamer Schleifring des Kanals RF/microwave, Frequenz DC~3GHz, Verbindungsstück RJ405, kann Reihenmikrowellenkoaxialdrehgelenk der Arbeitsgeschwindigkeit 100RPM.HF0103-32 Mähdreschersendeleistung oder -signal sein
Eigenschaften des Hochfrequenzdrehgelenkes HF0103-32
1. Rf-Kanal: 1 Kanal, Signal-/Energiekanal: 1~24 Kanäle;
2. Frequenz: DC~3GHz;
3. Niedrige Einfügungsdämpfung und Stehwellenverhältnis;
4. Anwendung für Satellitenantenne, Decklande, Fahrzeug, Radar, Mikrowellenantennenprüfstand….usw.; ;
5. Verwendet in den ununterbrochenen Geräten der Rotation 360°, um Hochfrequenzsignale zu übertragen;
6. Es kann der Mähdrescher sein, der 1~24 Signale circuits@2A, größerer Strom überträgt, kann besonders angefertigt werden;
7. Integrierte Struktur, einfache Installation;
Technische Spezifikation des Hochfrequenzdrehgelenkes HF0103-32
| Verbindungsstückart | Koaxialität RG405 (SMA, MCX, MMCX addieren können Verbindungsstücke) |
| Frequenz | DC zu 3 Gigahertz |
| VSWR (maximal) | 1.7@DC zu 3 Gigahertz |
| VSWR-Schwankung (maximal) | 0,05 |
| Höchstleistung (maximal) | 500W |
| Drehende Geschwindigkeit (maximal) | 250RPM |
| Anlaufmoment (maximal) | 0.5N.cm |
| Axiale Last des Verbindungsstücks (maximal) | ±0.1N |
| Isoliermaterial | PTFE |
| Temperatur | -55 zu +85℃ (Arbeitstemperatur) -55 zu +85℃ (Lagertemperatur) |
| Art | Ich Art |
| Phase wow (maximaler Grad) | 1° |
| Einfügungsdämpfung | 0,25 DB @ DC zu 1,5 Gigahertz 0,30 DB @10 zu 3 Gigahertz |
| Einfügungsdämpfungsschwankung | 0,05 DB |
| Durchschnittliche Energie (maximal) | 200 Gigahertz w-@1.5 500 W @3GHz |
| Berufsleben | > 10 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehendes Drehmoment (maximal) | 0,5 N.cm |
| Verbindungsstückradiallast (maximal) | ±0.1N |
| IP-Grad | ACC IP 40. En 60529 |
| Feuchtigkeit | 95% (Arbeitsfeuchtigkeit) 85% (Speicherfeuchtigkeit) |
| Mechanisch | |
| Berufsleben | > 10 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehende Geschwindigkeit | 250RPM |
| Temperatur | -30℃~80℃ |
| Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | Goldgold |
| Unterkunft des Materials | Plastik |
| Drehmoment | Kanäle 0.05N.m+0.01N.m/6 |
| Elektrisch | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~240VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| Anschlussleitungsspezielles. | AWG#26 Silber-überzog Teflon | |
| Anschlussleitungslänge | Standard 150mm (kann besonders angefertigt werden) |
|
| Insolutions-Widerstand | 300VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| IP-Grad | IP51 | |

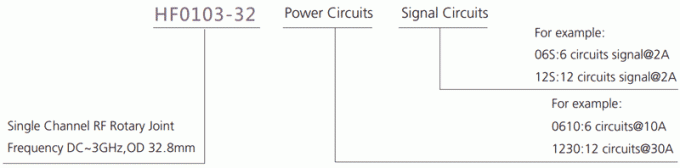

Teilnummernbeschreibung

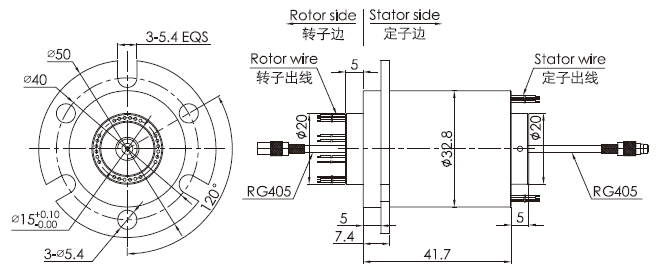

Zeichnung
Vorbildliche Standardliste
| vorbildliche Liste | Rf-Kanal | Frequenz | Stromkreise nein (10A) | Stromkreise nein (0~2A) | Länge L (Millimeter) |
| HF0103-32-18 | 1 Kanal | DC~3GHz | 0 | 18 Kanäle | 41.7mm |
| HF0103-32-24 | 1 Kanal | DC~3GHz | 0 | 24 Kanäle | 41.7mm |
