Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
HF0103-07
Treten Sie mit uns in Verbindung
1 Hochfrequenzdreh- des Kanal-3GHz verbinden/Beleg-Ring For Microwave Antenna Test-Bank

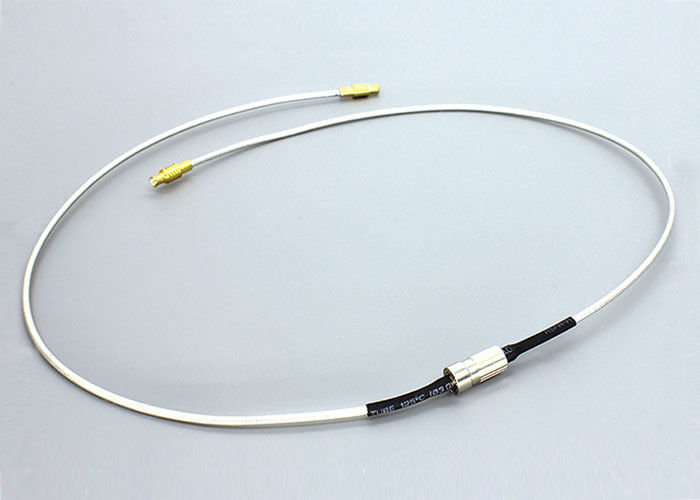

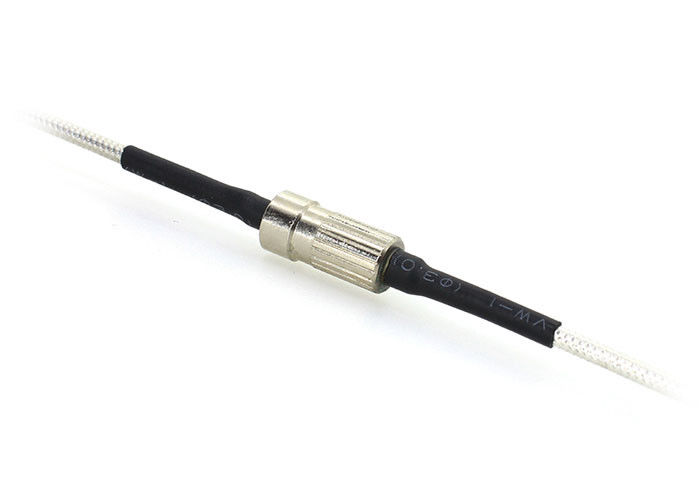

Beschreibung des Hochfrequenzdrehgelenkes HF0103-07
Das Reihe SenRing HF0103-07 Rfdrehgelenk ist ein Einkanal-Rfdrehgelenk mit einem Frequenzbereich DCs zu 3GHz. Die gemeinsame Art benutzt Kabel RJ405, und die Höchstgeschwindigkeit ist 100RPM. HF0103-07 ist ein Produkt sich entwickelte besonders, um den übertragungstechnischen Bedingungen von Hochgeschwindigkeitsdigitalen oder serienmäßiganalogsignalen zu genügen. Es stützt nicht Mischgetriebe des Stroms und der Signale. Wenn Sie Getriebe des Stroms und der Signale kombinieren müssen, können Sie andere Modelle wählen.
Eigenschaften des Hochfrequenzdrehgelenkes HF0103-07
1. Verbindungsstückart: Koaxialität RG405 (SMA, MCX, MMCX addieren können Verbindungsstücke);
2. Es wird in den ununterbrochenen Geräten der Rotation 360° verwendet, um die Hochfrequenzsignale mit 1 Kanälen zu übertragen;
3. Frequenz DC~3GHz;
4. Niedrige Einfügungsdämpfung und Stehwellenverhältnis;
Anwendung für Satellitenantenne, Fahrzeug, Radar, Mikrowellenantennenprüfstand….usw.;
Technische Spezifikation des Hochfrequenzdrehgelenkes HF0103-07
| Verbindungsstückart | Koaxialität RG405 (SMA, MCX, MMCX addieren können Verbindungsstücke) |
| Frequenz | DC zu 3 Gigahertz |
| VSWR (maximal) | 1.7@DC zu 3 Gigahertz |
| VSWR-Schwankung (maximal) | 0,05 |
| Höchstleistung (maximal) | 500W |
| Drehende Geschwindigkeit (maximal) | 250RPM |
| Anlaufmoment (maximal) | 0.5N.cm |
| Axiale Last des Verbindungsstücks (maximal) | ±0.1N |
| Isoliermaterial | PTFE |
| Temperatur | -55 zu +85℃ (Arbeitstemperatur) -55 zu +85℃ (Lagertemperatur) |
| Art | Ich Art |
| Phase wow (maximaler Grad) | 1° |
| Einfügungsdämpfung | 0,25 DB @ DC zu 1,5 Gigahertz 0,30 DB @10 zu 3 Gigahertz |
| Einfügungsdämpfungsschwankung | 0,05 DB |
| Durchschnittliche Energie (maximal) | 200 Gigahertz w-@1.5 500 W @3GHz |
| Berufsleben | > 10 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehendes Drehmoment (maximal) | 0,5 N.cm |
| Verbindungsstückradiallast (maximal) | ±0.1N |
| IP-Grad | ACC IP 40. En 60529 |
| Feuchtigkeit | 95% (Arbeitsfeuchtigkeit) 85% (Speicherfeuchtigkeit) |
Teilnummernbeschreibung
Zeichnung
Hochfrequenzdrehgelenk konnte auch genannt werden Hochfrequenzschleifring. Diese Art des Drehgelenkes kann ein Element sein, das auf das Kabel oder das Instrument als Übertragen oder Unterbrechen der Linie der elektrischen Verbindungen installierte.
Wenn Sie spezifische kundengebundene Anforderung haben, glauben Sie bitte, dass frei, uns zu konsultieren, damit unsere Vertriebsingenieur, das passendste Produkt Ihnen für Sie empfehlen konnte Hinweis.
