Längeres Lebenszeit-Edelmetall treten mit Materialien Hochfrequenzschleifrings One Channels 50GHz in Verbindung

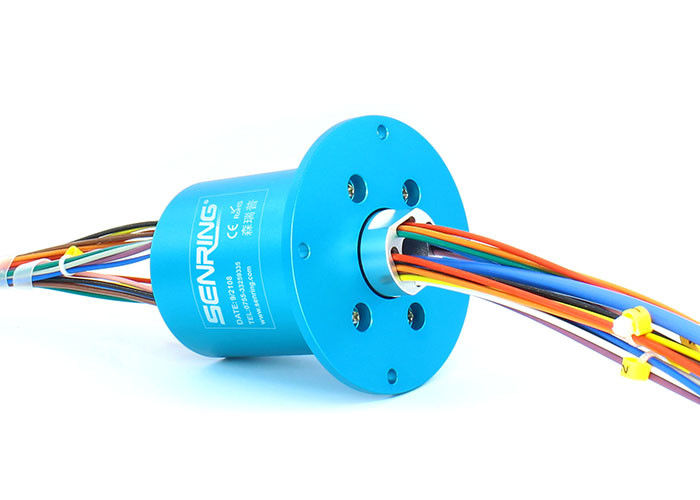

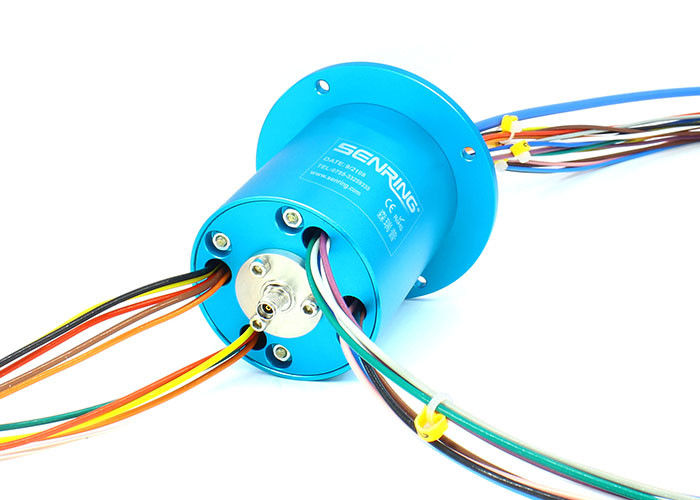

Beschreibung des Hochfrequenzdrehgelenkes HF0150-56
Das Reihe SenRing HF0150-56 Rfdrehgelenk ist ein Einkanal-Rfdrehgelenk mit einem Frequenzbereich DCs zu 50GHz. Die gemeinsame Art ist 2,4 (K) - F an beiden Enden, und die Höchstgeschwindigkeit ist 100RPM. Der Hauptteilaußendurchmesser von HF0150-56 ist 31.8mm. Es ist ein Produkt sich entwickelte besonders, um den übertragungstechnischen Bedingungen von Hochgeschwindigkeitsdigitalen oder serienmäßiganalogsignalen zu genügen. Es stützt Mischgetriebe von 1-48 Kanälen des Stroms und der Signale.
Eigenschaften des Hochfrequenzdrehgelenkes HF0150-56
1. Hochfrequenzsignale Kanals DC~50GHz des Unterstützungs 1;
2. Es kann Mähdreschersendeleistung oder Signale (1-48 Drähte) sein;
3. Niedrige Einfügungsdämpfung und Stehwellenverhältnis;
4. Anwendung für Satellitenantenne, Fahrzeug, Radar, Mikrowellenantennenprüfstand….usw.;
Technische Spezifikation des Hochfrequenzdrehgelenkes HF0150-56
| Verbindungsstückart | 2.4mm Female-2.4mm Frau (50Ω) |
| Frequenz | DC zu 50 Gigahertz |
| VSWR (maximal) | 1.3@DC zu 10 Gigahertz 1.4@10 zu 26.5GHz 1.7@26.5 zu 50GHz |
| VSWR-Schwankung (maximal) | DC 0.05@ zu 26,5 Gigahertz 0,2 @ 26,5 bis 50 Gigahertz |
| Höchstleistung (maximal) | 500W |
| Drehende Geschwindigkeit (maximal) | 250RPM |
| Anlaufmoment (maximal) | 0.5N.cm |
| Axiale Last des Verbindungsstücks (maximal) | ±0.1N |
| Temperatur | -55 zu +85℃ (Arbeitstemperatur) -55 zu +85℃ (Lagertemperatur) |
| Feuchtigkeit | 95% (Arbeitsfeuchtigkeit) 85% (Lagertemperatur) |
| Art | Ich Art |
| Phase wow (maximaler Grad) | 1°@DC zu 26,5 Gigahertz 2°@26.5 zu 50 Gigahertz |
| Einfügungsdämpfung | 0,30 DB @ DC zu 10 Gigahertz 0,50 DB @10 zu 26.5GHz 0,90 DB @26.5 zu 50GHz |
| Einfügungsdämpfungsschwankung | 0,1 DB |
| Durchschnittliche Energie (maximal) | 50 Gigahertz w-@1 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
| Berufsleben | > 10 Millionen für Hinweis (hängt von den Arbeitsbedingungen) ab |
| Drehendes Drehmoment (maximal) | 0,5 N.cm |
| Verbindungsstückradiallast (maximal) | ±0.1N |
| IP-Grad | ACC IP 40. En 60529 |
| Isoliermaterial | PTFE |
| Mechanisch | |
| Berufsleben | > 10 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Drehende Geschwindigkeit | 250RPM |
| Temperatur | -30℃~80℃ |
| Feuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | Goldgold |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | Kanäle 0.05N.m+0.01N.m/6 |
| Elektrisch | ||
| Spezielles. | Energie | Signal |
| Spannungsbereich | 0~440VAC/VDC | 0~240VAC/VDC |
| Insolutions-Widerstand | ≥500MΩ/500VDC | ≥300MΩ/300VDC |
| Anschlussleitungsspezielles. | AWG#17 Silber-überzog Teflondraht | AWG#22 Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 150mm (können besonders angefertigt werden) | |
| Insolutions-Widerstand | 300VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| IP-Grad | IP51 | |
Teilnummernbeschreibung
Zeichnung
| vorbildliche Liste | Rf-Kanal | Frequenz | Stromkreise nein (10A) | Stromkreise nein (0~2A) | Länge L (Millimeter) |
| HF0150-56-0610 | 1 Kanal | DC~50GHz | 6 Kanäle | 0 | 38mm |
| HF0150-56-06S | 1 Kanal | DC~50GHz | 0 | 6 Kanäle | 38mm |
| HF0150-56-0610-06S | 1 Kanal | DC~50GHz | 6 Kanäle | 6 Kanäle | 55mm |
| HF0150-56-1210 | 1 Kanal | DC~50GHz | 12 Kanäle | 0 | 55mm |
| HF0150-56-12S | 1 Kanal | DC~50GHz | 0 | 12 Kanäle | 55mm |
| HF0150-56-0610-12S | 1 Kanal | DC~50GHz | 6 Kanäle | 12 Kanäle | 71.5mm |
| HF0150-56-1810 | 1 Kanal | DC~50GHz | 18 Kanäle | 0 | 71.5mm |
| HF0150-56-18S | 1 Kanal | DC~50GHz | 0 | 18 Kanäle | 71.5mm |
| HF0150-56-0610-18S | 1 Kanal | DC~50GHz | 6 Kanäle | 18 Kanäle | 88.5mm |
| HF0150-56-1210-12S | 1 Kanal | DC~50GHz | 12 Kanäle | 12 Kanäle | 88.5mm |
| HF0150-56-2410 | 1 Kanal | DC~50GHz | 24 Kanäle | 0 | 88.5mm |
| HF0150-56-24S | 1 Kanal | DC~50GHz | 0 | 24 Kanäle | 88.5mm |
| HF0150-56-36S | 1 Kanal | DC~50GHz | 0 | 36 Kanäle | 122mm |
| HF0150-56-48S | 1 Kanal | DC~50GHz | 0 | 48 Kanäle | 156mm |
