Herkunftsort:
China
Markenname:
senring
Zertifizierung:
CE, ISO9001
Modellnummer:
HF0150-12
Treten Sie mit uns in Verbindung
Rotierender gemeinsamer Beleg Ring For Transmitting Of Analog Rfs des Zeichenkanal-50GHz und Digital-Signale

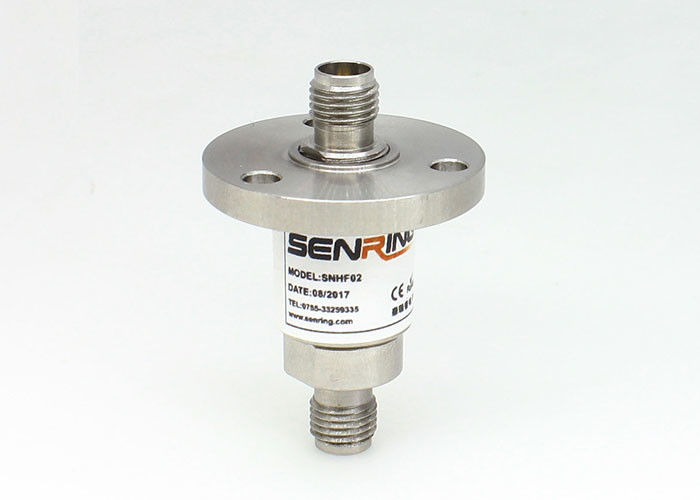

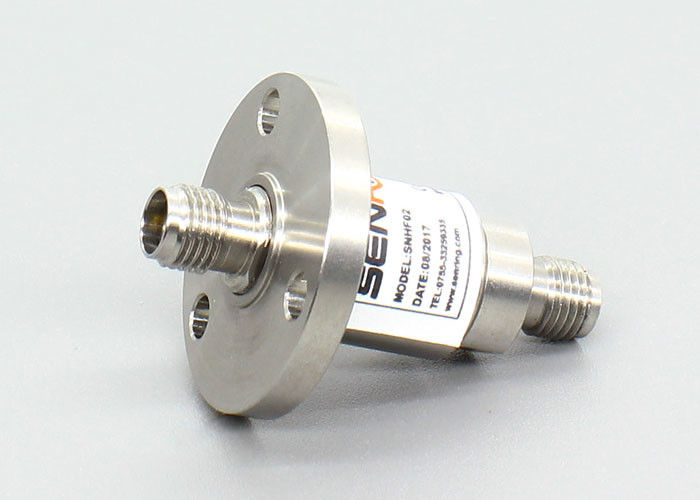

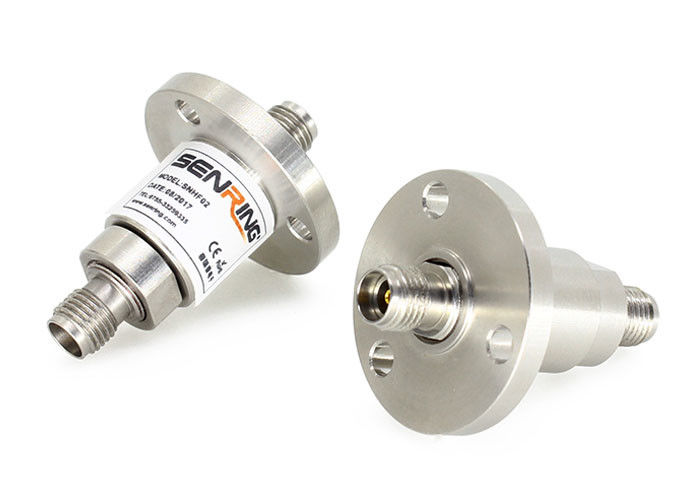

Beschreibung des Hochfrequenzdrehgelenkes HF0150-12
Reihenrf-Drehgelenk Senring HF0150-12 ist ein singal Hochfrequenzschleifring des Kanals (Rf), Frequenz DC~50GHz, 2,4 (K) - f-Verbindungsstück, Arbeitsgeschwindigkeit 100RPM. HF0150-12 ist verwendetes Übertragen von analogem und digitale Signale, Rf-Kanal, können besonders angefertigt werden, um Energie/Signale zu kombinieren.
Eigenschaften des Hochfrequenzdrehgelenkes HF0150-12
1. Er kann die Hochgeschwindigkeits- und Hochfrequenz Signale (Koaxial-Rf) ohne Fehler übertragen;
2. stützt 1 Kanal DC 50GHz zum Hochfrequenz Getriebe (Koaxial-Rf);
3. hat ausgezeichnete Einfügungsdämpfung und Stehwellenverhältnis;
4. passend für Satellitenantennen, Fahrzeug-angebrachte Geräte, Radar, Mikrowellenantennenprüfstände und andere Felder.
Technische Spezifikation des Hochfrequenzdrehgelenkes HF0150-12
| Verbindungsstückart | 2.4mm Female-2.4mm Frau (50Ω) |
| Frequenz | DC zu 50 Gigahertz |
| VSWR (maximal) | 1.3@DC zu 10 Gigahertz 1.4@10 zu 26.5GHz 1.7@26.5 zu 50GHz |
| VSWR-Schwankung (maximal) | DC 0.05@ zu 26,5 Gigahertz 0,2 @ 26,5 bis 50 Gigahertz |
| Höchstleistung (maximal) | 3000W |
| Drehende Geschwindigkeit (maximal) | 150RPM |
| Anlaufmoment (maximal) | 0.5N.cm |
| Axiale Last des Verbindungsstücks (maximal) | ±0.1N |
| Temperatur | -55 zu +85℃ (Arbeitstemperatur) -55 zu +85℃ (Lagertemperatur) |
| Feuchtigkeit | 95% (Arbeitsfeuchtigkeit) 85% (Lagertemperatur) |
| Art | Ich Art |
| Phase wow (maximaler Grad) | 1°@DC zu 26,5 Gigahertz 2°@26.5 zu 50 Gigahertz |
| Einfügungsdämpfung | 0,30 DB @ DC zu 10 Gigahertz 0,50 DB @10 zu 26.5GHz 0,90 DB @26.5 zu 50GHz |
| Einfügungsdämpfungsschwankung | 0,1 DB |
| Durchschnittliche Energie (maximal) | 50 Gigahertz w-@1 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
| Berufsleben | > 10 Millionen für Hinweis (hängt von den Arbeitsbedingungen) ab |
| Drehendes Drehmoment (maximal) | 0,5 N.cm |
| Verbindungsstückradiallast (maximal) | ±0.1N |
| IP-Grad | ACC IP 40. En 60529 |
| Isoliermaterial | PTFE |
Teilnummernbeschreibung
Zeichnung
FAQ:
Q1: Welche technischen Daten für unser kundengebundenes Schleifringmodell zur Verfügung gestellt werden sollten.
: Wenn Sie das spezielle Schleifringmodell besonders anfertigen möchten, müssen Sie Details als unten bereitstellen:
1. operatring Geschwindigkeit (U/min)
2. die Art der Installation
3. Entwurfsgröße
4. Kanäle (das Nr. des einzelnen Drahtes außer Kabel)
5. Nennspannung u. Strom für Energieringe und Signalringe
6. die Signalart und bezogen
Parameter (sehr wichtig)
7. Betriebstemperatur h.IP (versiegelnde Anforderungen)
Q2: Wie lang ist Ihre ProduktionsVorbereitungs- und Anlaufzeit?
: Er benötigt 7 bis 15 Tage für Standardprodukte, 10 bis 20 Tage für einfache kundengebundene Produkte,
15 bis 40 Tage für komplexe kundengebundene Produkte.
