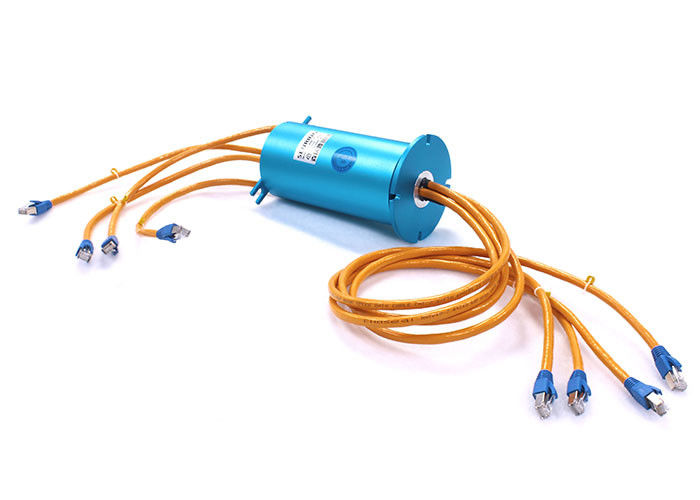

Kundengebundener 110v Beleg Ring Rotating Connector Rings

Kundengebundene industrielle Bus-Signal-Beleg-Ring Accurately Transmit High Speed-Daten

Beschreibung des Schleifrings der Reihe bm099

Reihe Senring SNB umfasst industrieller Bus-Signal-Schleifring alle Arten industrielle Bus-Signal-Schleifringe, wie: Canbus, Profibus, RS-232, USB, 1000M Ethernet, Koaxial-Rf, VGA, etc., es Nocken den Bedarf erfüllen, verschiedene Signale an der Zwischenzeit durch einen Schleifring genau zu übertragen wenn drehende Geräte 360°. B-Reihenvorteile: unabhängige übertragende Geschwindigkeit der Geschmacksmuster-, kosteneffektiver, hoherdaten und stabile Leistung. Die Kontakt matrials nehmen die Technologie des Edelmetalls + hartes Vergolden an, stark haltbar und Antioxydations-chactrecter stellt langes Berufsleben sicher.

Eigenschaften des Schleifrings der Reihe bm099

Dieser Körper nicht-durch gebohrten leitfähigen Schleifring hat einen Außendurchmesser von 99mm und eine Höchstzahl von Stromkreisen von 120 Wegen.

Es kann Hochgeschwindigkeitsdaten ohne Fehler übertragen und kann verschiedene Signale wie RS-232, RS-485, RS-422, VGA, etc. stabil darüber hinaus übertragen, es kann verschiedene Bussignale wie Profibus, LonWorks, CanBus, DeviceNet, ControlNet auch stabil übertragen und kann Signale wie USB, HDMI, Gigabit Ethernet, Faseroptik-, VGA, DVI, Koaxialhochfrequenz (Hochfrequenz), etc. mischen und übertragen.

Außerdem kann dieser leitfähige Schleifring Daten des Ethernets (10M/100M/1000M BaseT) auch stabil übertragen.

Es hat eine breite Palette von Anwendungen, einschließlich Verpackenmaschinerie, Roboter, Automatisierungsausrüstung, medizinische Geräte, industrielle Regeleinrichtung, Stadiumslichttechnische ausrüstung, Spielzeuganimationsmaschinerie und andere Felder.

Teilnummernbeschreibung

Code-Liste der Signal-Art

F - 100M Ethernet (10, 100 BaseT Ethernet) - RJ45 (4circuits)

E - 1000M Ethernet (BaseT-Ethernet 1000) - RJ45 (9circuits)

P - Profibus (Profibus - 4-Pin D-Vor) (4circuits)

C - Canbus (Canbus - 4-Pin D-Vor) (4circuits)

D - Gerät-Netz - 5 Pin Micro Change (5 Stromkreise)

T - Steuernetz - 75 Ω BNC (4circuits)

V - VGA (9circuits)

H - HDMI (19circuits)

U - USB 2,0 (5circuits)

Q - Koaxialsignal (Koaxialität - 75 Ω BNC) (2circuits)

R - RS485 (3circuits)

R1 - RS422 (5circuits)

R2 - RS232 (10circuits)

B - Servobewegungskodierersignal (8circuits)

E1 - industrielles Ethernet (9circuits)

Zeichnung des Schleifrings der Reihe bm099
