Industrielle kundengebundene Signal-Beleg-Ring Stable Transmission Of Profibus-Signale

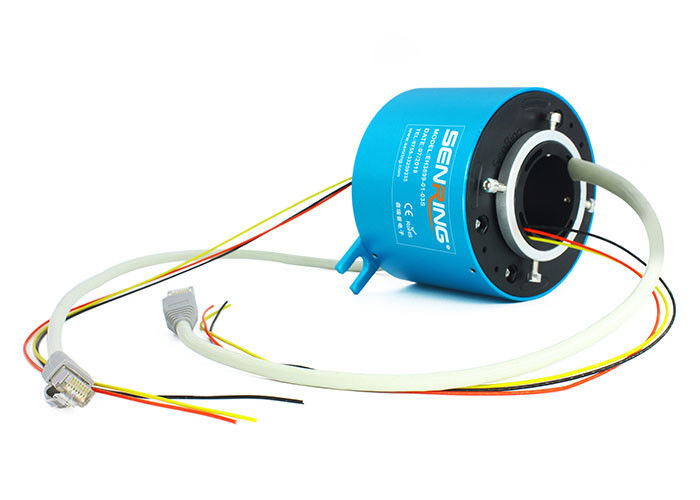

Beschreibung des Schleifrings des Signal-BH38119
Industrielle Bus-Schleifringe haben einige Vorteile, die effektiv die Datenübertragungseffizienz und die Zuverlässigkeit der drehenden Ausrüstung verbessern und den Bedarf der industriellen Automatisierung und der Kontrollsysteme erfüllen.
Starker und schwacher des elektrischen Signals Schleifring der Reihe BH38119 ist eine kundengebundene Schleifring-Reihe mit einer 50mm Öffnung und einem 119mm Außendurchmesser. Abgesehen von der örtlich festgelegten Öffnung und dem Außendurchmesser können Signalarten besonders angefertigt werden. Der Schleifring der Reihe BH38119 kann Strom 2A/5A/10A/30A durch 360 Grad Rotation nicht nur übertragen aber auch verschiedene Signale wie HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, Profibus-Bussignal, etc. stabil und genau übertragen. Die Höchstzahl von Stromkreisen für BH38119 ist 168, die die meisten Bedingungen erfüllen können.
Eigenschaften des Schleifrings des Signal-BH38119
1. Lochgröße von 38.1mm und ein Außendurchmesser von 119mm mit einem Maximum von 168 Stromkreisen, ihn passend machend für Gebrauch in den verschiedenen Anwendungen.
2. Überträgt genau Hochgeschwindigkeitsdaten, einschließlich Gigabit Ethernet und stellt schnelle und zuverlässige Datenübertragung sicher.
3. Stabiles Getriebe von verschiedenen Signalarten, wie RS-232, RS-485, RS-422, VGA und anderen Übertragungsprotokollen.
4. Stabiles Getriebe von industriellen Bussignalen, wie Profibus, LonWorks, CanBus, DeviceNet, ControlNet und anderen Übertragungsprotokollen weitverbreitet in der industriellen Automatisierung und in den Kontrollsystemen.
5. Mehrdeutige Zeichen, wie USB übertragen, kann HDMI, 1000M Ethernet, Faseroptik, VGA, DVI, Koaxial-Rf (Hochfrequenz) es passend unter anderem machen für verschiedene Anwendungen.
6. Stabiles Getriebe von Ethernet-Daten mit Geschwindigkeiten von 10M/100M/1000M BaseT, zuverlässige Datenübertragung in den industriellen Ethernet-Netzwerken sicherstellend.
| Stromkreise nein. | 2~168circuits (hängt vom Modell) ab |
| Nennspannung | 0~690 VDC/VAC |
| Unterkunft des Materials | AL-Legierung |
| Berufsleben | > 80 Millionen für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Elektrische Geräusche | <10m> |
| Durchschlagsfestigkeit | 800VDC@50Hz |
| Durchschlagsfestigkeit | 1000MΩ@600VDC |
| Arbeitstemp. | -40℃ | 80°C |
| Körperschall | MIL-STD-810E |
| Gegenwärtig | Signal (2A), 10A/circuit |
| max. drehende Geschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Drehmoment | 0.1N.m; Draht +0.03N.m/6 |
| Kontakt-Material | Edelmetall: Goldlegierung |
| Durchgangswiderstand | <20m> |
| Anschlussleitungs-spezielles. | UL Teflon@Awg22, Awg16 |
| Anschlussleitungslänge | 300mm |
| IP-Grad | IP51 |
| Arbeits-Feuchtigkeit | 10% | 85% RELATIVE FEUCHTIGKEIT |
| CER-Zertifikat | JA |
| Material | RoHS konform |
F - 100M Ethernet (10, 100 BaseT Ethernet) - RJ45 (4circuits)
E - 1000M Ethernet (1000 BaseT-Ethernet) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-Vor) (4circuits)
C - Canbus (Canbus - 4-Pin D-Vor) (4circuits)
D - Gerät-Netz - 5 Pin Micro Change (5 Stromkreise)
T - Steuernetz - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Servobewegungskodierersignal (8circuits)
E1 - Industrielles Ethernet (9circuits)
