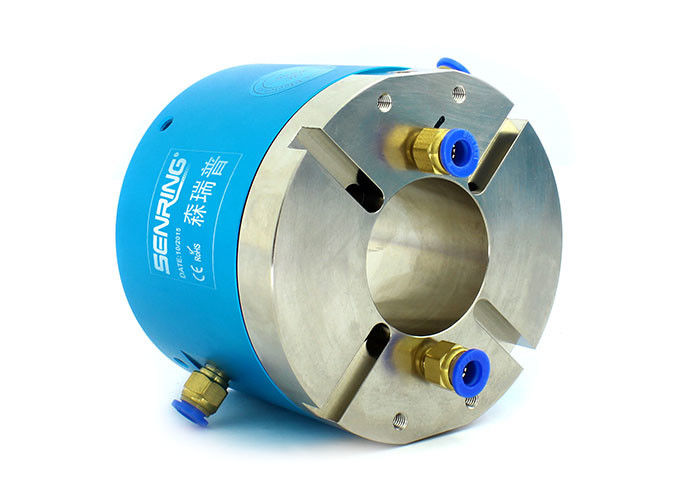

Elektrische Drehdurchführung 360° der Höhlen-50mm übertragen komprimierten Dampf/Vakuum
Beschreibung des hohlen Schleifrings der Wellen-3502006
Das pneumatische Drehgelenk der Höhle 50mm ist in den Anwendungen allgemein verwendet, in denen ein kompaktes und leichtes Drehgelenk angefordert wird. Es ist für Gebrauch in kleinem pneumatischem oder Hydrauliksysteme, wo Raum, wie in Robotik, Automatisierungsausrüstung begrenzt ist, und medizinische Geräte passend.
Wenn man ein pneumatisches Drehgelenk der Höhle 50mm vorwählt, ist es wichtig, Faktoren wie Druck und Strömungsgeschwindigkeit, Größe und Gewicht, Dichtung, Material, Drehzahl und Temperatur zu betrachten. Diese Faktoren garantieren, dass das Drehgelenk mit der spezifischen Anwendung kompatibel ist und können leistungsfähig und effektiv funktionieren.
Höhlen-Wellen-Drehdurchführungen Durchgang SENRING 2, die 3502006 Reihe 2 in 2 heraus hohler gebohrter Drehdurchführung, hohle Wellenstandardgröße 50mm, andere hohle Wellengrößen ist, können besonders angefertigt werden.
Technische Spezifikation des hohlen Schleifrings der Wellen-3502006
| Durchgänge (Gas) | 2 Durchgänge |
| Rohr-Größe | 6~8mm Rohr, G1/8“; Hafen |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Funktionierendruck | Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (kann besonders angefertigt werden) |
|
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
Eigenschaften des hohlen Schleifrings der Wellen-3502006
Das Drehgelenk kann mit einem Parallelgreifer installiert sein, um sich zusammen zu drehen. Es stützt das Getriebe der Mischenergie und der Signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe, und so weiter. Es kann Druckluft, Dampf, Vakuum, Unterdruck, Überdruck und andere Medien in 360 Grad übertragen. Der maximale Druck ist 1Mpa (Vakuum: -100kPa, Hochdruck kann besonders angefertigt werden). Es stützt“ Häfen zwei G1/8 für 6~8mm Rohre. Die hohle Wellenstandardgröße ist 50mm.

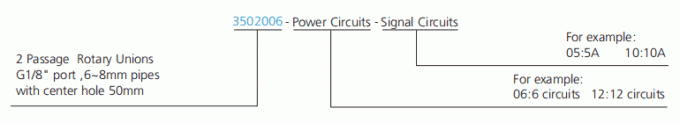

Teilnummernbeschreibung

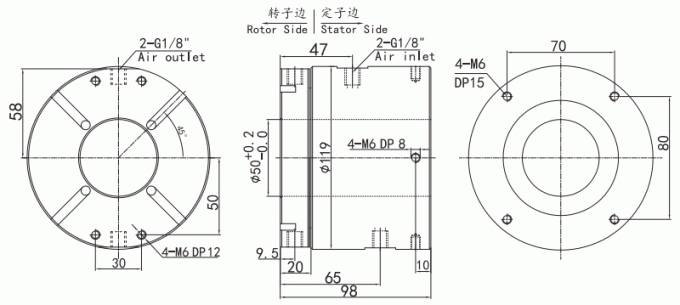

Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3502006 | 2 Durchgänge | G1/8“ | 6∼8mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Energie-Stromkreise (10A) | Signal-Stromkreise (5A) | Länge L (Millimeter) |
| 3502006-1205 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 12 | 74 |
| 3502006-1210 | 2 Durchgänge | G1/8“ | 6∼8mm | 12 | 0 | 74 |
| 3502006-1805 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 18 | 100 |
| 3502006-1810 | 2 Durchgänge | G1/8“ | 6∼8mm | 18 | 0 | 100 |
| 3502006-2405 | 2 Durchgänge | G1/8“ | 6∼8mm | 0 | 24 | 124 |
| 3502006-2410 | 2 Durchgänge | G1/8“ | 6∼8mm | 24 | 0 | 124 |
Bieten Sie kundenspezifische Schleifringe an?
Ja wenn Sie überzeugt sind, dass eine kundenspezifische/geänderte Lösung höchstwahrscheinlich angefordert oder Unterstützung in Ihrer Auswahl benötigt wird, treten Sie mit uns in Verbindung, um anzufangen. Unsere Ingenieure finden die perfekte Lösung für Ihren Bedarf.
