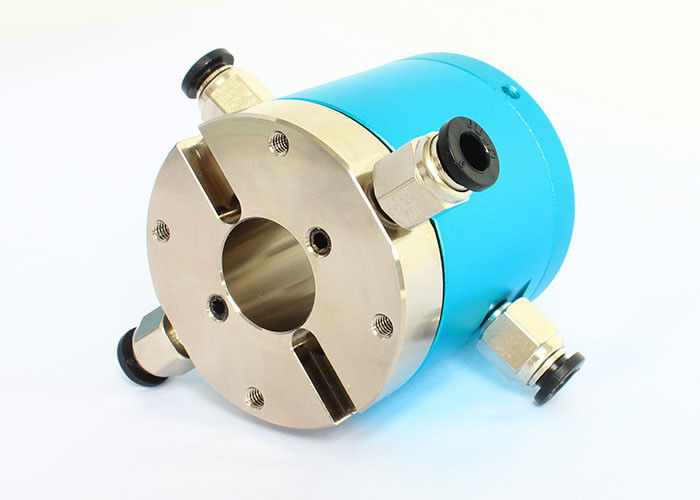

Zwei hohle Wellen-Größen-elektrische Drehdurchführung des Gas-Durchgangs-20mm
Beschreibung des hohlen Schleifrings der Wellen-3402004
Das Senring das pneumatische Drehgelenk mit 3402004 Reihen ist ein Doppeldurchgangsdrehgelenk, das zu einer 360-Grad-Rotation und zum Getriebe von 2 Durchgängen von Druckluft, von Dampf, von Vakuum und von anderen Gasmedien fähig ist. Dieses Drehgelenk stützt 4mm und 6mm Luftrohre für Gasgetriebe. Außerdem stützt es Mischgetriebe von den verschiedenen Strom, die von 2A zu 800A, beim die Vorteile des kleinen, leichten, niedrigen Drehmoments und der Fähigkeit auch haben, mehrfache Gasdurchgänge ohne Störung zu übertragen reichen.
Dieses Drehgelenk ist für viele industriellen Anwendungen, wie Robotik, Automatisierungsausrüstung und medizinische Geräte passend. Sein Doppeldurchgangsentwurf ermöglicht ihm, mehrfache Gasmedien gleichzeitig zu übertragen, dadurch er verbessert er Systemflexibilität und Leistungsfähigkeit. Zusätzlich sein kleiner und leichter Entwurf Installation machen und Wartung einfacher.
Technische Spezifikation des hohlen Schleifrings der Wellen-3402004
| Durchgänge (Gas) | 2 Durchgänge |
| Rohr-Größe | 4~6mm Rohr, M5quot; Hafen |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Funktionierendruck | Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (kann besonders angefertigt werden) |
|
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
Eigenschaften des hohlen Schleifrings der Wellen-3402004
1. Es kann mit einem Parallelgreifer installiert sein, um sich zusammen zu drehen.
2. Es stützt das Getriebe der Mischenergie und der Signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe, und so weiter.
3. Es kann Druckluft, Dampf, Vakuum, Unterdruck, Überdruck und andere Medien in 360 Grad übertragen.
4. Der maximale Druck ist 1Mpa (Vakuum: -100kPa, Hochdruck kann besonders angefertigt werden).
5. Es stützt zwei Häfen M5 für 4~6mm Rohre.
6. Die hohle Wellenstandardgröße ist 20mm.
Das Senring das pneumatische Drehgelenk mit 3402004 Reihen ist eine vielseitige und zuverlässige Wahl für industrielle Anwendungen, die das Getriebe von Gasmedien und von verschiedenen Strom erfordern. Sein Doppeldurchgangsentwurf, breite Palette des Mediengetriebes und Unterstützung für Mischgetriebe von Strom liefern Flexibilität im Systemdesign. Zusätzlich machen seine kleinen und Leichtgewichtler es einfach zu installieren und instandzuhalten.
Teilnummernbeschreibung
Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3402004 | 2 Durchgänge | M5 | 4∼6mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Energie/Signal (5A/10A) | Länge L (Millimeter) |
| 3402004-0605 | 2 Durchgänge | M5 | 4∼6mm | 6 | 34,5 |
| 3402004-1205 | 2 Durchgänge | M5 | 4∼6mm | 12 | 52,5 |
