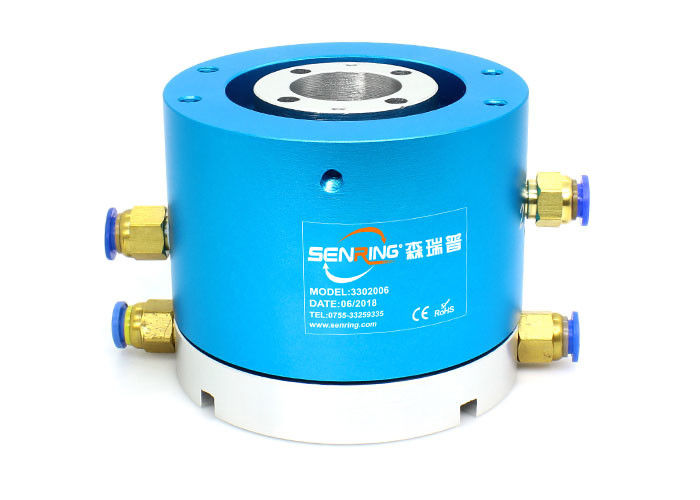

Kundenspezifischer hohler Wellen-Berg-elektrische Drehdurchführung mit Flansch-Berg
Beschreibung des hohlen Schleifrings der Wellen-3302006
Ein pneumatisches Drehgelenk der Höhle 30mm ist eine Art drehendes Verbindungsstück, die Gasmedien übertragen kann, gewöhnlich benutzt in den Maschinen und Ausrüstung, die das Getriebe von Druckluft, von Vakuum, von Dampf und von anderen Gasmedien in drehenden Komponenten erfordern.
Das Drehgelenk hat einen Außendurchmesser von 30mm und eine hohle Welle eines bestimmten Durchmessers, der Gasgetriebe beim Drehen ermöglicht. Dieses Drehgelenk wird gewöhnlich aus zwei Teilen, einer Basisstation und einem drehenden Fach verfasst. Die Basisstation wird an das statische Teil der Maschine oder der Ausrüstung angeschlossen, während das drehende Teil an die drehende Maschine oder die Ausrüstung angeschlossen wird.
Ein pneumatisches Drehgelenk der Höhle 30mm wird normalerweise durch seinen Leichtgewichtler, Haltbarkeit, Leichtigkeit der Installation und Wartung gekennzeichnet und kann in den verschiedenen industriellen Anwendungen wie Robotik, Automatisierungsausrüstung, Druckmaschinen, Verpackmaschinen, medizinische Ausrüstung verwendet werden und mehr.
Technische Spezifikation des hohlen Schleifrings der Wellen-3302006
| Durchgänge (Gas) | 2 Durchgänge |
| Rohr-Größe | 6~8mm Rohr,“ Hafen G1/8 |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Funktionierendruck | Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (kann besonders angefertigt werden) |
|
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
Eigenschaften des hohlen Schleifrings der Wellen-332006
Das Drehgelenk ist entworfen, um sich mit einem Parallelgreifer zu drehen und kann eine Vielzahl von Energie- und Signalarten, einschließlich USB übertragen, HDMI, Ethernet und mehr. Es ist zum Getriebe 360° von Druckluft, von Dampf, von Vakuum und von unterschiedlichem Druck, mit einem maximalen Druck von 1Mpa fähig (kundengerecht für höheren Druck). Das Drehgelenk stützt“ Häfen 2 G1/8 für 6~8mm Rohre und kommt mit einer hohlen Wellenstandardgröße von 30mm und macht es passend für verschiedene industrielle Anwendungen.
Teilnummernbeschreibung
Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3302006 | 2 Durchgänge | G1/8“ | 6~8mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Energie-Stromkreise (10A) | Signal-Stromkreise (2A) | Länge L (Millimeter) |
| 3302006-06S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 6 | 48 |
| 3302006-0610 | 2 Durchgänge | G1/8“ | 6~8mm | 6 | 0 | 48 |
| 3302006-12S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 12 | 72 |
| 3302006-0610-06S | 2 Durchgänge | G1/8“ | 6~8mm | 6 | 6 | 72 |
| 3302006-1210 | 2 Durchgänge | G1/8“ | 6~8mm | 12 | 0 | 72 |
| 3302006-0610-12S | 2 Durchgänge | G1/8“ | 6~8mm | 6 | 12 | 96 |
| 3302006-1210-06S | 2 Durchgänge | G1/8“ | 6~8mm | 12 | 6 | 96 |
| 3302006-18S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 18 | 96 |
| 3302006-1810 | 2 Durchgänge | G1/8“ | 6~8mm | 18 | 0 | 96 |
| 3302006-0610-18S | 2 Durchgänge | G1/8“ | 6~8mm | 6 | 18 | 120 |
| 3302006-24S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 24 | 120 |
| 3302006-2410 | 2 Durchgänge | G1/8“ | 6~8mm | 24 | 0 | 120 |
| 3302006-36S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 36 | 168 |
| 3302006-1210-24S | 2 Durchgänge | G1/8“ | 6~8mm | 12 | 24 | 168 |
| 3302006-3610 | 2 Durchgänge | G1/8“ | 6~8mm | 36 | 0 | 168 |
| 3302006-48S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 48 | 216 |
| 3302006-1210-36S | 2 Durchgänge | G1/8“ | 6~8mm | 12 | 36 | 216 |
| 3302006-4810 | 2 Durchgänge | G1/8“ | 6~8mm | 48 | 0 | 216 |
| 3302006-60S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 60 | 264 |
| 3302006-1210-48S | 2 Durchgänge | G1/8“ | 6~8mm | 12 | 48 | 264 |
| 3302006-72S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 72 | 312 |
| 3302006-2410-48S | 2 Durchgänge | G1/8“ | 6~8mm | 24 | 48 | 312 |
| 3302006-84S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 84 | 360 |
| 3302006-2410-60S | 2 Durchgänge | G1/8“ | 6~8mm | 20 | 60 | 360 |
| 3302006-96S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 96 | 408 |
| 3302006-108S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 108 | 456 |
| 3302006-120S | 2 Durchgänge | G1/8“ | 6~8mm | 0 | 120 | 504 |
| Ring nein. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Farbe | schwarz | braun | rot | Orange | gelb | grün | Blau | purpurrot | grau | weiß | Rosa | hellblau |
