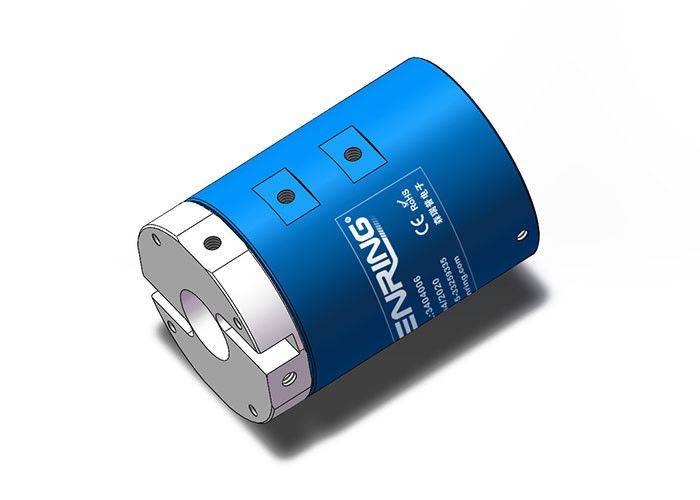

4 4 heraus in der hohlen gebohrten der Drehdurchführungs-4 hohle Wellen-Größen-elektrischen Drehdurchführung Gas-des Durchgangs-20mm
Beschreibung elektrischer Drehdurchführung 3404004
Die Höhlen-Wellen-Drehdurchführungen Durchgang SENRING 4 3404004 Reihe ist 4 in heraus hohler gebohrter Drehdurchführung 4 mit einer hohlen Wellenstandardgröße von 20mm. Andere hohle Wellengrößen können entsprechend Anforderungen besonders angefertigt werden.
Elektrische Drehdurchführung hat eine breite Palette von Anwendungen in den Maschinen und Ausrüstung, die Energie und Signalübertragung durch drehende Komponenten fordern. Es liefern ein zuverlässiges und leistungsfähige Lösung, die Maschinen und Ausrüstung helfen kann, erzielen freie Rotation und führen Aufgaben beim Beibehalten der Integrität und der Zuverlässigkeit der Drähte durch.
Technische Spezifikation elektrischer Drehdurchführung 3404004
| Durchgänge (Gas) | 4 Durchgänge |
| Rohr-Größe | 4~6mm Rohr, M5quot; Hafen |
| Mechanische Daten | |
| spezielles. | Daten |
| Berufsleben | 20millions für Hinweis (hängen von den Arbeitsbedingungen) ab |
| Max. Arbeitsgeschwindigkeit | 250RPM ununterbrochen, 1000RPM stoßweise |
| Arbeitstemp. | -30°C~80°C |
| Arbeitsfeuchtigkeit | 0~85% RELATIVE FEUCHTIGKEIT |
| Kontakt Materia | Edelmetall |
| Unterkunft des Materials | Aluminiumlegierung |
| IP-Grad | IP51 |
| Max. Funktionierendruck | Überdruck 1Mpa, Vakuum -90kPa | |
| Drehmoment | <0> | |
| Elektrische Daten | ||
| spezielles. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0~440VAC/VDC | 0~440VAC/VDC |
| Insolutions-Widerstand | <500m> | <500m> |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 250mm (kann besonders angefertigt werden) |
|
| Insolutions-Widerstand | 500VAC@50Hz, 6s | |
| Elektrische Geräusche | <0> | |
Eigenschaften elektrischer Drehdurchführung 3404004
1. Es kann mit einem Parallelgreifer installiert sein, um sich zusammen zu drehen.
2. Es stützt das Getriebe der Mischenergie und der Signale, wie USB, HDMI, 1000M Ethernet, VGA, DVI, Koaxial-Rf (Hochfrequenz), Servobewegungssignal, industrielle Busschleifringe, und so weiter.
3. Es kann Druckluft, Dampf, Vakuum, Unterdruck, Überdruck und andere Medien in 360 Grad übertragen.
4. Der maximale Druck ist 1Mpa (Vakuum: -100kPa, Hochdruck kann besonders angefertigt werden).
5. Es stützt vier Häfen M5 für 4~6mm Rohre.
6. Die hohle Wellenstandardgröße ist 20mm.
Eine elektrische Drehdurchführung wird gewöhnlich in den Maschinen und in der Ausrüstung benutzt, die das Getriebe der Energie, der Signale oder der Daten durch drehende Komponenten erfordern. Sie sind eine Art Drehverbindungsstück, das Energie erlaubt und signalisiert, durch drehende Teile ohne den Bedarf übertragen zu werden, sich um die verwirrten oder defekten Drähte zu sorgen.
Teilnummernbeschreibung
Zeichnung
Vorbildliche Standardliste
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe |
| 3404004 | 4 Durchgänge | M5 | 4∼6mm |
| Modell | Durchgänge (Gas) | Portgröße | Rohr-Größe | Energie/Signal (5A/10A) | Länge L (Millimeter) |
| 3404004-0605 | 4 Durchgänge | M5 | 4∼6mm | 6 | 34,5 |
| 3404004-1205 | 4 Durchgänge | M5 | 4∼6mm | 12 | 57,5 |
FAQ:
1. Was ist ein Schleifring?
Ein Schleifring ist ein elektromechanisches Gerät, das das Getriebe der Energie und der elektrischen Signale von einem stationären zu einer drehenden Struktur erlaubt. Ein Schleifring kann in jedem elektromechanischen System benutzt werden, das Rotation während Sendeleistung oder Signale erfordert. Er kann mechanische Leistung verbessern, Netzbetrieb vereinfachen und die Schaden-anfälligen Drähte beseitigen, die von den beweglichen Gelenken baumeln.
2. Sind Sie eine Fabrik oder eine Handelsgesellschaft?
: Wir sind eine Berufsmanufaktur mit hochrangigem r- u. d-Team.
