Signal-hohes Schutz-Niveau USB-Beleg-Ring Transmittings USB2.0, kundengebundener Beleg Ring Solution

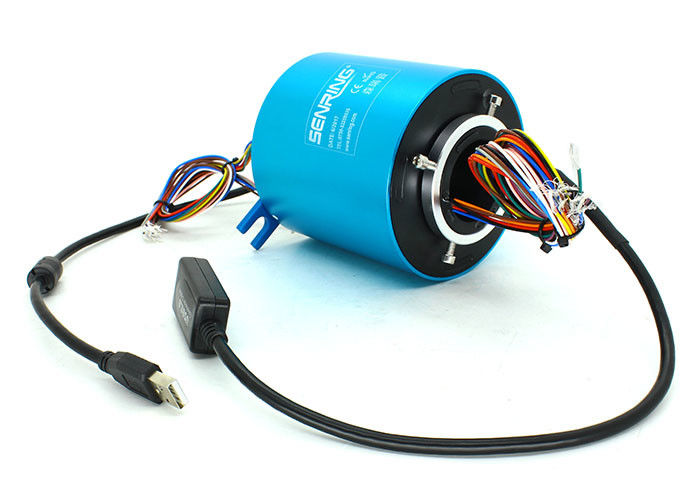

Beschreibung des Schleifrings der Reihe UH50119-01
Das Reihe 4 SENRING UH50119-01 Port-USB-Drehgelenk ist ein Drehverbindungsstück, das 360 Grad drehen und vier USB übertragen kann 2,0 Signale. Es kann das Mischgetriebe von 1-38 Kanälen Energie, gegenwärtig und Signal auch stützen. Das Drehgelenk kann IEEE1394 und verschiedene USB-Signale stabil übertragen.
Der UH50119-01 USB-Schleifring Hafen der Reihe 4 hat die Vorteile der stabilen Signalübertragung, keines Paketverlustes, keines Codefehlers, der niedrigen Rückflussdämpfung und der niedrigen Einfügungsdämpfung. Die Bohrung des Drehgelenkes ist 50mm und macht es passend für jedes mögliches drehende Gerät mit einem Wellendurchmesser von weniger als 50mm.
Der Reihe UH50119-01 USB-Schleifring ist ein Standardprodukt von Sereep mit leicht verfügbarem Inventar. Er hat starke Vielseitigkeit und kann besonders angefertigt werden, um spezielle Spezifikationen zu treffen.
Eigenschaften des Schleifrings der Reihe UH50119-01
Auf das Drehgelenk, das Sie sich beziehen, hat einen Standard-USB-Mann oder -Buchse, die besonders angefertigt werden können, um spezifischen Anforderungen zu entsprechen. Das Gelenk ist zu vier Kanäle von Signalen USB2.0 stabil übertragen fähig und kann kombiniert werden, um 1-38 Stromkreise der Energie, des Signals oder der Kombination von beiden zu übertragen.
Die Lochgröße des Drehgelenkes ist 50mm, mit einem Außendurchmesser von 120mm. Das Gelenk ist vielseitig und kann mit anderen Drehdurchführungen zur Sendeleistung und zu den verschiedenen Signalen, einschließlich IEEE1394 kombiniert werden, Ethernet, USB2.0 und mehr.
Das Drehgelenk ist auch mit der Energie und hydraulischen/pneumatischen Drehdurchführungen kompatibel und macht es passend für eine breite Palette von industriellen Anwendungen. Es stellt eine zuverlässige und leistungsfähige Lösung für Sendeleistung und Signale in drehender Ausrüstung zur Verfügung und kann besonders angefertigt werden, um spezifische Anwendungsbedingungen zu erfüllen.
Teilnummernbeschreibung
Zeichnung des Schleifrings der Reihe UH50119-01
Vorbildliche Standardliste
| Modell | Energie-/Signalstromkreise nein. | USB-Kanäle nein. | |||
| Signal (2A) | Energie (5A) | Energie (10A) | USB2.0 | USB3.0 | |
| UH50119-01-02S | 2 | 0 | 0 | 1 | 52 |
| UH50119-01-0210 | 0 | 2 | 0 | 1 | 52 |
| UH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| UH50119-01-08S | 8 | 0 | 0 | 1 | 76 |
| UH50119-01-0810 | 0 | 8 | 0 | 1 | 76 |
| UH50119-01-0210-06S | 6 | 2 | 0 | 1 | 76 |
| UH50119-01-0410-04S | 4 | 4 | 0 | 1 | 76 |
| UH50119-01-14S | 14 | 0 | 0 | 1 | 100 |
| UH50119-01-1410 | 0 | 14 | 0 | 1 | 100 |
| UH50119-01-0410-10S | 10 | 4 | 0 | 1 | 100 |
| UH50119-01-0810-06S | 6 | 8 | 0 | 1 | 100 |
| UH50119-01-20S | 20 | 0 | 0 | 1 | 124 |
| UH50119-01-2010 | 0 | 20 | 0 | 1 | 124 |
| UH50119-01-26S | 26 | 0 | 0 | 1 | 148 |
| UH50119-01-38S | 38 | 0 | 0 | 1 | 196 |
| USB-Kabel | 1 Kanäle USB2.0 | |
| BRUSTBEEREN (Fehlerhäufigkeit) | 10E-11 | |
| Mechanische Daten | ||
| Spezifikt. | Daten | |
| Berufsleben | SenRing-Schleifringe ordnen Tabelle | |
| Drehende Geschwindigkeit | 150RPM | |
| Arbeitstemp. | -30℃∼80℃ | |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT | |
| Kontaktmaterial | siehe Schleifringgradtabelle | |
| Unterkunft des Materials | Aluminiumlegierung | |
| CER-Zertifikat | Ja | |
| Material | RoHS-Zertifikat | |
| Verbindungsstück | USB 2,0 männlich (weibliche optionale) | |
| Einfügungsdämpfung | ≤2db | |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezielles. | AWG17# Silber-überzog Teflon | AWG22# Silber-überzog Teflon |
| Anschlussleitungslänge | Standard 300mm (kann besonders angefertigt werden) |
|
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 | |
Tabelle des Grad-uh50119-01
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontaktmaterial |
| C: Standard | 400RPM | 20 Millionen | Edelmetall |
| D: industrical | 800RPM | 60 Millionen |
Goldgold
|
