Ethernet-umkreist das rotierende gemeinsame 2 Kanal-Gigabit Ethernet+1~72 Energie/Signal mit integrierter Struktur

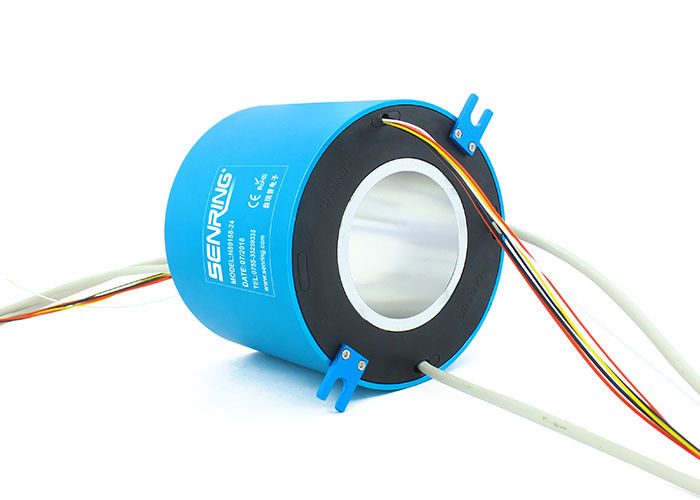

Beschreibung des Schleifrings des Ethernet-EH50119-02
Gigabit Ethernet-Drehgelenk Reihe SENRING EH50119-02, mit integrierter Struktur, Loch 50mm, Od 119mm, kann tranmit 2 Kanäle Gigabit Ethernet-Signal genau, wenn roating 360°, es kombiniert werden kann, um die Energie mit 1~26 Stromkreisen (gegenwärtiges 2~20A) und USB zu übertragen
Ethernet-Schleifring specailly bestimmt, damit Frequenz 250Mhz 100M/1000M Ethernet Signale, mit Vorteilen des zuverlässigen Übertragens, kein Paketverlust, kein Schnurcode, niedrige Rückflussdämpfung, niedrige Einfügungsdämpfung überträgt
Eigenschaften des Schleifrings des Ethernet-EH50119-02

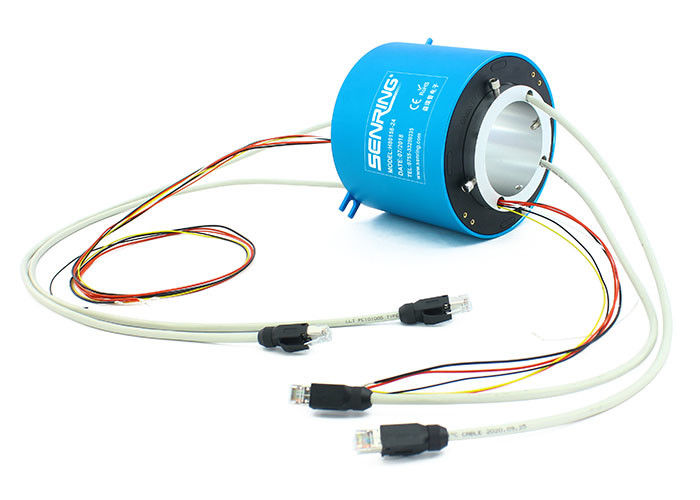

1. Standard-RJ45 männliches Verbindungsstück, weibliches optionales RJ45;
2. Kann 2 Kanäle Gigabit Ethernet-Signal steadilys übertragen;
3. (10M/100M/1000M BaseT); Hauptsächlich verwendet für das Übertragen des Ethernets von 10M, 100M, 1000M BaseT;
4. Kann mit dem Energiekanal oder dem Gas-Flüssigkeitsdrehgelenk arbeiten;
5. Kann kombiniert werden, um die Energie/das Signal mit 1~48 Stromkreisen zu übertragen;
6. Lochgröße 50mm, OD119mm;
7. Mit Vorteilen des zuverlässigen Übertragens, keines Paketverlustes, keines Schnurcodes, der niedrigen Rückflussdämpfung, der niedrigen Einfügungsdämpfung, des etc.
Teilnummernbeschreibung
Zeichnung des Schleifrings des Ethernet-EH50119-02
Technische Spezifikation des Schleifrings des Ethernet-EH50119-02
| Ethernet | 2 Kanäle 100M/1000M baseT |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| Verbindungsstücke | RJ45 | |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezifikt. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Elektrische Geräusche | <10> | |
| CER-Zertifikat | ja | |
| Körperschall | MIL-STD-810E | |
| Material | RoHS konform | |
Vorbildliche Standardliste
| Modell | Energie-/Signalstromkreise nein. | Ethernet-Kanäle nein. | Länge L (Millimeter) | ||
| Signal (0∼2A) | Energie (10A) | Energie (20A) | |||
| EH50119-02-02S | 2 | 0 | 0 | 2 | 100 |
| EH50119-02-0210 | 0 | 2 | 0 | 2 | 100 |
| EH50119-02-08S | 8 | 0 | 0 | 2 | 124 |
| EH50119-02-0820 | 0 | 0 | 0 | 2 | 124 |
| EH50119-02-0410-04S | 4 | 4 | 0 | 2 | 124 |
| EH50119-02-14S | 14 | 0 | 0 | 2 | 148 |
| EH50119-02-1410 | 0 | 14 | 0 | 2 | 148 |
| EH50119-02-20S | 22 | 0 | 0 | 2 | 172 |
| EH50119-02-26S | 26 | 0 | 0 | 2 | 196 |
| EH50119-02-32S | 32 | 0 | 0 | 2 | 222 |
| EH50119-02-56S | 56 | 0 | 0 | 2 | 316 |
*Remark: Stromkreise können für größeren Strom, n-Stromkreise parallel kombiniert werden von 10A, um N*10A, wie 2 Stromkreise 10A für Gebrauch 20A parallel zu erhalten. wenn Sie brauchen, fertigen Sie das Kanalnr. des Ethernets, der Energie und des Signals, besonders an oder mischen Sie andere Signale, pls Kontakt der SenRing-Verkäufer.
Schleifring-Grad-Tabelle des Ethernet-EH50119-02
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Goldgold |
