Hochgeschwindigkeits-Ethernet-Schleifringe 100M/1000M Ethernet Signals

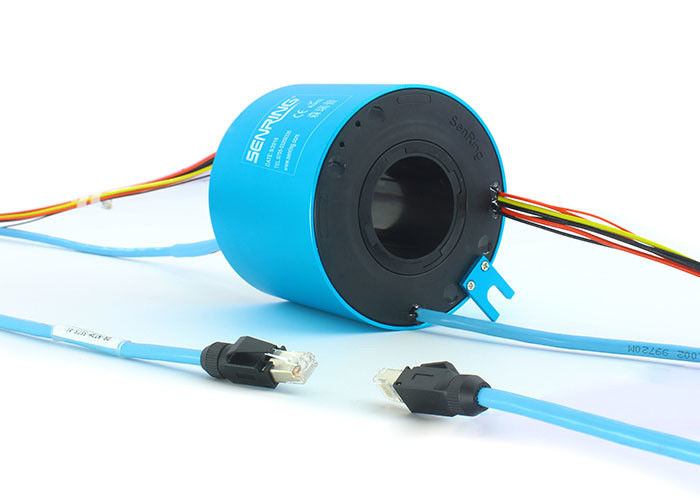

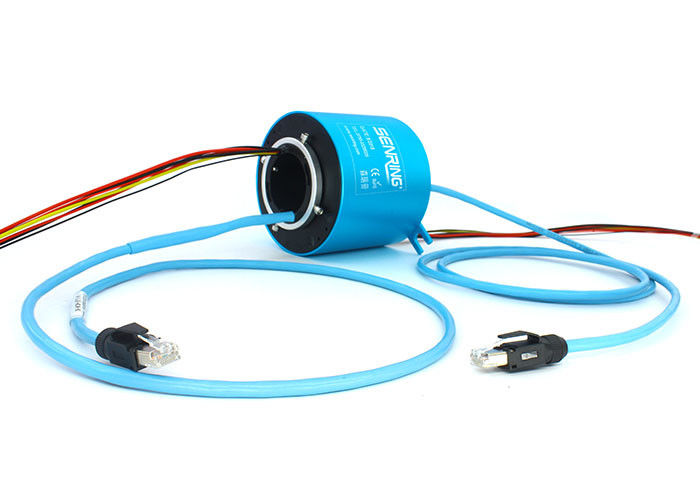

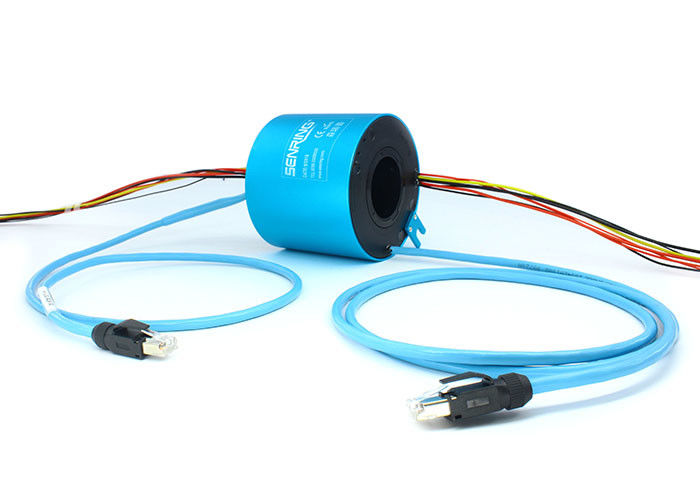

Beschreibung des Schleifrings des Ethernet-EH50119-01
Reihengigabit Ethernet-Schleifring Senring EH50119-01 ist ein leitfähiger Schleifring der integralen Präzision, der 360 Grad drehen kann, um einen Einfachkanal des Gigabit Ethernet-Signals zu übertragen. Der Schleifring hat einen Lochdurchmesser von 50mm und einen Außendurchmesser von 120mm. Er kann mischen überträgt 1-58 Kanäle Strom 2-20A und Mischung mit anderen Signalen wie USB und HDMI.
Eigenschaften des Schleifrings des Ethernet-EH50119-01
1. Es hat die Vorteile des stabilen Getriebes, keines Paketverlustes, keines Codefehlers, der niedrigen Rückflussdämpfung und der niedrigen Einfügungsdämpfung.
2. Dieses Produkt benutzt ein Standard-Verbindungsstück RJ45 und kann mit einer Buchse RJ45 ausgerüstet werden.
3. Es kann ein Einfachkanalgigabit Ethernet-Signal stabil übertragen und kann bis 8 Ethernet-Kanäle gleichzeitig übertragen.
4. Es kann mischen überträgt 1-58 Kanäle Energie/gegenwärtig/Signal. Es überträgt hauptsächlich Ethernet (10M/100M/1000M BaseT) und kann mit gegenwärtigen Kanälen oder flüssigen Drehgelenken auch arbeiten.
5. Der Schleifring hat einen Lochdurchmesser von 50mm und einen Außendurchmesser von 120mm.
6. Es setzt beschichtende Militärtechnologie US mit einer ultra-niedrigen BRUSTBEERfehlerrate und einem hohen störsignalisierenden Verhältnis ein.
Teilnummernbeschreibung
Zeichnung des Schleifrings des Ethernet-EH50119-01
Technische Spezifikation des Schleifrings des Ethernet-EH50119-01
| Ethernet | 1 Kanäle 100M/1000M baseT |
| Mechanische Daten | |
| Spezifikt. | Daten |
| Berufsleben | siehe Schleifringgradtabelle |
| Drehende Geschwindigkeit | siehe Schleifringgradtabelle |
| Arbeitstemp | -30℃∼80℃ |
| Arbeitsfeuchtigkeit | 0∼85% RELATIVE FEUCHTIGKEIT |
| Kontaktmaterial | siehe Schleifringgradtabelle |
| Unterkunft des Materials | Aluminiumlegierung |
| Drehmoment | 0.1N.m; Stromkreise +0.03N.m/6 |
| Verbindungsstücke | RJ45 | |
| Elektrische Daten | ||
| Spezifikt. | Daten | |
| Energie | Signal | |
| Spannungsbereich | 0∼440VAC/VDC | 0∼440VAC/VDC |
| Isolationswiderstand | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| Anschlussleitungsspezifikt. | AWG17# Silber-überzog Teflondraht | AWG22# Silber-überzog Teflondraht |
| Anschlussleitungslänge | Standard 300mm (können besonders angefertigt werden) | |
| Durchschlagsfestigkeit | 500VAC@50Hz, 60s | |
| Elektrische Geräusche | < 0=""> | |
| Elektrische Geräusche | <10> | |
| CER-Zertifikat | ja | |
| Körperschall | MIL-STD-810E | |
| Material | RoHS konform | |
Vorbildliche Standardliste
| Modell | Energie-/Signalstromkreise nein. | Ethernet-Kanäle nein. | Länge L (Millimeter) | ||
| Signal (0∼2A) | Energie (10A) | Energie (20A) | |||
| EH50119-01-0210 | 0 | 2 | 0 | 1 | 76 |
| EH50119-01-04S | 4 | 0 | 0 | 1 | 76 |
| EH50119-01-0410 | 0 | 4 | 0 | 1 | 76 |
| EH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| EH50119-01-10S | 10 | 0 | 0 | 1 | 100 |
| EH50119-01-0210-08S | 8 | 2 | 0 | 1 | 100 |
| EH50119-01-0610-04S | 4 | 6 | 0 | 1 | 100 |
| EH50119-01-16S | 16 | 0 | 0 | 1 | 124 |
| EH50119-01-1610 | 0 | 16 | 0 | 1 | 124 |
| EH50119-01-0410-12S | 12 | 4 | 0 | 1 | 124 |
| EH50119-01-0810-08S | 8 | 8 | 0 | 1 | 124 |
| EH50119-01-22S | 22 | 0 | 0 | 1 | 148 |
| EH50119-01-0410-18S | 18 | 4 | 0 | 1 | 148 |
| EH50119-01-2210 | 0 | 22 | 0 | 1 | 148 |
| EH50119-01-28S | 28 | 0 | 0 | 1 | 172 |
| EH50119-01-40S | 40 | 0 | 0 | 1 | 218 |
| EH50119-01-58S | 58 | 0 | 0 | 1 | 290 |
Schleifring-Grad-Tabelle des Ethernet-EH50119-01
| Gradcode | Maximale drehende Geschwindigkeit | Berufsleben | Kontakt-Material |
| C (Standard) | 250RPM | Revolutionen mit 20 Millionen | Edelmetall |
| D (Industrical) | 600RPM | Revolutionen mit 80 Millionen | Goldgold |
Was ist Ethernet-Schleifring?
Schleifring mit Ethernet-Verbindungsstücken dürfen Ethernet-Protokoll durch eine drehende Schnittstelle übertragen. Hybride Schleifringe des Ethernets lassen Energie, Signal, Ethernet von den stationären Strukturen zu drehenden Plattformen durch Kupfer- oder Goldkanäle laufen. Kann elektrische Leistung und Signale mischen und überträgt auch Mehrkanalniederfrequenzsignale und Strom. Passend für 10/100/1000 niedriges t-Getriebe und mit Versammlungen der Verbindungsstücke RJ45 für Plug-and-Play normalerweise ausgerüstet. Kabel M12, CAT5E oder CAT6 sind für Wahl verfügbar. Gigabit-Ethernet-Schleifring kann in den Windkraftanlagen, in den Industrierobotern und in der Radarantenne benutzt werden, die Drehplattformen benötigen.
